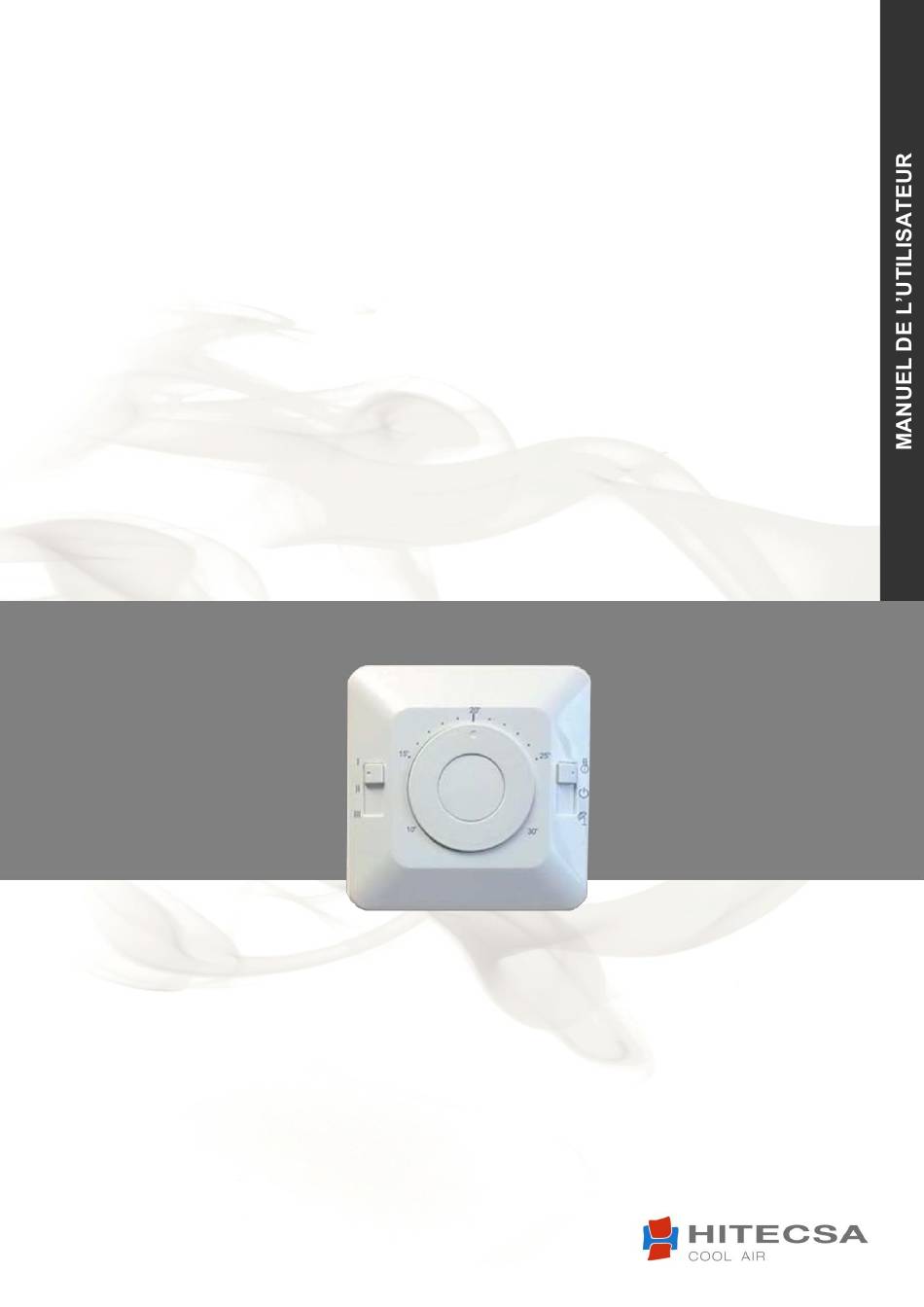

- Page 1 1 THERMOSTAT ÉLECTRONIQUE ANALOGIQUE USM_I-BASIC 1_207875_161001_FR...
- Page 2 Depuis plus de 35 ans nous proposons une vaste gamme d’équipements spécialisés et adaptés à tous types d’installations de climatisation. Nos recherches constantes de solutions efficaces, flexibles, maniables et pratiques représentent la philosophie qui nous caractérise et qui se retrouve dans notre catalogue de produits. La flexibilité...
-
Page 3: Table Des Matières
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES i-Basic 1 SOMMAIRE INFORMATION ......................... 4 APPLICATIONS ........................4 FONCTIONNEMENT ......................4 SONDES THERMIQUES DE L’AIR ..................5 CONNEXIONS INTERNES ....................5 COULEURS DES CÂBLES POUR L’INSTALLATION SUR LA CARTE ..........5 EXEMPLE DE CONNEXION POUR VENTILO-CONVECTEUR MODÈLE AIR –... -
Page 4: Information
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES INFORMATION Thermostat électronique analogique pour ventilo-convecteurs à 2 ou 4 tubes. Fonctions principales: Marche ou arrêt de l’appareil. Régulation de la température ambiante. Sélection manuelle du mode hiver/été. -
Page 5: Sondes Thermiques De L'air
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES SONDES THERMIQUES D’AIR Sur la partie arrière du thermostat se trouve un cavalier de sélection de la sonde thermique d’air: interne ou externe. CONNEXIONS INTERNES COULEURS DES CÂBLES POUR L’INSTALLATION SUR LA CARTE... -
Page 6: Exemple De Connexion Pour Ventilo-Convecteur Modèle Air
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES EXEMPLE DE CONNEXION POUR VENTILO-CONVECTEUR MODÈLE AIR – SYSTÈME À 2 TUBES CONTRÔLE DE LA VANNE ET DU VENTILATEUR USM_I-BASIC 1_207875_161001_FR... -
Page 7: Contrôle De La Vanne Et Du Ventilateur - Fonctionnement En Continu
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES CONTRÔLE DE LA VANNE ET DU VENTILATEUR – FONCTIONNEMENT EN CONTINU USM_I-BASIC 1_207875_161001_FR... -
Page 8: Exemple De Connexion Pour Ventilo-Convecteur Modèle Air
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES EXEMPLE DE CONNEXION POUR VENTILO-CONVECTEUR MODÈLE AIR – SYSTÈME À 4 TUBES CONTRÔLE DE LA VANNE ET DU VENTILATEUR – FONCTIONNEMENT EN CONTINU USM_I-BASIC 1_207875_161001_FR... -
Page 9: Installation De L'appareil
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES INSTALLATION DE L’APPAREIL NOTE: Ce modèle d’installation est possible seulement avec les appareils SOHO. INSTALLATION MURALE NOTES POUR L’INSTALLATION 1. Le thermostat est composé de deux parties: la base avec le terminal et le contrôle électronique. -
Page 10: Dimensions (Mm)
1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES DIMENSIONS (mm) USM_I-BASIC 1_207875_161001_FR... - Page 11 1 THERMOSTAT ELECTRONIQUE ANALOGIQUE POUR VENTILO-CONVECTEURS À 2 OU 4 TUBES HIPLUS AIRE ACONDICIONADO S.L. Masia Torrents, 2 Tel. +34 93 893 49 12 Fax. +34 93 893 96 15 08800 Vilanova i la Geltrú Barcelona, Spain www.hitecsa.com Sujet à modifications sans préavis.
