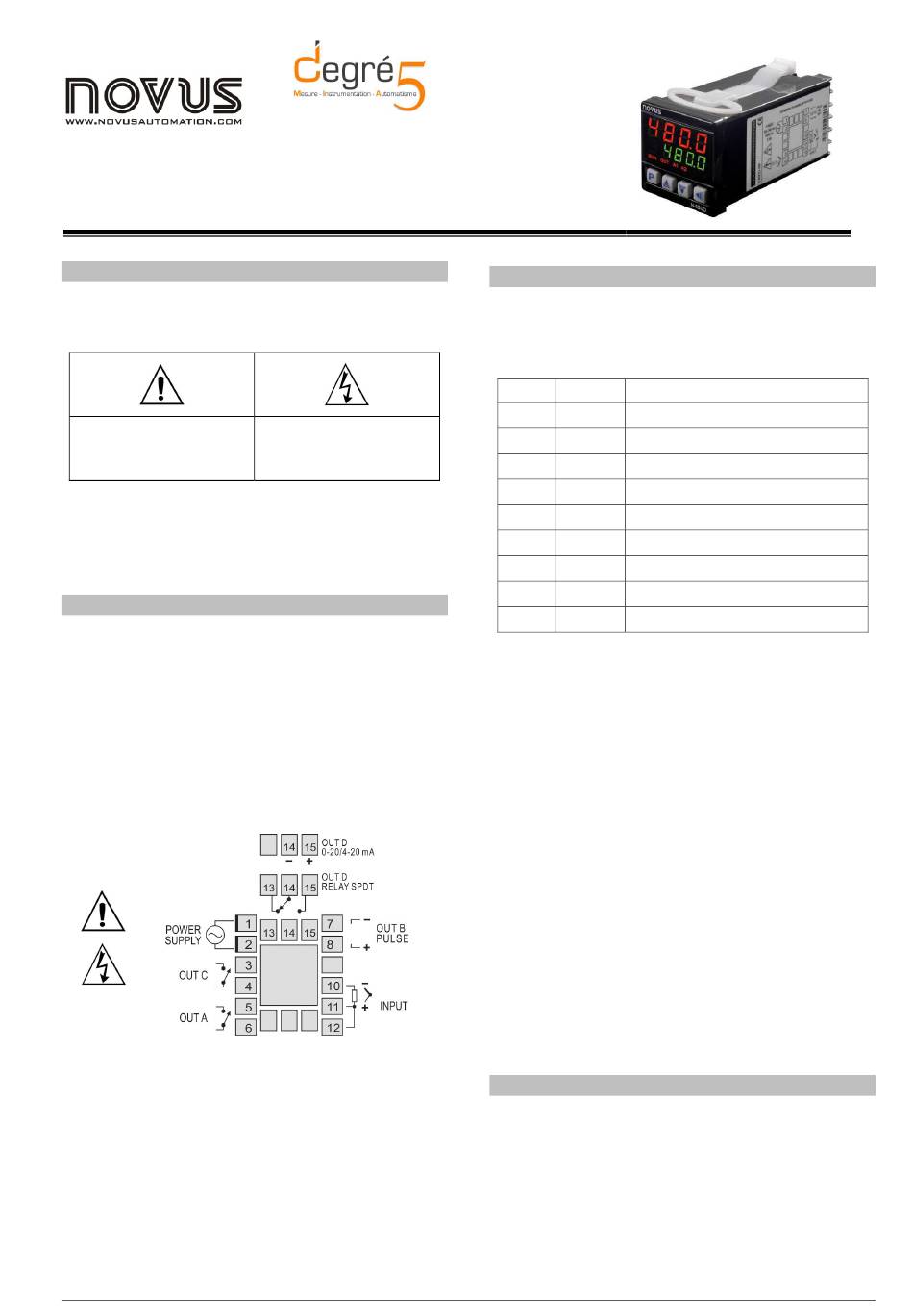

Novus N480D Manuel D'instructions

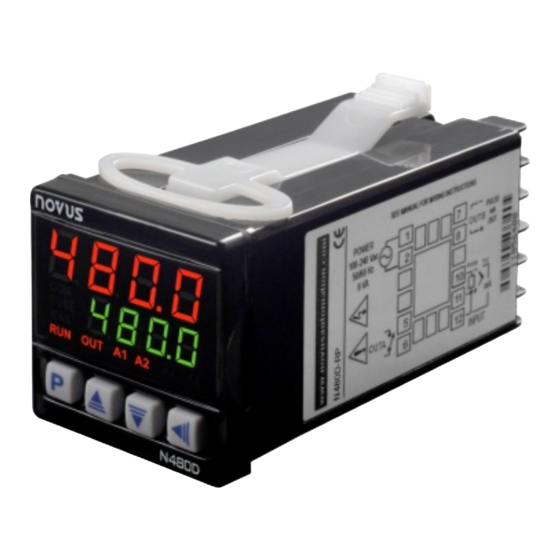

Régulateur N480D
RÉGULATEUR DE TEMPÉRATURE– MANUEL D'INSTRUCTIONS – V4.0x A
CONSIGNES DE SECURITE
Les symboles suivants sont utilisés sur l'équipement et tout au long de
ce document pour attirer l'attention de l'utilisateur aux informations
opérationnelles et de sécurité importante.
:
ATTENTION
Lire ce manuel complètement
.
avant d'installer l'appareil
Toutes les instructions relatives à la sécurité qui apparaissent dans le
manuel doivent être respectées pour assurer la sécurité des personnes
et éviter les dommages à l'appareil ou au système. Si l'instrument est
utilisé d'une manière non spécifiée par le fabricant, la protection fournie
par l'équipement peut être altérée.
INSTALLATION / CONNEXIONS
Le régulateur doit être installé sur un panneau avec une ouverture
carrée aux dimensions spécifiées. Pour la fixation au panneau, enlever
les colliers de serrage du contrôleur, introduire le régulateur dans
l'ouverture du panneau à l'avant et mettre les pinces sur le boîtier à
travers le côté arrière du panneau. Presser fermement les pinces pour
fixer le régulateur sur le panneau.
La partie interne du régulateur peut être retirée de son logement par
l'avant du panneau, sans enlever le boîtier ou les pinces, ou
débrancher les connexions. Pour extraire le contrôleur de son
logement, tenez-le par l'avant et tirez.
Fig. 1 montre les bornes électriques du dispositif de commande.
Connexions électriques du contrôleur
Fig. 1
Les thermocouples doit être connecté entre les bronnes 10 et 11. Le
câble positif doit être connecté à la borne n ° 11.
Capteurs de type Pt100 doit être raccordé en 3 fils aux bornes 10, 11 et
12. Pour Pt100 2 fils, les bornes 11 et 12 doivent être reliées entre
elles. Pour une compensation adéquate de la longueur du câble, les
conducteurs de ce câble doit avoir la même section.
Degré 5 Tel: 04 37 41 04 94- Fax : 04 37 20 06 39 - mail : contact@degre5.com – site : www.degre5.com
:
ATTENTION OU DANGER
Risque de choc électrique
RESOURCES
ENTRÉE
Le Tableau 1 indique les types de capteurs de température sont
acceptés par l'appareil et le code correspondant utilisé pour configurer
le contrôleur.
TYPE CODE
J
Echelle: -110 à 950 ºC (-166 à 1742 ºF)
Tc J Tc J
Tc J Tc J
K
Echelle: -150 à 1370 ºC (-238 à 2498 ºF)
Tc H Tc H Tc H Tc H
T
Tc T Tc T Echelle: -160 à 400 ºC (-256 à 752 ºF)
Tc T Tc T
N
Echelle: -270 à 1300 ºC (-454 à 2372 ºF)
Tc N Tc N Tc N Tc N
R
Tc R Tc R Echelle: -50 à 1760 ºC (-58 à 3200 ºF)
Tc R Tc R
S
Echelle: -50 à 1760 ºC (-58 à 3200 ºF)
Tc S Tc S Tc S Tc S
B
Echelle: 400 à 1800 ºC (752 à 3272 ºF)
Tc B Tc B Tc B Tc B
E
Echelle: -90 à 730 ºC (-130 à 1346 ºF)
Tc e Tc e
Tc e Tc e
Pt100 Echelle: -199.9 à 850 ºC (-328 à 1562 ºF)
Pt Pt Pt Pt
Types de capteurs acceptés par le contrôleur
Tableau 1 -
SORTIE DE REGULATION ET ALARMES (OUTA, OUTB, OUTC ET
OUTD)
Le dispositif de commande peut avoir des sorties 2, 3 ou 4, qui peuvent
être configurés en tant que sorties de commande ou des sorties
d'alarme. Ces sorties sont identifiées sur le panneau arrière du
contrôleur comme OUTA, OUTB, OUTC et OUTD.
Le type de sortie (commande ou d'alarme) est défini dans la
configuration de l'appareil. La configuration de sortie est individuelle et
définie dans les paramètres respectifs ovt. A
La sortie de commande est la sortie destiné à contrôler la température
du procédé. Il est possible de configurer différentes sorties comme
sortie de contrôle, cependant, lorsque la sortie OUTD est configuré en
tant que sortie analogiques, les autres sorties de commande sont
désactivées.
La commande de sortie est toujours désactivé lorsque le message
"Erro Erro" s'affiche sur l'écran du contrôleur, signalant une défaillance du Erro Erro
processus, une anomalie dans le capteur ou erreur de connexion.
Les sorties d'alarme sont utilisés pour la signalisation et / ou la sécurité
du processus. Pour les sorties définies comme sortie d'alarme, il est
également nécessaire de définir la fonction d'alarme (voir l'article
Description Fonction de l'alarme de ce manuel).
CONFIGURATION ET FONCTIONNEMENT
Première opération le régulateur doit être entièrement configuré.
L'utilisateur doit définir les paramètres de base comme type de capteur
(TYPE TYPE),le point de consigne souhaitée (SP
TYPE TYPE
(A1SP A1SP et A2SP A2SP), etc.
A1SP A1SP A2SP A2SP
ÉCHELLE
ovt. A , ovt. B ovt. B , ovt. ( ovt. ( , et ovt. d ovt. d .
ovt. A ovt. A ovt. B ovt. B ovt. ( ovt. ( ovt. d ovt. d
SP), le seuil des alarmes
SP SP
