INDICATEUR DE BOUCLE DE COURANT – MODÈLE LOOPVIEW-N
MODE D'EMPLOI V1.0x B
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'équipement et tout au
long de ce manuel pour attirer l'attention de l'utilisateur sur des
informations importantes concernant la sécurité et l'utilisation de
l'appareil.
ATTENTION
Lisez le manuel complètement
avant d'installer et d'opérer
l'appareil.
Les recommandations de sécurité doivent être observées pour assurer
la sécurité de l'utilisateur et éviter d'endommager l'appareil ou le
système. Si l'appareil est utilisé d'une manière autre que celle spécifiée
dans ce manuel, les protections de sécurité peuvent ne pas être
efficaces.
INTRODUCTION
L'indicateur LoopView mesure le courant électrique circulant dans
une boucle de courant et affiche à l'écran les valeurs
proportionnelles au courant mesuré. Il obtient l'énergie électrique
nécessaire à son fonctionnement à partir du courant électrique lui-
même qui circule dans la boucle, sans affecter la valeur de ce
courant.
Le LoopView est conçu pour recevoir dans son connecteur femelle
des convertisseurs type 2 fils (sink) dont la connexion est conforme à
la norme DIN EN 175301-803 A.
Le rapport entre la valeur de courant mesurée et la valeur affichée à
l'écran est établie en définissant la plage d'indication. Pour définir
la plage d'indication, il est nécessaire de saisir les valeurs à afficher
sur l'écran pour la valeur de courant 4 mA (IN.ll) et la valeur de
courant 20 mA (IN.Kl).
PRÉSENTATION

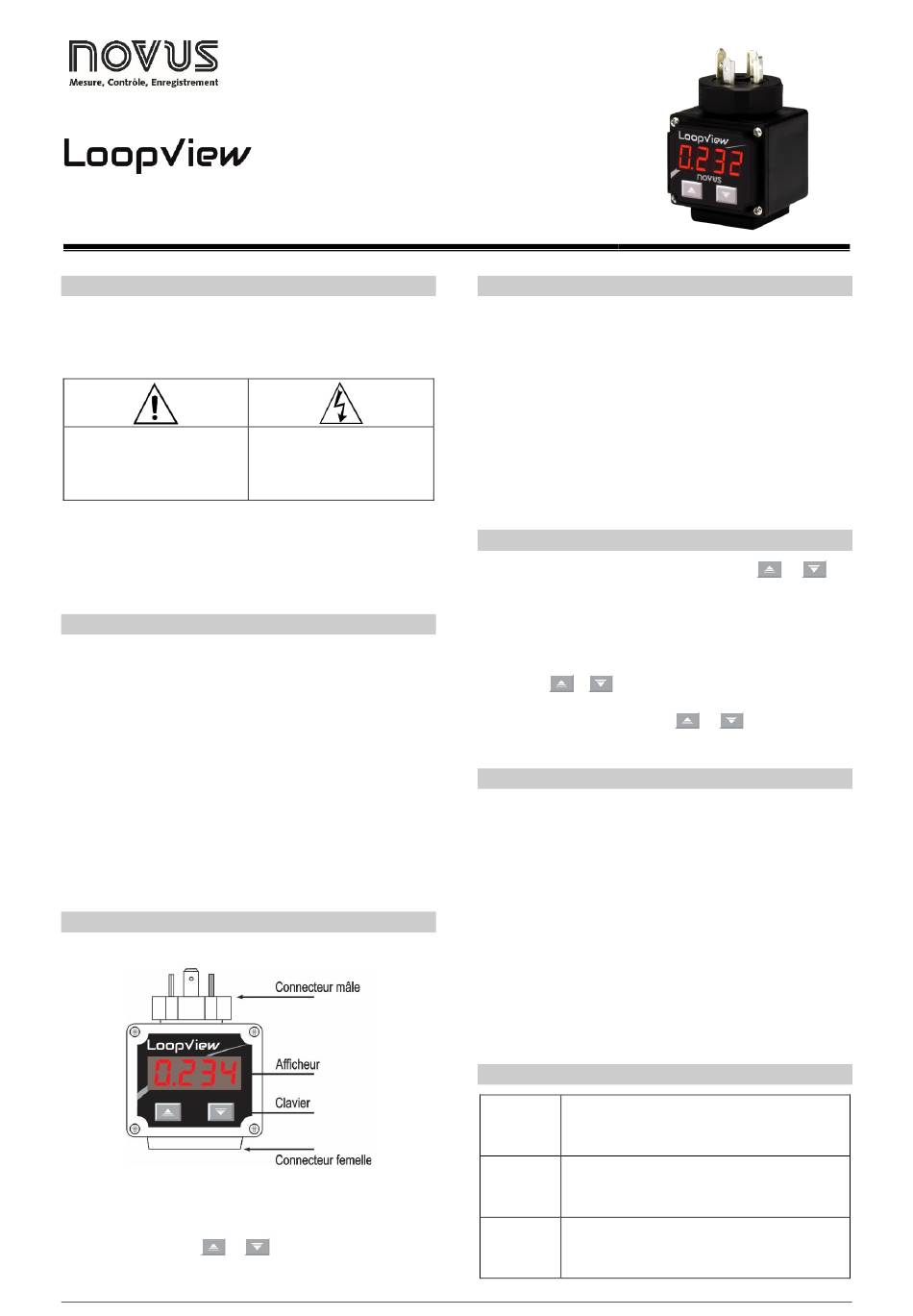

Le panneau frontal de l'indicateur est présenté dans la Figure 01.
Figure 01 – Aperçu du LoopView
Afficheur : il affiche la variable mesurée, les paramètres de
configuration et leurs valeurs / conditions respectives.
Touches de navigation
et
les valeurs des paramètres et d'accéder aux cycles de configuration
et d'étalonnage de l'indicateur.
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique.
: elles permettent de modifier
FONCTIONNALITÉS
Le LoopView a les fonctionnalités suivantes :
• Plage d'indication réglable ;
• Indication croissante ou décroissante ;
• Réglage de la décimale ;
• Réglage du décalage (offset) ;
• Filtre numérique réglable ;
• Alarmes de l'afficheur : valeur minimale, valeur maximale ou
valeur hors plage ;
• Récupération de l'étalonnage d'usine ;
• Protection de la configuration avec code d'accès.
FONCTIONNEMENT
Lorsqu'on appuie simultanément sur les touches
paramètres de configuration de l'indicateur sont présentés en
séquence. En arrivant sur le paramètre souhaité, on doit relâcher les
touches.
Lorsqu'on relâche les touches, le paramètre souhaité sera affiché en
alternance avec sa valeur actuelle.
Les touches
+
permettent de modifier la valeur actuelle du
paramètre. Pour enregistrer la nouvelle valeur définie, il suffit de
presser simultanément les touches
séquence de paramètres.
DÉMARRAGE
Le LoopView doit être installé dans une boucle d'un processus
préalablement validé, avec une source d'alimentation et un
convertisseur 4-20 mA fonctionnant correctement, afin d'établir un
courant électrique proportionnel à la variable mesurée (PV) :
température, pression, débit, etc.
Dans ces conditions, lorsque la source d'alimentation est allumée, le
LoopView affiche une valeur proportionnelle au courant électrique
mesuré et selon la configuration actuelle. Si nécessaire, une nouvelle
configuration peut être réalisée dans ce moment, selon les
caractéristiques du processus.
La configuration doit établir les valeurs adéquates aux divers
paramètres de l'indicateur qui, ensemble, définissent son mode de
fonctionnement. Les paramètres ci-dessous sont présentés dans le
même ordre que dans l'indicateur.
PARAMÈTRES DE CONFIGURATION
Décimale.
dp.po
Il permet de définir na position de la décimale
dans la plage d'indication.
Limite inférieure de la plage d'indication.
IN.ll
Il
détermine
correspondant à la valeur de courant 4 mA.
Limite supérieure de la plage d'indication.
IN.Kl
Il
détermine
correspondant à la valeur de courant 20 mA.
et
, les
et
, en retournant à la
la
valeur
pour
l'indication
la
valeur
pour
l'indication
1/4
