Introduction

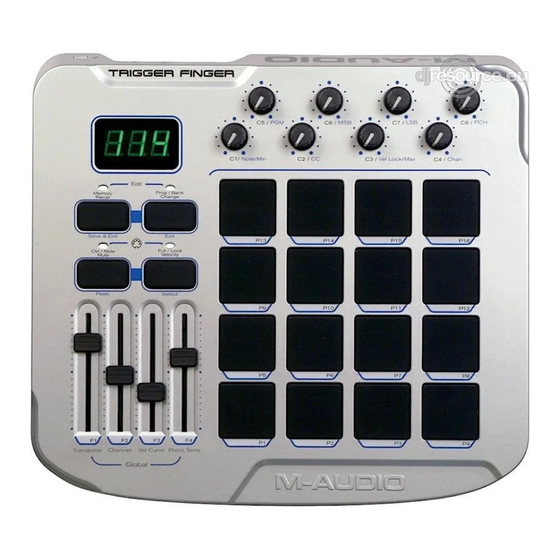

Merci d'avoir choisi le contrôleur MIDI Trigger Finger de M-Audio. Le Trigger Finger offre une interface intuitive pour la programmation et l'exécution de batteries et
de percussions. Il fournit également une foule de contrôles supplémentaires pour modifier le son et le comportement de vos différentes parties.
Trigger Finger a été conçu pour un usage le plus simple possible, mais nous vous recommandons quand même de lire ce manuel pour vous familiariser avec les
options disponibles dans ce périphérique. Il ne faut pas se fier aux apparences : Trigger Finger en a "sous le capot".
Contenu de la boîte
Dans la boîte du Trigger Finger, vous trouverez :
•
Le contrôleur Trigger Finger
•
Un guide de démarrage rapide imprimé
•
Un CD-ROM contenant : les pilotes, Enigma Librarian, un jeu de démos pour Ableton Live Lite 4 et les manuels
•
Un CD-ROM contenant Ableton Live Lite 4
•
Un câble USB d'1,80m
Caractéristiques du produit
•
16 pads programmables, sensibl-es à la pression et à la vélocité.
•
8 boutons programmables
•
4 curseurs programmables
•
16 emplacements mémoire
•
Les pads permettent de transmettre simultanément des données de note MIDI, de contrôleur et de vélocité.
•
Modes vélocité pleine ou verrouillée
•
Courbes de vélocité sélectionnables
•
Programmable via le logiciel Enigma Editing (inclus)
•
Presets mémoire pour Reason Redrum, Live Impulse, GM Drums, XG Drums, et bien plus encore
•
Alimentation via bus USB ou via l'alimentation courant continu fourni
Prise en charge des messages MIDI
•
Changement de programme
•
Bank LSB (banque LSB)
•
Bank MSB (banque MSB)
•
Channel (Canal) – Chaque pad peut être affecté à un canal individuel.
•
Messages de contrôleur MIDI (0-119)
•
Pitch Bend
•
Sys Ex spécifique GM2
•
NRPN/RPN
•
Note On et vélocité
•
Aftertouch de canal
•
Messages de mode de canal (120-127)
Configuration minimale
NOTE : La configuration ci-dessous est nécessaire pour obtenir la communication MIDI entre le Trigger Finger et l'ordinateur. Cette configuration ne prend pas
en compte les besoins supérieurs ou supplémentaires du logiciel audio utilisé avec le Trigger Finger.
Windows :
•
Windows XP avec le Service Pack 1
•
Port USB disponible
Mac OS :
•
Mac OS X version 10.3.8 ou supérieur
•
Port USB disponible
A propos de ce manuel
Ce manuel est divisé en sections de façon à couvrir divers aspects du Trigger Finger. L'installation est traitée dans un premier temps, puis elle est suivie par un aperçu
des commandes. Vient ensuite un regard en profondeur sur le fonctionnement du Trigger Finger. Enfin, vous trouverez une section sur la programmation de l'unité
en utilisant le logiciel Enigma Editing.
Trigger Finger • Guide de l'utilisateur
3
