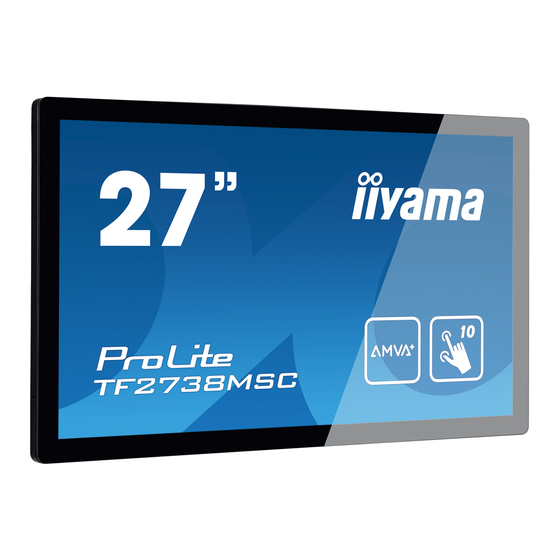

- Page 1 MODE D’EMPLOI FRANÇAIS Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
-
Page 2: Declaration De Conformite Au Marquage Ce
Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PL2738M Nous nous réservons le droit de modifi er les caractéristiques de nos produits sans préavis. -
Page 3: Table Des Matières
INFORMATIONS DE RECYCLAGE ...........19 ANNEXE .....................20 CARACTÉRISTIQUES TECHNIQUES .........20 DIMENSIONS ................21 FRÉQUENCES DE SYNCHRONISATION ........21 Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com. -
Page 4: Pour Votre Securite
N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. - Page 5 ATTENTION INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.
-
Page 6: Remarques Sur Les Ecrans A Cristaux Liquides (Lcd)
SERVICE CLIENT NOTEZ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. ENTRETIEN Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur AVERTIS- du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre... -
Page 7: Avant D'utiliser Le Moniteur
VÉRIFICATION DU CONTENU DE L’EMBALLAGE Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Câble d’alimentation*... -
Page 8: Montage Mural
MONTAGE MURAL AVERTIS- Quand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 8 mm(Trous SEMENT de montage VESA) ou 8mm(Trous de montage extérieurs) pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à... -
Page 9: Commandes Et Connecteurs
COMMANDES ET CONNECTEURS MENU ENTER <Façade> <Arrière> Touche Menu (MENU) Touche Défi lement vers le haut / Réglage audio ( Touche Défi lement vers le bas / i-Style Color ( Sélection / Sélection d’entrée (ENTER) Commutateur d’alimentation ( Haut-parleurs Voyant d’alimentation Bleu : Fonctionnement normal NOTEZ Orange : Économie d’énergie... -
Page 10: Connexion De Votre Moniteur
* Le câble DVI-D n'est pas fourni avec le moniteur. Si vous utilisez un câble DVI-D de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée DVI. - Page 11 [Montage et démontage du Cache-câble] Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. < Installation > Step 1 Enlever le vis du moniteur comme indiqué à l'étape 1.
-
Page 12: Mise En Route De L'ordinateur
MISE EN ROUTE DE L’ORDINATEUR Fréquences du signal P a s s e z a u x f r é q u e n c e s s o u h a i t é s d é t a i l l e s à l a p a g e 2 1 “ F R É Q U E N C E S D E SYNCHRONISATION”. -
Page 13: Utilisation Du Moniteur
UTILISATION DU MONITEUR Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation fi gurant à la page 21 afi n de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. -
Page 14: Menu Des Paramètres De Réglage
MENU DES PARAMÈTRES DE RÉGLAGE Réglage de I’image Réglage de I’image Picture Adjust Ajustement Problème / Option Touche correspondante Trop terne Contraste * Contrast Trop intense 1,2,3 Trop sombre Luminosité * Brightness Trop clair Eteint Ratio de Contraste Typique. 2,3,4 Contr. - Page 15 Entrée Direct Entrée Input Select Ajustement Problème / Option Touche correspondante Sélectionnez l’entrée DVI. HDMI Sélectionnez l’entrée HDMI. Entrée DisplayPort Sélectionnez l’entrée DisplayPort. Input Select Rechercher une source d'entrée disponible et Réglages sélectionner automatiquement. automatiques NOTEZ La source d’entrée est fi xe, non choisie automatiquement si DVI, HDMI et DisplayPort qui sont choisis.
-
Page 16: Color Adjust
Réglage de la couleur * Réglage de la couleur Color Adjust Ajustement Problème / Option Touche correspondante Froides Cool Blanc bleuâtre Normal Normal Blanc verdâtre Chaud Warm Blanc rougeâtre Rouge Trop faible Couleur d’utilisateur Vert User Color Trop fort Bleu Revenir aux réglages de base en ajustant les Eteint couleurs, hormis la couleur i-Style. - Page 17 Réglage manuel de I’image Réglage manuel de I’image Manual Image Adjust Ajustement Problème / Option Touche correspondante 1 / 2 / 3 / 4 / 5 Vous pouvez changer la qualité de l’image de 1 à 5 (Lisse à Finesse Nette).
- Page 18 Le fond d’OSD est rendu transparent. Le logo IIYAMA n’apparaît plus lorsque le moniteur Eteint Logo d’ouverture * est allumé. Opening Logo Le logo IIYAMA est affi ché lorsque le monitor est allumé. Allumé Eteint La Voyant d’alimentation est éteinte. LED * Allumé...
-
Page 19: Mode Verrouillage
● Mode Verrouillage <OSD Menu> 1. Le verrouillage de l’OSD sera activé, lorsque vous appuyez sur les touches pendant environ 5 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l’une des touches , le massage « OSD verrouillé » apparaîtra sur l'écran. 2. -
Page 20: Système D'économie D'énergie
SYSTÈME D’ÉCONOMIE D’ÉNERGIE ® Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté... -
Page 21: Depannage
3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle... -
Page 22: Informations De Recyclage
INFORMATIONS DE RECYCLAGE Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur. INFORMATIONS DE RECYCLAGE 19... -
Page 23: Annexe
ANNEXE Design et specifi cations techniques peuvent etre sujets à modifi cations, sans préavis. CARACTÉRISTIQUES TECHNIQUES Ecran Système d’affi chage Technologie capacitive projetée 10pt Tactile Tactile La transmission de la lumière Dûreté Épaisseur totale 3,6mm Système de Communication Catégorie de taille 27"... -
Page 24: Dimensions
DIMENSIONS 318,0mm/12,5” 4xM4 SCREW HOLE 648,5mm/25,5” 50,0mm/2,0” (VESA MOUNT) 599,5mm/23,6” 9,0mm/0,3” 100,0mm/3,9” 100,0mm/3,9” 8xM4 SCREW HOLE (Outer) 174,25mm/6,9” 300,0mm/11,8” 174,25mm/6,9” FRÉQUENCES DE SYNCHRONISATION Fréquence Fréquence Horloge à Mode video horizontale verticale points 25,175MHz 31,469kHz 59,940Hz 37,500kHz 75,000Hz 31,500MHz 640 × 480 37,861kHz 72,809Hz 31,500MHz...
