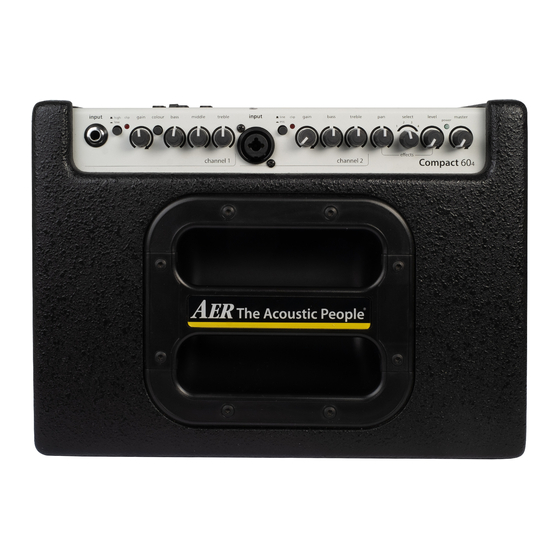

Compact 60
4
Bedienungsanleitung, User Manual , Mode d'emploi / 06/2018
1

Publicité

Table des Matières
loading

Manuels Connexes pour AER Compact 604

Sommaire des Matières pour AER Compact 604

  • Page 1 Compact 60 Bedienungsanleitung, User Manual , Mode d'emploi / 06/2018...

  • Page 2: Table Des Matières

    Soundingenieure erstaunt. und leistungsfähiges Verstärkersystem, das speziell für die Verstärkung akustischer Instrumente entwickelt Alle AER-Verstärkersysteme sind dynamikkontrolliert, worden ist, sich aber auch sehr gut für andere, auch das bedeutet für Sie Zuverlässigkeit und unverzerrte elektrische Instrumente eignet.

  • Page 3: Wichtige Sicherheitshinweise

    2. Wichtige Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer und Stromschlag. Das Blitzsymbol im Das Ausrufezeichen im C AU T I O N gleichseitigen Dreieck gleichseitigen Dreieck RISK OF ELECTRIC SHOCK DO NOT OPEN soll den Benutzer vor un- soll den Benutzer auf AT T E N T I O N isolierter, gefährlicher Spannung...

  • Page 4: Bedienelemente Und Anschlüsse

    3. Bedienelemente und Anschlüsse 13 14 15 e ects Compact 60 Compact 60 3.1 Frontseite input (ch. 1) Eingang Kanal 1, Klinkenbuchse 6,35 mm, Instrumenten- oder Line-Eingang high/low Abschwächer, high = Abschwächer aus, low = Abschwächer an clip Übersteuerungsanzeige gain Eingangspegel-Regler colour Schalter Klangfarbenfi lter...

  • Page 5: Rückseite

    line out send tuner head return footswitch DI-out phones tip = int. fx 1 = gnd ring = ext. fx 2 = pos on/o 3 = neg 3.2 Rückseite 1) aux level 7) send Pegeleinsteller für aux in Ausgang für einen externen, parallelen Eff ektweg (siehe 5.2) in Verbindung mit return 2) aux in Aux-Eingang, 3,5-mm-Klinkenbuchse.

  • Page 6: Inbetriebnahme

    • Wenn das Instrument einen Lautstärke-Regler besitzt, stellen Sie diesen zum Aussteuern anfangs 4. Inbetriebnahme auf höchste Lautstärke. Nehmen Sie ihn aber zu- 4.1 Anschließen und Einschalten rück, falls die clip-Anzeige schon früh aufl euchtet und das Aussteuern schwierig ist. Überzeugen Sie sich bitte vor dem Anschluß...

  • Page 7: Effekte

    5.4 Phantomspeisung 5.2 Effekte 48-V-Phantomspeisung am Mikrofoneingang Der Compact 60 verfügt über einen eingebauten (internen) digitalen Effektprozessor. Mit dem select- Mikrofone, die eine 48-V-Phantomspeisung (P 48) Schalter können Sie zwischen 4 unterschiedlichen erfordern, können über einen XLR-Stecker direkt an Effekten wählen. input 2 angeschlossen werden.

  • Page 8: Technische Daten

    6. Technische Daten Kanal 1 Hochohmiger Instrumenten- / Line-Eingang, Max. Eingangsspannung: 5 V (+14 dBV) unsymmetrisch Eingangsimpedanz: 20 kΩ Stereo-Klinkenbuchse*: ¼“ (6.35 mm) aux in Zusatzeingang, z.B. für CD Nenn-Eingangsspannung: 100 mV (–20 dBV) Stereo-Klinkenbuchse: 3,5 mm Abschwächer (high/low): –10 dB Nenn-Eingangsspannung: 500 mV (–6 dBV) Min.
  • Page 9 6. Technische Daten Klangregelung und Filter Maße und Gewicht Kanal 1 colour bei 700 Hz –3 dB Maße Höhe 260 mm (10,2“) bei 8 kHz +10 dB Breite 325 mm (12,8“) bass bei 100 Hz (shelf type) ±10 dB Tiefe 235 mm (9,25“) middle bei 800 Hz ±6 dB...

  • Page 10: Introduction

    All AER amplifi er systems employ dynamic range con- trol, which ensures reliability and low distortion even Our design concept was focused on the singer-/song-...

  • Page 11: Important Safety Instructions

    2. Important Safety Instructions The following guidelines shall help minimize the risk of injury through fire or electric shock. The lightning flash with The exclamation point C AU T I O N the arrow head symbol within an equilateral RISK OF ELECTRIC SHOCK within an equilateral triangle is intended to DO NOT OPEN...

  • Page 12: Controls And Connections

    3. Controls and connections 13 14 15 e ects Compact 60 Compact 60 3.1 Front side input (ch. 1) input channel 1, 1/4" (6,35 mm) jack socket, instrument or line input high/low attenuator, high = att. off , low = att. on clip overload indicator gain...

  • Page 13: Rear Side

    line out send tuner head return footswitch DI-out phones tip = int. fx 1 = gnd ring = ext. fx 2 = pos on/o 3 = neg 3.2 Rear side aux level send Level control for aux in Output for external, parallel eff ect loop (see 5.2) in conjunction with return aux in Auxiliary input, 3.5 mm jack socket.

  • Page 14: Starting Up

    4. Starting up 4.1 Cabling and switching on • If several inputs are used simultaneously, you also Before connecting to mains, please ensure that your determine the mixing ratio by the individual gain local mains voltage settings. (e.g. 120V in the USA, 230V in Europe) •...

  • Page 15: Effects

    5.2 Effects 5.4 Phantom power 48 V phantom power at microphone input Internal Effects Microphones that require 48 V phantom power The Compact 60/4 has a built-in (internal) digital (P 48) can be connected directly to mic in by an XLR effect processor.

  • Page 16: Technical Specifications

    6. Technical specifications Inputs Mono jack socket: ¼” (6.35 mm) Nom. input voltage: 320 mV (–10 dBV) channel 1 Instrument / line input, high impedance, Max. input voltage: 5 V (+14 dBV) unbalanced Input impedance: 20 kΩ Stereo jack socket*: ¼“...
  • Page 17 6. Technical specifications Footswitch connector Dimensions and weight footswitch Dimensions Connector for a dual footwitch Height 260 mm (10.20“) (dual, latching, toggle on-off switch) Width 325 mm (12.8“) Stereo jack socket: ¼” (6.35 mm) Depth 235mm (9.25“) Tip = internal effect on/off Weight 7.1 kg (15.6 lbs) Ring = external effect on/off...

  • Page 18: Introduction

    Bienvenue chez AER ! qualité sonore et l’instrumentation professionnelle. Merci d’avoir choisi le Compact 60 Tous les systèmes amplifi cateurs AER utilisent un Le Compact 60   est un système d’amplifi cation contrôle de plage dynamique qui garantit fi abilité...

  • Page 19: Mesures De Précautions

    2. Mesures de précautions Les conseils suivants vous aideront à minimiser les risques de blessures par brûlure ou choc électrique. Le symbole de l‘éclair avec Le symbole du point C A U T I O N la flèche dans un triangle d‘exclamation dans un RISK OF ELECTRIC SHOCK équilatéral est conçu pour...

  • Page 20: Contrôles Et Connexions

    3. Contrôles et connexions 13 14 15 e ects Compact 60 Compact 60 3.1 Avant input (ch. 1) Prise d‘entrée jack mono. high/low Commutateur de sensibilité d’entrée, atténuateur = off = on clip Indicateur d'ecrêtage gain Contrôle du gain colour Bouton pour fi ltre du timbre = off = on...

  • Page 21: Arriere

    line out send tuner head return footswitch DI-out phones tip = int. fx 1 = gnd ring = ext. fx 2 = pos on/o 3 = neg 3.2 Arrière return aux level Entrée de la boucle d'eff et externe parallèle. Peut Régulateur de niveau pour entrée auxiliaire (aux in) également être utilisée seule comme entrée supplé- mentaire.

  • Page 22: Mise En Service

    4. Mise en service • Si le réglage est trop élevé, des distorsions (écrêtage) se font entendre. Le témoin lumi- 4.1 Raccordement et mise sous tension neux du clip vous avertit à temps. • Si instrument est équipé d'un régulateur de Avant de brancher l'appareil au secteur, veuillez vous volume, réglez-le au niveau le plus élevé...

  • Page 23: Effets Externes

    5.2 Effet 5.4 Alimentation fantôme Le Compact 60 est équipé d'un processeur d'effets Alimentation fantôme 48 V à l'entrée du numériques intégré (interne). Le commutateur microphone de sélection vous permet de choisir entre 4 effets Les microphones qui nécessitent une alimentation fantô- différents.

  • Page 24: Donnée Techniques

    6. Donnée techniques Inputs Mono jack socket: ¼” (6.35 mm) Nom. input voltage: 320 mV (–10 dBV) channel 1 Instrument / line input, high impedance, Max. input voltage: 5 V (+14 dBV) unbalanced Input impedance: 20 kΩ Stereo jack socket*: ¼“...
  • Page 25 6. Donnée techniques Footswitch connector Dimensions and weight footswitch Dimensions Connector for a dual footwitch Height 260 mm (10.20“) (dual, latching, toggle on-off switch) Width 325 mm (12.8“) Stereo jack socket: ¼” (6.35 mm) Depth 235mm (9.25“) Tip = internal effect on/off Weight 7.1 kg (15.6 lbs) Ring = external effect on/off...

  • Page 26: Blockschaltbild

    7. Blockschaltbild/block diagram/Schéma fonctionnel...
  • Page 28 Sales Sales Europe Africa, America, Asia, Oceania aer music gmbh aer amplifier gmbh Haberstrasse 46 Haberstrasse 46 D-42551 Velbert D-42551 Velbert info@aer-music.de info@aer-amplifier.de www.aer-music.de...
