Manuels Connexes pour Cognex In-Sight Micro 1020
Sommaire des Matières pour Cognex In-Sight Micro 1020

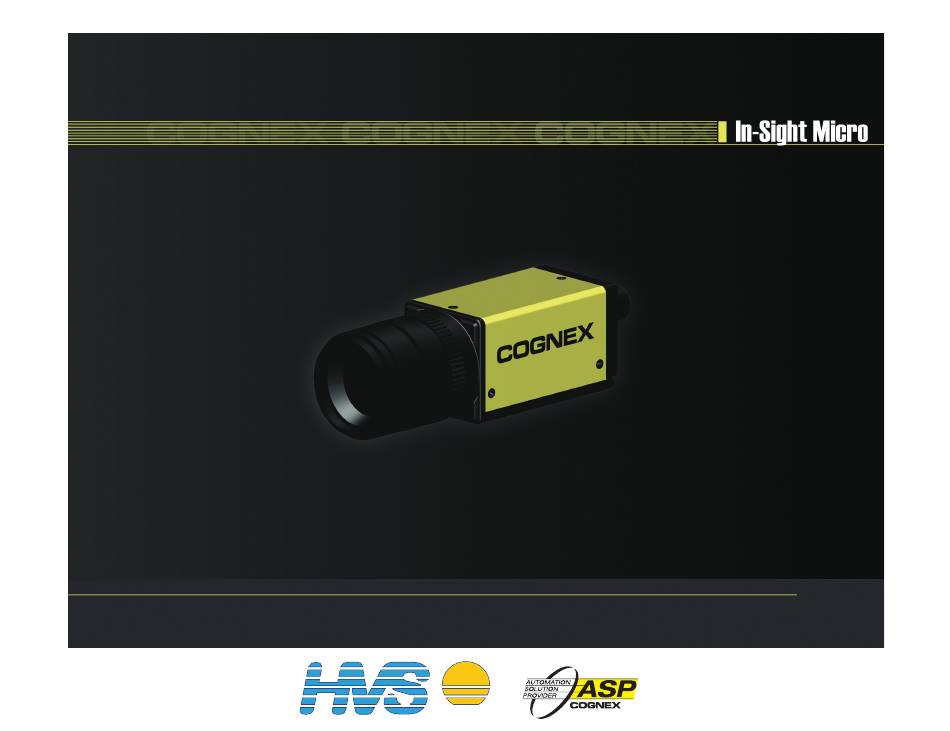

- Page 1 Manuel d'installation du système de vision In-Sight Micro System D I S T R I B U T E U R C O N S E I L D E P U I S 1 9 8 5...
-
Page 3: Informations Juridiques
Cognex Corporation ou par le concédant de la licence. Cognex Corporation n'assume aucune responsabilité quant à l'utilisation ou la fiabilité de son logiciel sur un équipement non fourni par Cognex Corporation. Cognex Corporation exclut toute garantie, explicite ou implicite, en ce qui concerne le logiciel décrit dans ce document, sa qualité... - Page 5 Natick, MA 01760 États-Unis Déclare que ce produit de système de vision industrielle marqué Numéro de produit : In-Sight Micro 1020/1050 : réf. ou type 821-0002-1R In-Sight Micro 1100/1110 : réf. ou type 821-0002-1R In-Sight Micro 1400/1410 : réf. ou type 821-0002-1R In-Sight Micro 1403/1413 : réf.
-
Page 7: Précautions
Précautions Respectez ces précautions lors de l'installation de votre capteur, afin de réduire les risques pour les personnes et les dommages affectant l’équipement : • Les capteurs de vision In-Sight Micro sont destinés à être alimentés au moyen d'une source d'alimentation Power over Ethernet (PoE) standard de Catégorie 2. -
Page 9: Table Des Matières
Table des matières Introduction Présentation des systèmes de vision In-Sight Micro ........................1 Support In-Sight ..................................1 Composants standard du système de vision In-Sight Micro ...................... 2 Installation du capteur Raccordement du système de vision In-Sight Micro ........................3 Installation de l'objectif ..............................4 Connexion du câble d'E/S (en option) .......................... - Page 10 viii...
-
Page 11: Présentation Des Systèmes De Vision In-Sight Micro
Introduction Présentation des systèmes de vision In-Sight Micro ® Les systèmes de vision In-Sight Micro proposent un capteur de vision industrielle compact, configurable en réseau, conçu aux fins de l'automatisation des tâches d'inspection, de mesure, d'identification et de guidage de robots en usine. Pour obtenir une liste des capteurs disponibles, reportez-vous au Tableau 1-1, page 2. - Page 12 Composants de base du système de vision In-Sight Micro Les systèmes de vision In-Sight Micro sont fournis avec les composants de base répertoriés dans le Tableau 1-1. Tableau 1-1 : Composants de base du système de vision In-Sight Micro Composant Description Capteur de vision : Gère l'acquisition des images, le traitement de vision, le stockage des fichiers de projets, la connectivité...
-
Page 13: Installation Du Capteur
Raccordement du système de vision In-Sight Micro Cette section décrit le raccordement du capteur à ses composants de base et en option. Pour obtenir une liste complète des options et des accessoires disponibles, contactez votre représentant commercial Cognex. Tableau 2-1 : Connecteurs et indicateurs du capteur... -
Page 14: Installation De L'objectif
Installation de l'objectif L'installation d'un objectif permer de former l'image sur le capteur CCD. La longueur focale nécessaire dépend de la distance de travail et du champ de vision requis pour l'application désirée. Installez un objectif à monture CS ou C (avec un anneau d'extension de 5 mm) sur le capteur (Figure 2-1). Figure 2-1 : Installation de l'objectif... -
Page 15: Connexion Du Câble D'e/S (En Option)
Installation du capteur Connexion du câble d'E/S (en option) Le connecteur d'E/S assure le raccordement au déclencheur d'acquisition, aux entrées et sorties à haut débit. • Les composants de base du capteur In-Sight n'incluent pas de câble d'E/S. Celui-ci doit être acheté séparément. ®... -
Page 16: Connexion Du Câble Poe
Connexion du câble PoE Le connecteur PoE permet d'établir une connexion Ethernet avec d'autres systèmes réseau et alimente le capteur. Les composants de base du capteur In-Sight n'incluent pas de câble PoE. Celui-ci doit être acheté séparément. Remarque : Raccordez le connecteur M12 du câble PoE au connecteur PoE du capteur. Figure 2-3 : Connexion du câble PoE... - Page 17 Installation du capteur Option 1 : Connexion à un ordinateur local, à un réseau existant ou à un module d'extension E/S Ethernet Dans cette configuration, l'injecteur PoE alimente le capteur. Branchez le connecteur RJ-45 du câble PoE au port POE OUT de l'injecteur PoE. Branchez le connecteur RJ-45 du port ETH IN de l'injecteur PoE au PC, au commutateur/routeur ou au module d'extension E/S Ethernet, le cas échéant.
- Page 18 Option 2 : Connexion à un système Cognex VisionView™ Dans cette configuration, le système VisionView alimente le capteur. Branchez le connecteur RJ-45 du câble PoE à l'un des ports du capteur de vision VisionView. Connectez un bloc d'alimentation 24 V c.c. au système VisionView.
-
Page 19: Spécifications
Spécifications Spécifications générales Les sections qui suivent contiennent les spécifications générales des systèmes de vision In-Sight Micro. Tableau 3-1 : Présentation des systèmes de vision In-Sight Micro Spécification In-Sight 1020/1050 In-Sight 1100/1110 In-Sight 1400/1410 In-Sight 1403/1413 Catégorie de performances Configuration minimale requise pour le In-Sight version 4.1.0 microprogramme Mémoire... - Page 20 Tableau 3-1 : Présentation des systèmes de vision In-Sight Micro (suite) Spécification In-Sight 1020/1050 In-Sight 1100/1110 In-Sight 1400/1410 In-Sight 1403/1413 Alimentation Classe Dispositif Power over Ethernet (PoE) de Catégorie 2. Type A et B. Caractéristiques Matériau Boîtier en zinc moulé sous pression. mécaniques Finition Peinte.
-
Page 21: Spécifications D'e/S
Résistance ~9 000 ohms Délai In-Sight Micro 1020, 1050, 1100, Délai de temporisation maximal de 62 µs entre le front montant du signal déclencheur et le début de l'acquisition. L'impulsion 1110, 1400 et 1410 d'entrée doit posséder une durée de 1 ms minimum. - Page 22 L'entrée du déclencheur d'acquisition sur le capteur est opto-isolée. Pour déclencher le système depuis un photodétecteur de type NPN (descendant) ou une sortie d'automate programmable, connectez la broche 2 (TRG+) à la borne +24 V, puis connectez la broche 3 (TRG-) à la sortie du détecteur.
-
Page 23: Sorties À Haute Vitesse
Spécifications Sorties à haute vitesse Le capteur In-Sight dispose de sorties à haute vitesse intégrées. Tableau 3-3 : Spécifications des sorties à haute vitesse Spécification Description Tension 28 V maximum à travers une charge externe. Courant Courant de chute : 100 mA maximum. Courant de fuite à... - Page 24 Pour les lignes PNP, la charge externe doit être connectée entre la sortie et la tension d'alimentation négative (0 V). Lors de la connexion à une source d'alimentation de 24 V c.c., la tension des sorties monte à plus de 21 V lorsqu'elles sont activées (ON), permettant ainsi au courant de traverser la charge.
- Page 25 Spécifications Exemple 1 Pour connecter les sorties à haut débit à un relais, à une DEL ou à une charge similaire, connectez le pôle négatif de la charge à la sortie et le pôle positif à une borne +24 V. Lorsque la sortie est activée, le pôle négatif de la charge est abaissé à moins de 3 V et une tension de 24 V apparaît aux bornes de la charge.
- Page 26 Exemple 2 Pour connecter le capteur à une entrée d'automate programmable compatible NPN, branchez directement la sortie 0 ou 1 à l'entrée d'automate programmable. Une fois activée, la sortie force l'entrée d'automate programmable à moins de 3 V. Figure 3-5 : Connexion de sortie à haut débit - exemple 2...
- Page 27 Spécifications Exemple 3 Pour connecter le capteur à une entrée d'automate programmable compatible PNP, branchez directement la sortie 0 ou 1 à l'entrée d'automate programmable. Une fois activée, la sortie force l'entrée d'automate programmable à plus de 21 V. Figure 3-6 : Connexion de sortie à haut débit - exemple 3...
-
Page 28: Spécifications Du Câble Poe
Spécifications du câble PoE Le câble PoE permet d'établir une connexion Ethernet avec les communications réseau et alimente le capteur. Tableau 3-4 : Schéma de brochage du câble PoE Nom du signal N° broche P1 N° broche P2 Couleur du fil TPO+/+48 V (Mode A) Blanc/orange TPO-/+48 V (Mode A) -
Page 29: Spécifications De Câble D'e/S
Spécifications Spécifications de câble d'E/S Le câble d'E/S est relié au déclencheur et aux sorties à haut débit. Tableau 3-5 : Schéma de brochage du câble d'E/S N° de broche Nom du signal Couleur du fil HS OUT 0 Marron HS OUT 1 Blanc TRIGGER+... -
Page 30: Dessins Cotés In-Sight
Dessins cotés In-Sight Toutes les dimensions sont exprimées en millimètres [pouces]. Remarque : Figure 3-7 : Dimensions des systèmes de vision In-Sight Micro... -
Page 31: Dimensions De La Monture In-Sight
Spécifications Dimensions de la monture In-Sight Toutes les dimensions sont exprimées en millimètres [pouces]. Pour plus d'informations sur l'installation, reportez-vous à l'Annexe A. Remarque : Figure 3-8 : Dimensions des systèmes de vision In-Sight Micro (avec le support de fixation) -
Page 33: Installation Du Support De Fixation
Annexe A Installation du support de fixation Les composants de base du capteur incluent un support de fixation servant à fixer le capteur sur une surface de montage. Figure 4-1 : Schéma d'installation du support de fixation Alignez le support de fixation sur les trous de fixation du capteur. Insérez les 4 vis M3x6 dans les trous de fixation, puis serrez les vis (couple de serrage maximum : 8 pi-lb) à... -
Page 35: Nettoyage Et Maintenance
Annexe B Nettoyage et maintenance Nettoyage du boîtier du capteur Pour nettoyer l'extérieur du boîtier du capteur, utilisez une petite quantité de détergent ou d'alcool isopropylique sur un chiffon de nettoyage. Ne versez pas d'agent nettoyant directement sur le boîtier du capteur. N'essayez pas de nettoyer les produits In-Sight avec des solvants durs ou corrosifs, comme de la lessive de soude, du méthyléthylcétone ou Remarque : de l'essence. - Page 36 2 rue René Laennec 51500 Taissy France Email: hvssystem@hvssystem.com Fax: 03 26 85 19 08, Tel : 03 26 82 49 29 Site web : www.hvssystem.com System D I S T R I B U T E U R C O N S E I L D E P U I S 1 9 8 5...
- Page 38 597-0109-01FR Fabriqué aux États-Unis...
