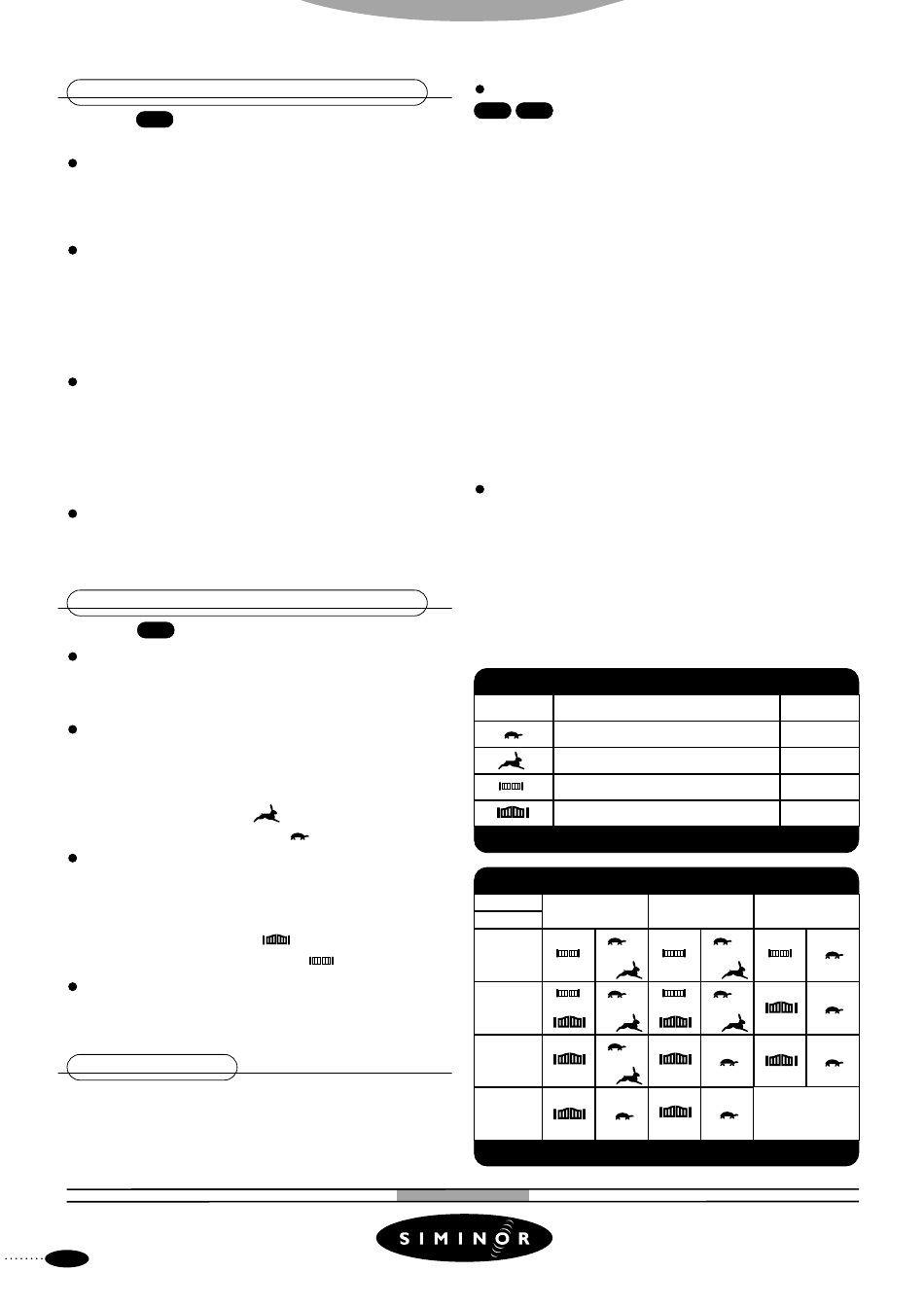

Présentation des boutons du clavier
Voir figure 214 .
25
Fonctions de B1
- Marche (ON).
- Arrêt (OFF).
Fonctions de B2
Suivant utilisation 3 fonctions :
- Commande manuelle pour la sortie "Moteur 1".
- Réglage accostage rapide/lent.
- Choix "éclairage de zone".
Fonctions de B3
Suivant utilisation 3 fonctions :
- Commande manuelle pour la sortie "Moteur 2".
- Réglage portail lourd/léger.
- Choix "info portail fermé".
Fonctions de B4
Paramètrage (mémorisation des codes + auto-apprentissage).
Présentation des voyants du clavier
Voir figure 25
.
26
Voyant V1
Est éteint en position "arrêt" (OFF).
Est allumé rouge en position "marche" (ON).
Voyant V2
Pendant les phases de programmation le voyant est éteint,
allumé ou clignotant suivant l'appui sur B2.
Hors phase de programmation, le voyant reste allumé quand
la vitesse d'approche rapide
quand la vitesse d'approche lente
Voyant V3
Pendant les phases de programmation le voyant est éteint,
allumé ou clignotant suivant l'appui sur B3.
Hors phase de programmation, le voyant reste allumé quand
la configuration "portail lourd"
quand la configuration "portail léger"
Voyant V4
Le voyant est éteint, allumé ou clignotant suivant l'appui sur B4.
Mise en service
Enclencher le disjoncteur prévu pour l'ouvre-portail, le
boîtier de commande est sous tension.
8
est programmée et éteint
est programmée.
est programmée et éteint
est programmée.
Vérification mécanique du portail
Ces fonctions sont destinées à vérifier le bon
25
26
fonctionnement mécanique et le sens des moteurs
(ouverture/fermeture).
B1 est sur OFF,V1 est éteint
Un appui maintenu sur B2 ouvre le vantail connecté sur la
sortie "Moteur 1", V2 est allumé.
- Le relâchement de B2 provoque l'arrêt, V2 est éteint.
- Un nouvel appui maintenu sur B2 ferme le vantail, V2 est
allumé.
Un appui maintenu sur B3 ouvre le vantail connecté sur la
sortie "Moteur 2", V3 est allumé.
- Le relâchement de B3 provoque l'arrêt, V3 est éteint.
- Un nouvel appui maintenu sur B3 ferme le vantail, V3 est
allumé.
Dans le cas d'un recouvrant, faire fonctionner le moteur
correspondant (recouvrant sur M1).
En cas de dysfonctionnement vérifier le montage et le
branchement de l'ouvre-portail.
Lourd/léger - rapide/lent
B1 est sur ON,V1 est allumé
Configurer l'électronique en fonction des caractéristiques du
portail suivant le tableau ci-après.
HORS CARACTÉRISTIQUE : Des vantaux de petite
taille peuvent entraîner en bout de vantail des efforts
supérieurs à 15 daN nécessitant des dispositifs de sécurité
supplémentaires. Toute installation doit être conforme à la
norme NFP25-362.
LÉGENDE
SYMBOLE
EXPLICATIF
Vitesse d'approche lente
Vitesse d'approche rapide
Portail léger
Portail lourd
AIDE AU PARAMETRAGE (par vantail)
Longueur
de 1,25m à 1,5m
Poids
de 0 kg
ou
à 50 kg
de 50 kg
ou
ou
à 100 kg
de 100 kg
ou
à 150 kg
de 150 kg
à 200 kg
Voyant
éteint
V2
allumé
V2
éteint
V3
allumé
V3
de 1,5m à 1,75m
de 1,75m à 2m
ou
ou
ou
