Sommaire des Matières pour Contest DIGIHEAD-36

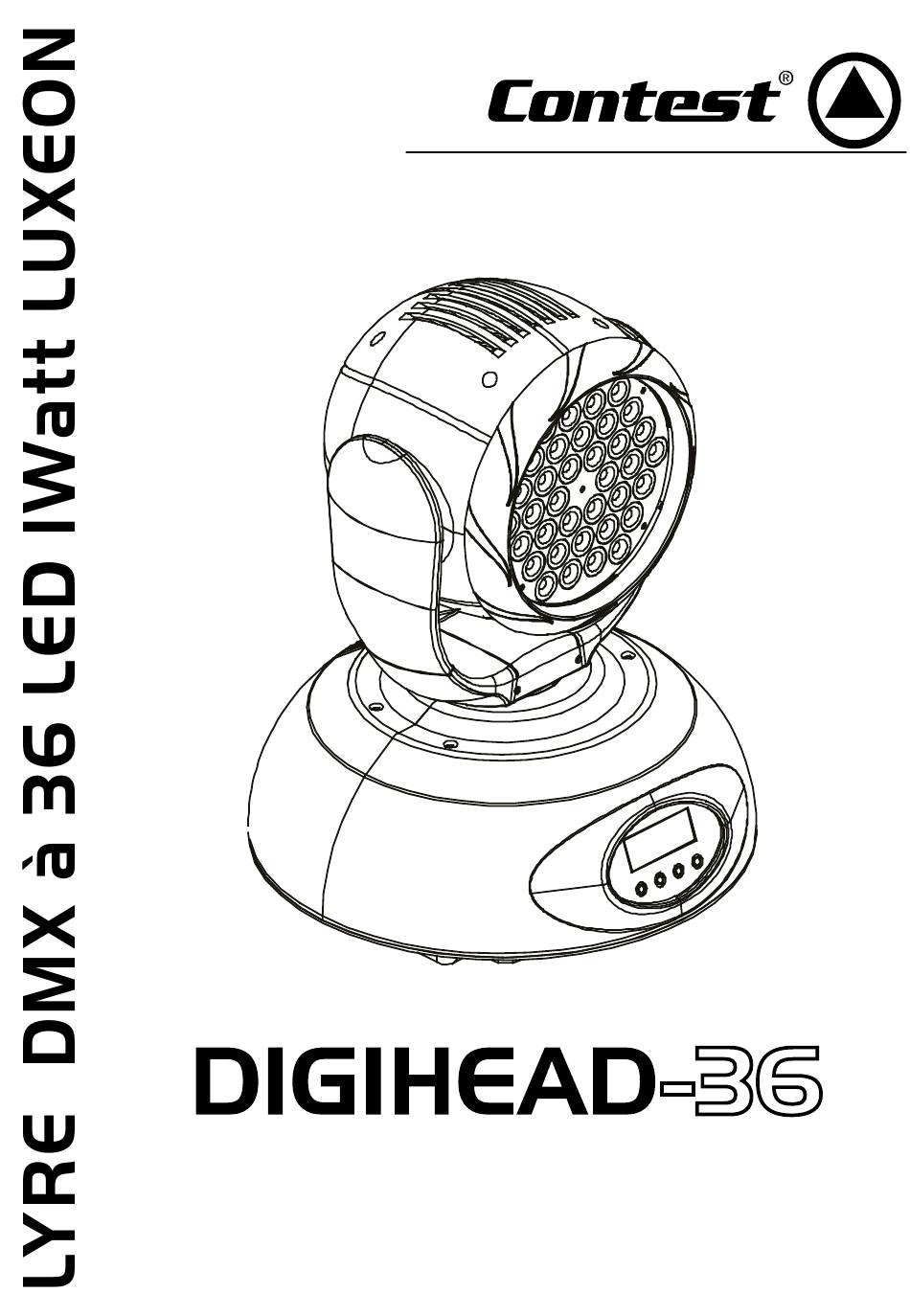

- Page 1 GUIDE DE L’UTILISATEUR 8788 - Version 1.0 Décembre 2006...
- Page 2 DIGIHEAD 36 - Lyre DMX LED LUXEON Page 2...
- Page 3 DIGIHEAD 36 - Lyre DMX LED LUXEON 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. •...
- Page 4 DIGIHEAD 36 - Lyre DMX LED LUXEON Protection de l’environnement : L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS. Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à...

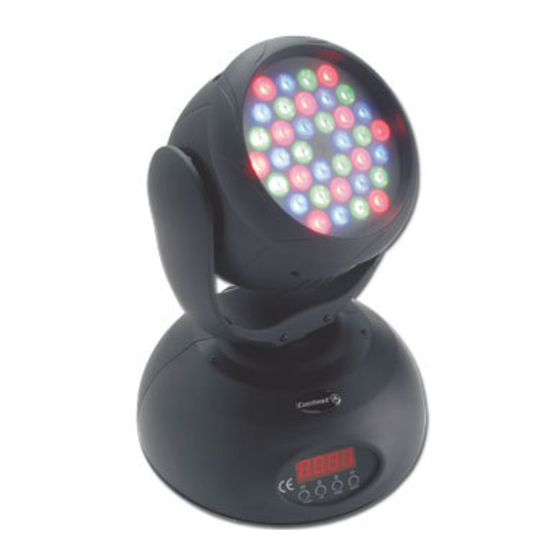

- Page 5 DIGIHEAD 36 - Lyre DMX LED LUXEON 3 - Introduction Nous vous remercions d’avoir choisi la lyre DIGIHEAD 36. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts...
- Page 6 DIGIHEAD 36 - Lyre DMX LED LUXEON 6 - Installation des systèmes QuickLock Le projecteur DIGIHEAD est fourni avec deux systèmes QuickLock qui vous garantissent des manipulations rapides. L’exemple ci-dessus vous montre le principe de montage d’une fixation Omega. 1 - Accrochez les fixations Omega ou un crochet sur les système QuickLock. 2 - Positionnez chaque ensemble Omega - QuickLock dans les perçages situés sous le DIGIHEAD 36.
- Page 7 DIGIHEAD 36 - Lyre DMX LED LUXEON Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d’utiliser un terminal DMX qui est tout simplement une prise XLR munie d’une résistance de 120 Ohm soudée entre les bornes 2 et 3.
- Page 8 DIGIHEAD 36 - Lyre DMX LED LUXEON 8 - Les menus Les menus de la DIGIHEAD 36 permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN.
- Page 9 DIGIHEAD 36 - Lyre DMX LED LUXEON 8.2 - Le menu SET Dans ce menu vous configurez les mouvements et accédez aux réglages de la partie logiciel du DIGIHEAD 36. Inversion du mouvement PAN. Inversion du mouvement TILT. Activation du mode 16 bits : La DIGIHEAD 36 dispose de 2 canaux supplémentaires en 16 bits : Réglage fin du PAN et réglage fin du TILT.
- Page 10 DIGIHEAD 36 - Lyre DMX LED LUXEON 8.4 - Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE Première scène de la séquence Ré initialisation de la durée d'utilisation de l'appareil Nombre de scènes de la séquence.
- Page 11 DIGIHEAD 36 - Lyre DMX LED LUXEON Récupération de scènes depuis un contrôleur externe 1 - Connectez le contrôleur au DIGIHEAD 36. 2 -Appelez la scène qui vous intéresse. 3 -Positionez le sous-menu STEP sur SC-01, validez avec ENTER. L'afficheur indique alors C-O1. 4 -Sélectionnez CNIN puis validez avec ENTER, l'afficheur indique SC-O2 pour vous signifier que la première scène est enregistrée.
- Page 12 DIGIHEAD 36 - Lyre DMX LED LUXEON 9 - Les canaux et leurs fonctions Canal 1: Rainbow Effet 0 - 7 Pas de fonction 8 - 220 Rainbow 221 - 225 Enchaînement des couleurs à vitesse croissante Canal 2 : Rouge Effet 0 - 255 Rouge à...
- Page 13 DIGIHEAD 36 - Lyre DMX LED LUXEON Canal 9 : Reset et programmes internes Effet 0 - 79 Pas de fonction 80 - 99 Reset des moteurs 100 - 119 Programme 1 120 - 139 Programme 2 140 - 159 Programme 3 160 - 179 Programme 4...
- Page 14 DIGIHEAD 36 - Lyre DMX LED LUXEON 11 - Caractéristiques techniques - Alimentation : 208V - 50Hz / 224V - 60Hz - Consommation : 135 W - Canaux DMX : 12 en 16 bits ; 10 en 8 bits - Connexion DMX-512 : XLR 3 broches - 2 micro moteurs - Poids :...
- Page 15 DIGIHEAD 36 - Lyre DMX LED LUXEON Page 15...
- Page 16 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
