ACT365-ACU / ACT365-ACU2A / ACT365-ACUPoE – Instructions d'installation
Étiquette Description
Surveillance du bris de glace,
C
normalement fermé
Code couleur des câbles du
D
lecteur Vanderbilt
3.1.1 Câblage des lecteurs de sortie
Pour les lecteurs au format Clock&Data, câblez le lecteur de sortie en parallèle mais laissez le fil SENSE
non connecté.
Pour les lecteurs Wiegand, câblez le DATA 0 du lecteur de sortie sur la broche SENSE de l'ACT365-ACU
et DATA 1 sur la broche CLOCK/D1 de l'ACT365-ACU.
Longueur maximale : 100 mm avec 12 VCC
Câble : blindé à 8 conducteurs Belden 9504 ou équivalent
3.2 Configuration des portes incendie
Pour débloquer des portes à l'activation d'une alarme incendie :
1. À partir du portail client de l'ACT365, sélectionnez le site à l'aide du sélecteur de site.
2. Cliquez sur Gérer les sites > Paramètres du site et sélectionnez le groupe de portes contenant
les portes incendie à partir du menu déroulant Groupe portes Incendie, puis cliquez sur
Enregistrer.

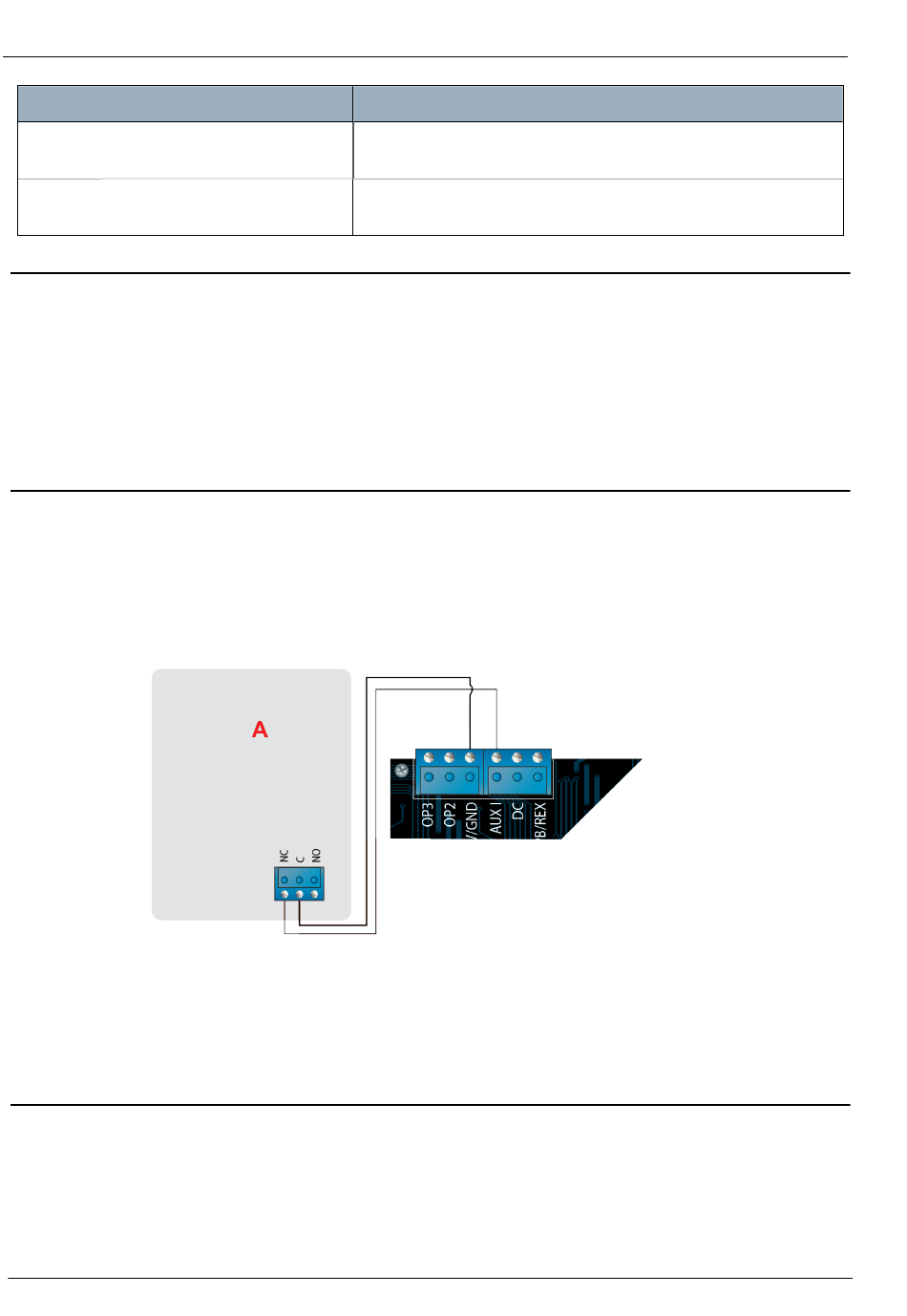

3. Câblez la centrale d'alarme incendie (A) au contrôleur comme indiqué dans le schéma :
Tant qu'un signal de tension nulle (0 V) est maintenu vers l'entrée AUX de la Porte 1, les portes du groupe
Portes Incendie continuent de fonctionner normalement.
À la disparition du signal de tension nulle (0 V), les portes du groupe Portes Incendie sont déverrouillées.
Les portes incendies restent verrouillées tant que le signal de tension nulle (0 V) n'est pas rétabli.
3.3 Configuration interverrouillage/sas
Pour permettre l'ouverture d'une seule porte à la fois :
1. Câblez les portes du sas.
Raccordez l'OP3 et l'AUX I pour chaque nouvelle porte. À titre d'exemple, le schéma ci-dessous
indique de quelle façon interverrouiller deux portes : lorsque la première porte est ouverte, la
seconde porte est verrouillée, et inversement.
© Vanderbilt 2018
Étiquette Description
G
Boitier Bris de Glace (BBG) à double contact
12
Câblage
A-100525
14.11.2018
