SPCE120
Transpondeur d'indication
Manuel de l'utilisateur
3.4
A6V10316392
01.10.2015
Vanderbilt

Publicité

Table des Matières
loading

Sommaire des Matières pour Vanderbilt SPCE120

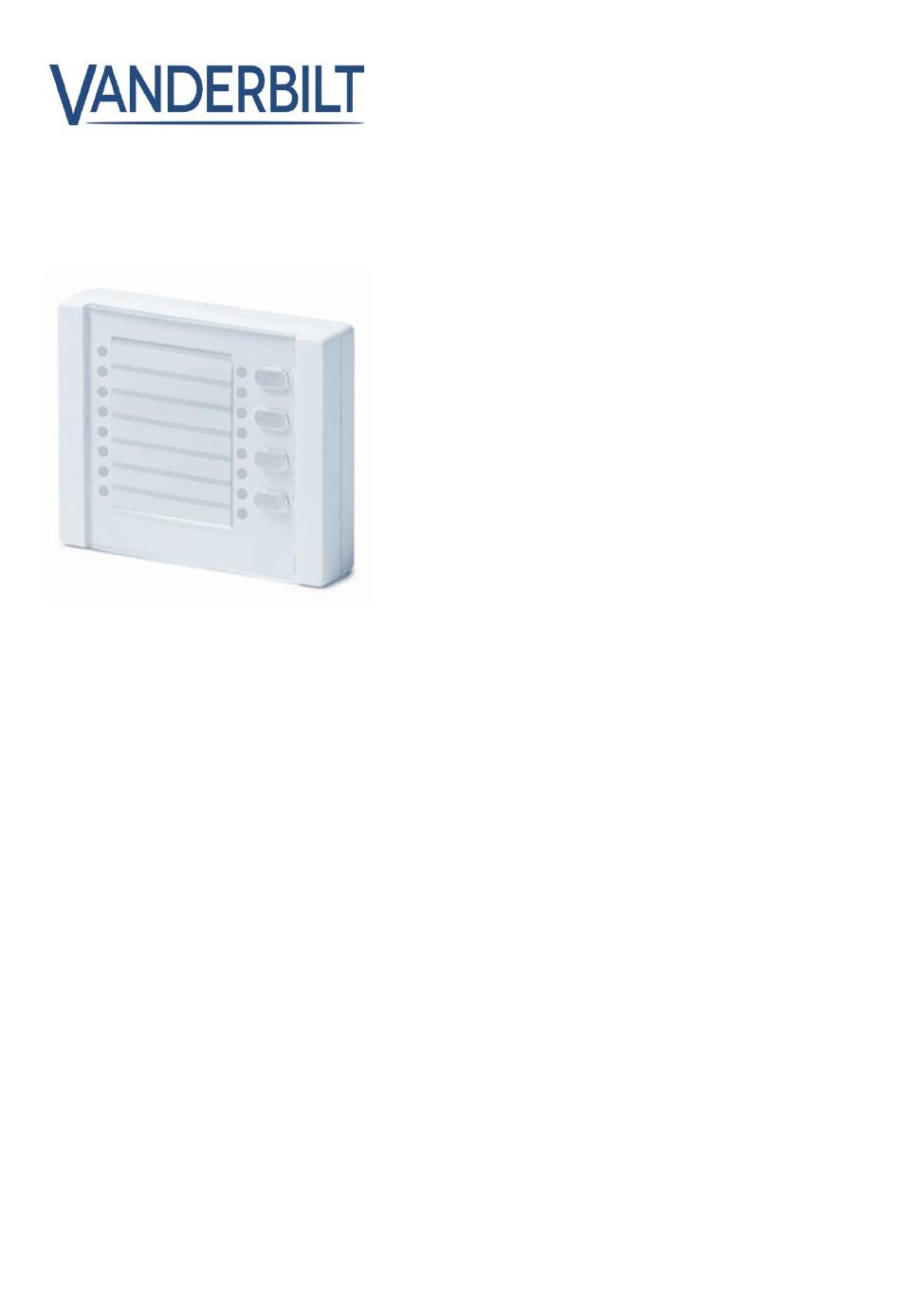

  • Page 1 SPCE120 Transpondeur d'indication Manuel de l'utilisateur Vanderbilt A6V10316392 01.10.2015...
  • Page 2 La disponibilité et les spécifications techniques peuvent être modifiées sans préavis. © Copyright par Vanderbilt Nous nous réservons tous les droits sur ce document et sur l'objet dont il traite. En acceptant le document, l'utilisateur reconnaît ces droits et accepte de ne pas publier le document ni de divulguer le sujet dont il traite en tout ou partie, de ne pas le remettre à...
  • Page 3: Table Des Matières

    4.2.1 Activation....................8 4.2.2 Fonction des touches et de l'écran ............8 4.2.3 Activation / désactivation ..............9 Mode flexible ......................9 4.3.1 Activation....................9 4.3.2 Fonction des touches et de l'écran ............. 10 Étiquettes ......................11 Vanderbilt A6V10316392 01.10.2015...
  • Page 4: Sécurité

    Risque d'électrocution lors de la maintenance Les travaux de maintenance doivent être effectués uniquement par des  spécialistes formés. Risque d'électrocution lors du nettoyage du périphérique N'utilisez pas de produits nettoyants liquides ni d'aérosols contenant de l'alcool  ou de l'ammoniac. Vanderbilt A6V10316392 01.10.2015...
  • Page 5: Signification Des Avertissements Écrits

    AVERTISSEMENT Danger de mort ou risque de blessures corporelles graves possible. ATTENTION Risque de blessures légères ou de dégâts matériels. IMPORTANT Risque de dysfonctionnements. Signification des panneaux de danger AVERTISSEMENT Zone dangereuse AVERTISSEMENT Tension électrique dangereuse Vanderbilt A6V10316392 01.10.2015...
  • Page 6: Directives Et Normes

    Le produit a été testé conformément à la norme suivante afin de démontrer sa conformité aux exigences de la directive européenne 2006/95/CE : Sécurité EN 60950-1 2.1.1 Normes de sécurité Le SPCE120.100 est approuvé selon les normes suivantes : Norme de produit SPCE120.100 EN50131-3:2009, Grade 3, Classe II, Type Vanderbilt A6V10316392 01.10.2015...
  • Page 7: Introduction

    Introduction 3 Introduction Le SPCE120 est un module d'affichage universel équipé de 16 témoins et de 4 touches. En mode connecté avec le SPCK620/23, les témoins indiquent l'état de 4 secteurs commandés avec des touches de fonction. En mode polyvalent, la fonction des témoins et des clés est librement programmable.
  • Page 8: Fonctionnement

    Modes de fonctionnement 4 Fonctionnement Modes de fonctionnement Le SPCE120 est un module d'indication universel équipé de 16 témoins et de 4 touches de fonction. Deux modes de fonctionnement sont disponibles : En mode connecté avec le SPCK620 / 623, l'état de 4 zones est indiqué par ...
  • Page 9: Activation / Désactivation

    Veuillez vous renseigner auprès de votre installateur pour savoir quelles fonctions ont été configurées pour le périphérique lors de l'installation. 4.3.1 Activation En mode polyvalent, le module d'indication SPCE120 peut être désactivé par les actions ou composants suivants : Calendrier ...
  • Page 10: Fonction Des Touches Et De L'écran

    Les fréquences suivantes sont disponibles : Permanent  Clignotement lent  Clignotement moyen  Clignotement rapide  AVIS Veuillez vous renseigner auprès de votre installateur pour savoir quelles fonctions ont été configurées pour le périphérique lors de l'installation. Vanderbilt A6V10316392 01.10.2015...
  • Page 11: Étiquettes

    1. Ouvrez le fichier « SPCE120_Label_v1_Linked_Mode.doc » / « SPCE120_Label_v1_Flexible_Mode.doc » se trouvant sur le CD livré. 2. Entrez le nom des secteurs ou des fonctions dans les champs prévus. 3. Imprimez le fichier (utilisez du papier de 0,165 à 0,25 mm). Vanderbilt A6V10316392 01.10.2015...
  • Page 12 Edité par © Vanderbilt, 2015 Vanderbilt Sous réserve de disponibilité et de modifications techniques. Clonshaugh Business and Technology Park Clonshaugh Dublin D17 KV84 www.service.vanderbiltindustries.com ID document A6V10316392 Edition 01.10.2015...
