Actionneurs TOR à encastrer, 1 ou 2 sorties
(1) Ligne de commande
(2) Touche et LED de programmation
(3) Raccordement au câble réseau et de charge
(4) Ouverture de fixation – uniquement actionneur de commutation 1 poste
Affectation de raccordement du câble de charge
Actionneur de commutation 1 poste :
BN, brun : raccordement au connecteur extérieur L, sortie L'
Actionneur de commutation 2 postes :
BK, noir : raccordement au connecteur extérieur L
PK, rose : raccordement à la sortie L'1
GY, gris : raccordement à la sortie L'2
Affectation de raccordement de la ligne de commande
RD, rouge : KNX+
BK, noir : KNX–
GN, vert : entrée 1
YE, jaune : entrée 2
WH, blanc : COM entrée 1
BN, marron : COM entrée 2
82553923
J:0082553923

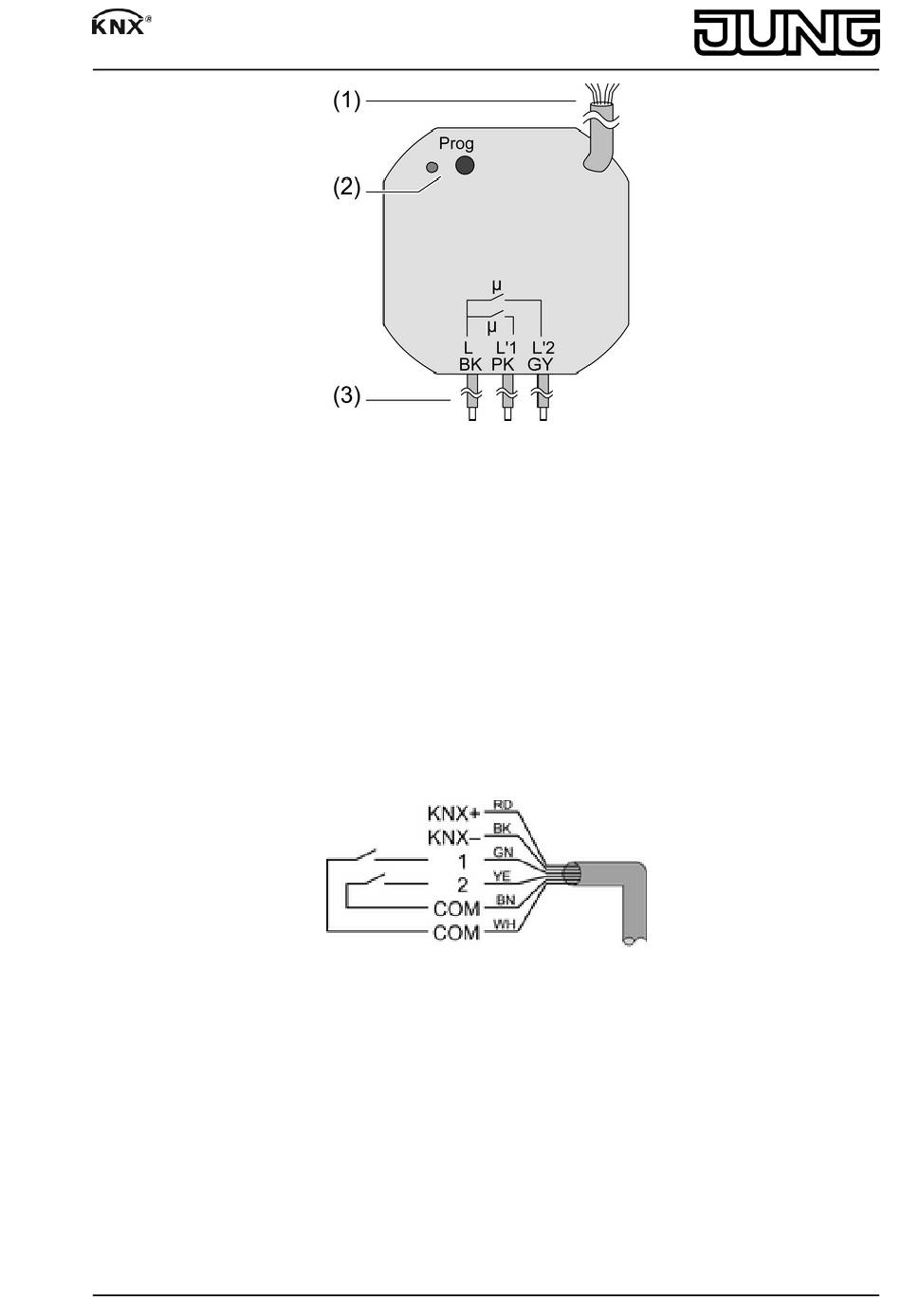

Figure 2: Actionneur de commutation 2 postes
Figure 3
