Stand: Apr-09 825 433 23
Actionneur commutateur / Actionneur de stores
Instructions d'utilisation
Actionneur commutateur / Actionneur de
stores
1. Informations sur le système
Cet appareil est un produit du système instabus-EIB et correspond aux
directives de l'EIBA. Il est supposé que les connaissances détaillées
nécessaires à la compréhension ont été acquises dans le cadre de
mesures de formation instabus. Le fonctionnement de l'appareil est
tributaire du logiciel. Des informations détaillées sur le logiciel à charger
et les fonctionnalités ainsi obtenues ainsi que le logiciel même sont
disponibles dans la base de données des produits du fabricant.
La conception, l'installation et la mise en service de l'appareil sont
réalisées à l'aide d'un logiciel certifié par l'EIBA.
2. Consignes de securité
Attention! La mise en place et le montage d'appareils électriques
doivent obligatoirement être effectués par un électricien spécialisé
et dans le respect de la règlementation sur la prévention des
accidents en vigueur.
Pour éviter des chocs électriques, déconnecter toujours
l'alimentation secteur (en déclenchant le disjoncteur) avant
d'intervenir sur l'appareil.
La non-observation des instructions de montage peut provoquer
des incendies ou autres dangers.
Utilisation comme actionneur de store: Brancher uniquement des
moteurs! Prendre toutes les précautions nécessaires
pour exclure les risques provoqués par des composants entraînés
par moteur.

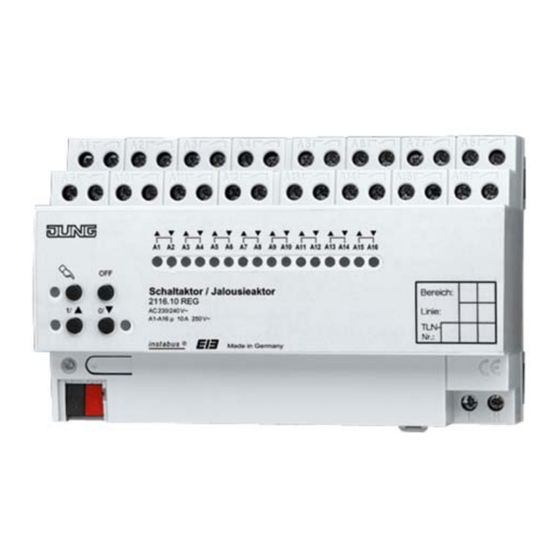

Art. N°.: 2116.10 REG
