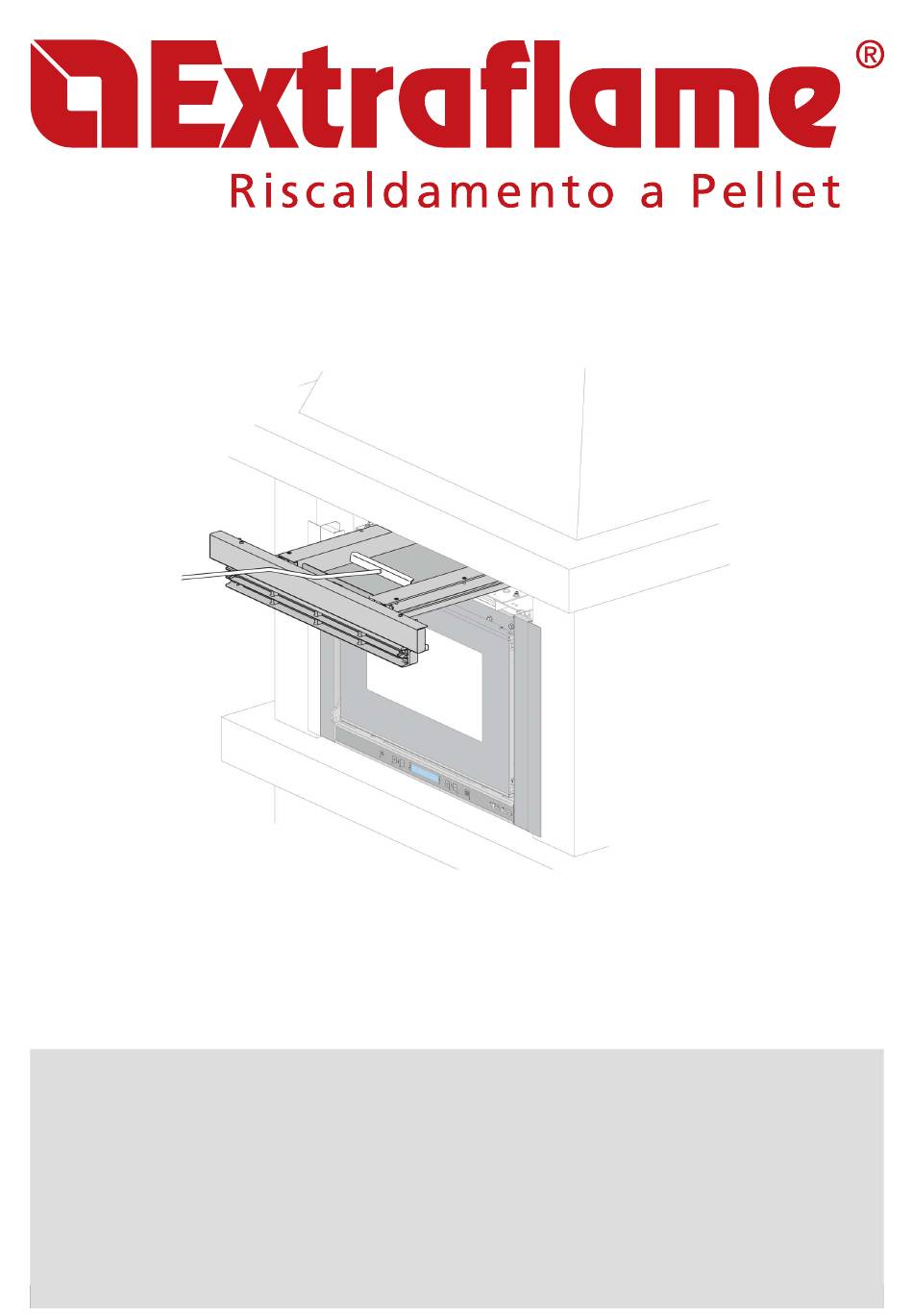

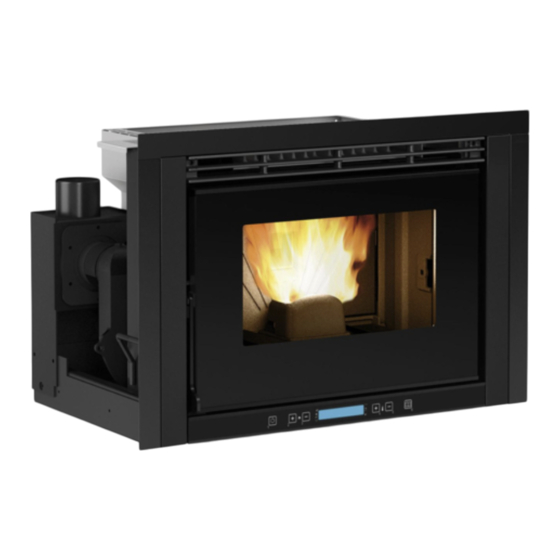

MANUALE ISTRUZIONI CASSETTO FRONTALE INSERTI
INSTRUCTIONS MANUAL FOR FRONT DRAWER INSERTS
MANUEL D'INSTRUCTION DES PIÈCES ENCASTRABLES DU TIROIR FRONTAL
BEDIENUNGSANLEITUNG VORDERE SCHUBLADE EINSATZSTÜCKE
MANUAL DE INSTRUCCIONE CAJÓN FRONTAL INSERCIONES
COMFORT P70 - P70H49

Publicité

Table des Matières
loading

Manuels Connexes pour Extraflame COMFORT P70

Sommaire des Matières pour Extraflame COMFORT P70

  • Page 1 MANUALE ISTRUZIONI CASSETTO FRONTALE INSERTI INSTRUCTIONS MANUAL FOR FRONT DRAWER INSERTS MANUEL D’INSTRUCTION DES PIÈCES ENCASTRABLES DU TIROIR FRONTAL BEDIENUNGSANLEITUNG VORDERE SCHUBLADE EINSATZSTÜCKE MANUAL DE INSTRUCCIONE CAJÓN FRONTAL INSERCIONES COMFORT P70 - P70H49...
  • Page 2 2 2 2 2 2...

  • Page 3: Table Des Matières

    .......................................... KIT OPZIONALE CARICAMENTO PELLET FRONTALE............................ 4 COMPONENTI KIT P70 ....................................5 IL MONTAGGIO DEL KIT PER IL COMFORT P70 ............................. 5 PRIMA FASE: PREPARAZIONE DEL INSERTO ....................................5 SECONDA FASE: MONTAGGIO DEL KIT ......................................7 UTILIZZO DEL KIT CASSETTO COMFORT P70 ............................. 11 COMPONENTI KIT P70H49 ...................................

  • Page 4: Kit Opzionale Caricamento Pellet Frontale

    KIT OPZIONALE CARICAMENTO PELLET FRONTALE Il kit opzionale di caricamento pellet consente di caricare frontalmente il pellet all’interno del serbatoio senza dover procedere con l’estrazione dell’inserto (operazione che richiede lo spegnimento della macchina). Prima di procedere con l’installazione dell’apparecchio è necessario assicurarsi che la struttura che rivestirà l’inserto garantisca un foro con le misure minime indicate nella figure sotto.

  • Page 5: Componenti Kit P70

    COMFORT P70 COMPONENTI KIT P70 IL MONTAGGIO DEL KIT PER IL COMFORT P70 Il montaggio è suddiviso in due fasi: Preparazione inserto Montaggio kit PRIMA FASE: PREPARAZIONE DEL INSERTO RIMUOVERE PROLUNGA SERBATOIO E DEFLETTORE Rimuovere 2 viti Rimuovere 2 viti +...
  • Page 6 COMFORT P70 RIMUOVERE IL GRUPPO GRIGLIA FRONTALE TOGLIENDO LE 6 VITI. - Le 6 viti verranno utilizzate successivamente nella figura 5. RIMUOVERE LE 4 VITI E LE 2 STAFFE. - La viteria verrà utilizzata per il fissaggio delle rotaie, a figura 8.

  • Page 7: Seconda Fase: Montaggio Del Kit

    COMFORT P70 TOGLIERE LE VITI 11 INDICATE E I DUE PARTICOLARI. Togliere i 2 particolari SECONDA FASE: MONTAGGIO DEL KIT FISSARE 10 VITI Utilizzare 4 viti rimosse in figura 4. Utilizzare le 6 viti rimosse in figura 2.
  • Page 8 COMFORT P70 FISSARE I SUPPORTI ROTAIA DESTRA E SINISTRA USANDO LE VITI TOLTE IN FIGURA 3 . - In totale ci sono 6 viti da fissare Asole di regolazione FISSARE LA “SCHIENA” E LAMIERA DI FINE CORSA. Schiena Lamiera fine corsa...
  • Page 9 COMFORT P70 FISSAGGIO CASSETTO E GRIGLIA FRONTALE - Rimontare le 2 viti tolte in precedenza per la cornice in fig.3 Asole di regolazione INSERIRE IL CASSETTO NELLE ROTAIE, INCLINANDO COME INDICATO IN FIGURA...
  • Page 10 COMFORT P70 MONTARE LE STAFFE DI BLOCCAGGIO CASSETTO...

  • Page 11: Utilizzo Del Kit Cassetto Comfort P70

    COMFORT P70 UTILIZZO DEL KIT CASSETTO COMFORT P70 Ad operazione di carico ultimata eseguire le stesse procedure fatte per estrarre in cassetto ma al contrario. Spingere il cassetto scorrevole fino alla battuta, girare la leva in senso orario, riposizionare la cornice superiore e spingere tutto il cassetto fino alla battuta.

  • Page 12: Componenti Kit P70H49

    COMFORT P70h49 COMPONENTI KIT P70H49 IL MONTAGGIO DEL KIT PER IL COMFORT P70H49 Il montaggio è suddiviso in due fasi: Preparazione inserto Montaggio kit PRIMA FASE: PREPARAZIONE DEL INSERTO RIMUOVERE LA GRIGLIA FRONTALE TOGLIENDO LE DUE VITI.
  • Page 13 COMFORT P70h49 RIMUOVERE LA CORNICE E LE STAFE 1 E 2 SUPPORTO GRIGLIA. TOGLIERE LE VITI 11 INDICATE E I DUE PARTICOLARI. Togliere i 2 particolari...

  • Page 14: Seconda Fase: Montaggio Del Kit

    COMFORT P70h49 SECONDA FASE: MONTAGGIO DEL KIT FISSARE 12 VITI FISSARE I SUPPORTI ROTAIA DESTRA E SINISTRA USANDO LE VITI TOLTE IN FIGURA 3 . Asole di regolazione...
  • Page 15 COMFORT P70h49 FISSARE LA “SCHIENA” CON 4 VITI E 4 DADI. Schiena Asole di regolazione FISSAGGIO CASSETTO E GRIGLIA FRONTALE Asole di regolazione...
  • Page 16 COMFORT P70h49 FISSARE SUPPORTO SINISTRO CON VITI. INSERIRE IL CASSETTO NELLE ROTAIE, INCLINANDO COME INDICATO IN FIGURA...
  • Page 17 COMFORT P70h49 FISSARE LA GRIGLIA CON VITI RIMOSSE IN FIGURA 1. MONTARE I PERNI PER IL BLOCCAGGIO CASSETTO Perni di bloccaggio...
  • Page 18 COMFORT P70h49 Qualora il cassetto (in posizione chiusa) presentasse un eccessivo gioco , è possibile intervenire come descritto in seguito: Avvitare la vite per regolare il gioco del cassetto, assicurandosi che lo scorrimento del cassetto sia fluido, successivamente stringere il dado per mantenere la posizione. AGGANCIARE LA CORNICE SUPERIORE Cornice...

  • Page 19: Utilizzo Del Cassetto P70H49

    COMFORT P70h49 UTILIZZO DEL CASSETTO P70H49 Ad operazione di carico ultimata eseguire le stesse procedure fatte per estrarre in cassetto ma al contrario. Spingere il cassetto scorrevole fino alla battuta, girare la leva in senso anti-orario, riposizionare la cornice superiore e spingere tutto il cassetto fino alla battuta.
  • Page 20 OPTIONAL FRONT PELLET FEED KIT The optional kit allows you to feed the pellet into the tank from the front side, without having to pull out the insert (a task that requires turning the machine off ). Before installing the device, make sure that the structure that will guard the insert has a hole with the minimum dimensions indicated in the figure below.

  • Page 21: P70 Kit Components

    COMFORT P70 P70 KIT COMPONENTS KIT ASSEMBLY FOR COMFORT P70 Assembly can be broken down into two steps : Insert set-upMontaggio kit Kit assembly FIRST STEP: INSERT SET-UP REMOVE TANK EXTENSION AND DEFLECTOR Remove 2 screws Remove 2 screws +...
  • Page 22 COMFORT P70 REMOVE FRONT GRILLE (LOOSEN OFF THE 6 SCREWS). - The 6 screws will be then used as shown in figure 5. REMOVE THE 4 SCREWS AND 2 CLAMPS. - The nuts and screws will be used to fasten the tracks in figure 8.

  • Page 23: Second Step: Kit Assembly

    COMFORT P70 REMOVE THE 11 INDICATED SCREWS AND THE TWO PARTS. Remove the 2 parts SECOND STEP: KIT ASSEMBLY TIGHTEN THE 10 SCREWS Use the previously removed 4 screws in figure 4. Use the previously removed 6 screws in figure 2.
  • Page 24 COMFORT P70 FASTEN THE RIGHT AND LEFT TRACK SUPPORTS USING THE REMOVED SCREWS IN FIGURE 3. - There are a total 6 screws to tighten. Fixing holes FASTEN THE “BACK” AND LIMIT STOP SHEET METAL. Back Limit stop sheet metal...
  • Page 25 COMFORT P70 FIXING THE DRAWER AND FRONT GRILLE - Reassemble the 2 screws previously removed for the frame in fig. 3. Fixing holes SLIDE THE DRAWER ONTO THE TRACKS, TILTING IT AS SHOWN IN THE FIGURE...
  • Page 26 COMFORT P70 ASSEMBLE THE DRAWER LOCKING CLAMPS...

  • Page 27: Use Of Comfort P70 Kit

    COMFORT P70 USE OF COMFORT P70 KIT Once you are done feeding the pellet, follow the same procedure applied to extract the drawer, but in reverse order. Push the sliding drawer to its limit stop, turn the lever clockwise, reposition the upper frame and push the whole drawer to its limit stop.

  • Page 28: P70H49 Kit Components

    COMFORT P70h49 P70H49 KIT COMPONENTS KIT ASSEMBLY FOR COMFORT P70H49 Assembly can be broken down into two steps: Insert set-up Kit assembly FIRST STEP: INSERT SET-UP REMOVE FRONT GRILLE (LOOSEN OFF THE 6 SCREWS).
  • Page 29 COMFORT P70h49 REMOVE THE FRAME AND CLAMPS 1 AND 2 THAT HOLD THE GRILLE IN PLACE. REMOVE THE 11 INDICATED SCREWS AND THE TWO PARTS. Remove the 2 parts...

  • Page 30: Second Step: Kit Assembly

    COMFORT P70h49 SECOND STEP: KIT ASSEMBLY TIGHTEN THE 12 SCREWS FASTEN THE RIGHT AND LEFT TRACK SUPPORTS USING THE REMOVED SCREWS IN FIGURE 3. Fixing holes...
  • Page 31 COMFORT P70h49 FASTEN THE “BACK” USING THE 4 SCREWS AND NUTS. Back Fixing holes FISSAGGIO CASSETTO E GRIGLIA FRONTALE Fixing holes...
  • Page 32 COMFORT P70h49 MOUNT THE LEFT SUPPORT WITH THE SCREWS. SLIDE THE DRAWER ONTO THE TRACKS, TILTING IT AS SHOWN IN THE FIGURE...
  • Page 33 COMFORT P70h49 FIX THE GRILLE USING THE REMOVED SCREWS IN FIGURE 1. ASSEMBLE THE DRAWER LOCK PINS Lock pins...
  • Page 34 COMFORT P70h49 If the drawer (when closed) displays excessive play, proceed as follows: Tighten the screw to adjust play, making sure that the drawer slides smoothly, then tighten the nut to hold it in place. FASTEN THE UPPER FRAME Frame...

  • Page 35: Use Of Drawer P70H49

    COMFORT P70h49 USE OF DRAWER P70H49 Once you are done feeding the pellet, follow the sampe procedure applied to extract the drawer, but in reverse order. Push the sliding drawer to its limit stop, turn the lever counter-clockwise, reposition the upper frame and push the whole drawer to its limit stop.

  • Page 36: Trousse Optionnelle Pour Le Chargement Frontal Des Granulés

    TROUSSE OPTIONNELLE POUR LE CHARGEMENT FRONTAL DES GRANULÉS La trousse optionnelle de chargement de granulés permet de recharger frontalement le granulé à l’intérieur du réservoir sans procéder à l’extraction de la pièce encastrable (opération qui requiert l’arrêt de la machine). Avant de procéder à...

  • Page 37: Composantes De La Trousse P70

    COMFORT P70 COMPOSANTES DE LA TROUSSE P70 LE MONTAGE DE LA TROUSSE POUR COMFORT P70 Le montage est divisé en deux phases : Préparation de la pièce encastrable Montage de la trousse PREMIÈRE PHASE : PRÉPARATION DE LA PIÈCE ENCASTRABLE ENLEVER LE PROLONGATEUR DU RÉSERVOIR ET LE DÉFLECTEUR...
  • Page 38 COMFORT P70 ENLEVER LE GROUPE GRILLE FRONTAL EN ENLEVANT 6 VIS - Le 6 vis seront utilisées par la suite à la figure 58. ENLEVER LES 4 VIS ET LES 2 GUIDES - Le vis seront utilisées pour le serrage des rails, voir la figure 8.

  • Page 39: Deuxième Phase : Montage De La Trousse

    COMFORT P70 ENLEVER LE 11 VIS INDIQUÉES ET LES 2 PARTICULIÈRES Enlever les 2 particulières DEUXIÈME PHASE : MONTAGE DE LA TROUSSE SERRER 10 VIS Utiliser 4 vis enlevées à la fig. 4 Utiliser les 6 vis enlevées à la fig. 2.
  • Page 40 COMFORT P70 FIXER LES SUPPORTS DES RAILS DROIT ET GAUCHE EN UTILISANT LES VIS ENLEVÉES À LA FIG. 3 - Au total il y a 6 vis à serrer Œillets de réglage FIXER LE «DOS» ET LA TÔLE DE FIN COURSE Tôle de fin course...
  • Page 41 COMFORT P70 FIXATION DU TIROIR ET DE LA GRILLE FRONTALE - Remonter les 2 vis enlevées précédemment pour le cadre à la fig. 3 Œillet de réglage INSÉRER LE TIROIR DANS LES RAILS, INCLINÉ COMME INDIQUÉ DANS LA FIGURE...
  • Page 42 COMFORT P70 MONTER LES GUIDES DE BLOCAGE DU TIROIR...

  • Page 43: Utilisation De La Trousse Tiroir Comfort P70

    COMFORT P70 UTILISATION DE LA TROUSSE TIROIR COMFORT P70 Une fois terminée l’opération de chargement effectuer les mêmes procédures faites pour extraire le tiroir mais en sens inverse. Pousser le tiroir jusqu’à ce qu’il s’arrête, tourner le levier dans le sens de l’horloge, remplacer le cadre supérieur et pousser tout le tiroir jusqu’à...

  • Page 44: Composantes De La Trousse P70H49

    COMFORT P70h49 COMPOSANTES DE LA TROUSSE P70H49 MONTAGE DE LA TROUSSE POUR LE CONFORT P70H49 Le montage est divisé en deux phases : Préparation de la pièce encastrable Montage de la trousse PREMIÉRE PHRASE : PRÉPARATION DE L’INSERT ENLEVER LA GRILLE FRONTALE EN ENLEVANT LES 2 VIS.
  • Page 45 COMFORT P70h49 ENLEVER L’ARMATURE ET LES GUIDES 1 ET 2 DU SUPPORT DE LA GRILLE ENLEVER LES 11 VIS INDIQUÉES ET LES 2 PARTICULIÈRES Enlever les 2 particulières...

  • Page 46: Deuxième Phase : Montage De La Trousse

    COMFORT P70h49 DEUXIÈME PHASE : MONTAGE DE LA TROUSSE SERRER 12 VIS FIXER LES SUPPORTS DES RAILS DROIT ET GAUCHE EN UTILISANT LES VIS ENLEVÉES À LA FIG. 3 Œillet de réglage...
  • Page 47 COMFORT P70h49 FIXER LE «DOS» AVEC 4 VIS ET 4 ÉCROUX Œillet de réglage FIXATION DU TIROIR ET DE LA GRILLE FRONTALE Œillet de réglage...
  • Page 48 COMFORT P70h49 FIXER LE SUPPORT GAUCHE AVEC LES VIS INSÉRER LE TIROIR DANS LES RAILS, EN INCLINANT COMME INDIQUÉ DANS LA FIGURE...
  • Page 49 COMFORT P70h49 FIXER LA GRILLE AVEC LES VIS ENLEVÉE À LA FIGURE 1 MONTER LES PIVOTS POUR LE BLOCAGE DU TIROIR Pivots de blocage...
  • Page 50 COMFORT P70h49 Si le tiroir (en position fermée)devait présenter un jeu excessif, il est possible de faire comme suit : Serrer la vis pour régler le jeu du tiroir, en s’assurant que le glissement du tiroir soit fluide, puis serrer l’écrou pour maintenir la position.

  • Page 51: Utilisation Du Tiroir P70H49

    COMFORT P70h49 UTILISATION DU TIROIR P70H49 Une fois terminée l’opération de chargement effectuer les mêmes procédures faites pour extraire le tiroir mais en sens inverse. Pousser le tiroir jusqu’à ce qu’il s’arrête, tourner le levier dans le sens de d’horloge, remplacer l’armature supérieure et pousser tout le tiroir jusqu’à...

  • Page 52: Kit Extra Befüllen Mit Pellet Über Vorderseite

    KIT EXTRA BEFÜLLEN MIT PELLET ÜBER VORDERSEITE Mit dem extra Kit zum Befüllen des Pellet über die Vorderseite wird vermieden, dass zum Einfüllen des Pelletts der Einsatz herausgenommen werden muss (Vorgang der das Aussschalten des Gerätes erfordern würde). Bevor das Gerät installiert wird, muss sichergestellt werden, dass das Gehäuse um den Einsatz eine Öffnung mit den in der unteren Zeichnung angegebenen Mindestmaßen gewährleistet.

  • Page 53: Einzelteile Kit P70

    COMFORT P70 EINZELTEILE KIT P70 MONTAGE FÜR KIT FÜR DEN KOMFORT P70 Die Montage besteht aus zwei Schritten: Vorbereitung des Einsatzes Montage Kit ERSTER SCHRITT: VORBEREITUNG DES EINSATZES VERLÄNGERUNG DES TANKS UND ABLEITERS ENTFERNEN 2 Schrauben entfernen 2 Schrauben + 2...
  • Page 54 COMFORT P70 FÜR DIE ABNAHME DER EINHEIT FRONTGITTER, DIE 6 SCHRAUBEN ENTFERNEN. - Die 6 Schrauben werden danach in Abbildung 5 verwendet. DIE 4 SCHRAUBEN UND DIE 2 BÜGEL ENTFERNEN. - Das Schraubenset ist für die Befestigung der Schienen, siehe Abbildung 8, vorgesehen.

  • Page 55: Zweiter Schritt: Montage Des Kit

    COMFORT P70 DIE 2 STANGEN FÜR ABSTREIFER, DIE 11 ANGEGEBENEN SCHRAUBEN UND DIE ZWEI EINZELTEILE ENTFERNEN. Die zwei Einzelteile entfernen ZWEITER SCHRITT: MONTAGE DES KIT 10 SCHRAUBEN BEFESTIGEN Die in Abbildung 4 4 Schrauben verwenden. Die in Abbildung 2 entfernten...
  • Page 56 COMFORT P70 DIE SCHIENENHALTERUNGEN RECHTS UND LINKS BEFESTIGEN UND DAFÜR DIE IN ABBILDUNG 3 ENTFERNTEN SCHRAUBEN VERWENDEN. - Insegsamt müssen 6 Schrauben befestigt werden Einstellösen DIE RÜCKSEITE UND DAS ANSCHLAGBLECH BEFESTIGEN. Rückseite Anschlagblech Einstellösen...
  • Page 57 COMFORT P70 BEFESTIGUNG FACH UND FRONTGITTER - Die zuvor entfernten 2 Schrauben für den Rahmen in Abbildung 3 wieder anbringen Einstellösen DAS FACH IN DIE SCHIENEN EINFÜGEN UND WIE IN DER ABBILDUNG GEZEIGT NEIGEN...
  • Page 58 COMFORT P70 DIE BEFESTIGUNGSBÜGEL FACH ANBRINGEN...

  • Page 59: Einsatz Des Kit Fach Komfort P 70

    COMFORT P70 EINSATZ DES KIT FACH KOMFORT P 70 Sobald der Füllvorgang beendet ist, die selben Abläufe, wie zum Herausnehmen des Faches, nur in umgekehrter Reihenfolge, durchführen. Das Schiebefach bis zum Anschlag schieben, den Hebel im Uhrzeigersinn drehen, den oberen Rahmen erneut platzieren und das gesamte Fach bis zum Anschlag schieben.

  • Page 60: Einzelteile Kit P70H49

    COMFORT P70h49 EINZELTEILE KIT P70H49 DIE MONTAGE DES KIT FÜR DEN KOMFORT P70H49 Die Montage besteht aus zwei Schritten: Vorbereitung des Einsatzes Montage Kit ERSTER SCHRITT: VORBEREITUNG DES EINSATZES FÜR DIE ABNAHME DES FRONTGITTERS, DIE BEIDEN SCHRAUBEN ENTFERNEN.
  • Page 61 COMFORT P70h49 DEN RAHMEN UND DIE BEIDEN BÜGEL 1 UND 2 DER GITTERHALTERUNG ENTFERNEN. DIE 11 ANGEGEBENEN SCHRAUBEN UND DIE ZWEI EINZELTEILE ENTFERNEN. Die zwei Einzelteile entfernen...

  • Page 62: Zweiter Schritt: Montage Des Kit

    COMFORT P70h49 ZWEITER SCHRITT: MONTAGE DES KIT DIE 12 SCHRAUBEN BEFESTIGEN DIE SCHIENENHALTERUNGEN RECHTS UND LINKS BEFESTIGEN UND DAFÜR DIE IN ABBILDUNG 3 ENTFERNTEN SCHRAUBEN VERWENDEN. Einstellösen...
  • Page 63 COMFORT P70h49 DIE RÜCKSEITE MIT 4 SCHRAUBEN UND 4 SCHRAUBENMUTTERN BEFESTIGEN. Rückseite Einstellösen BEFESTIGUNG FACH UND FRONTGITTER Einstellösen...
  • Page 64 COMFORT P70h49 DIE LINKE HALTERUNG MIT SCHRAUBEN BEFESTIGEN. DAS FACH IN DIE SCHIENEN EINFÜGEN UND WIE IN DER ABBILDUNG GEZEIGT NEIGEN...
  • Page 65 COMFORT P70h49 DAS GITTER MIT DEN IN ABBILDUNG 1 ENTFERNTEN SCHRAUBEN BEFESTIGEN. DIE BOLZEN FÜR DIE BEFESTIGUNG DES FACHES ANBRINGEN Befestigungsbolzen...
  • Page 66 COMFORT P70h49 Sollte das Fach (wenn geschlossen) Spielraum haben, kann folgendes vorgenommen werden: Die Schraube anziehen, damit der Spielraum des Faches reguliert wird. Sicherstellen, dass sich das Fach flüssig schieben lässt. Dann die Schraubenmutter anziehen, damit die Position unverändert bleibt. DEN OBEREN RAHMEN EINHÄNGEN Rahmen...

  • Page 67: Einsatz Des Fachs P70H49

    COMFORT P70h49 EINSATZ DES FACHS P70H49 Sobald der Füllvorgang beendet ist, die selben Abläufe, wie zum Herausnehmen des Faches, nur in umgekehrter Reihenfolge, durchführen. Das Schiebefach bis zum Anschlag schieben, den Hebel gegen den Uhrzeigersinn drehen, den oberen Rahmen enrneut anlegen und das Schiebefach bis zum Anschlag schieben.

  • Page 68: Kit Opcional De Carga Pellet Frontal

    KIT OPCIONAL DE CARGA PELLET FRONTAL El kit opcional de carga pellet permite cargar frontalmente el pellet en el interior del depósito sin tener que extraer el inserto (operación que requiere el apagado de la máquina). Antes de proceder con la instalación del equipo es necesario asegurarse de que la estructura que revistirá el inserto garantizará un agujero con las medidas mínimas indicadas en la figura de abajo.

  • Page 69: Componentes Kit P70

    COMFORT P70 COMPONENTES KIT P70 EL MONTAJE DEL KIT PARA EL COMFORT P70 El montaje está dividido en dos fases: Preparación del inserto Montaje del kit PRIMERA FASE: PREPARACIÓN DEL INSERTO RETIRAR LA EXTENSIÓN DEL DEPÓSITO Y DEFLECTOR Retirar 2 tornillos...
  • Page 70 COMFORT P70 RETIRAR EL GRUPO REJILLA FRONTAL QUITANDO LOS 6 TORNILLOS. - Los 6 tornillos se utilizarán posteriormente en la figura 5. RETIRAR LOS 4 TORNILLOS Y Y LOS 2 SOPORTES. - La tornillería será usada para la fijación de los carriles, como en la figura 8.

  • Page 71: Segunda Fase: Montaje Del Kit

    COMFORT P70 QUITAR LOS 11 TORNILLOS INDICADOS Y LOS DOS ESPECIALES. Quitar los 2 especiales SEGUNDA FASE: MONTAJE DEL KIT FIJAR LOS 10 TORNILLOS Usar 4 tornillos retirados en la figura 4. Usar los 6 tornillos retirados en la figura 2.
  • Page 72 COMFORT P70 FIJAR LOS SOPORTES DEL CARRIL DERECHO E IZQUIERDO USANDO LOS TORNILLOS RETIRADOS EN LA FIGURA - En total hay 6 tornillos para fijar Ranuras de regulación FIJAR LA PARTE DE ATRÁS Y LA HOJA DE FINAL DE CARRERA.
  • Page 73 COMFORT P70 FIJACIÓN CAJA Y REJILLA FRONTAL - Volver a montar los 2 tornillos anteriores en el marco de la fig.3 Ranuras de regulación INSERTAR LA CAJA EN LOS CARRILES, INCLINÁNDOLA COMO SE INDICA EN LA FIGURA...
  • Page 74 COMFORT P70 MONTAR LOS SOPORTES DE BLOQUEO DE LA CAJA...

  • Page 75: Uso Del Kit Caja Comfort P70

    COMFORT P70 USO DEL KIT CAJA COMFORT P70 Con la operación de carga completada realizar los mismos procedimientos que se realizaron para extraer la caja pero al contrario. Empujar la caja deslizante hasta que se detenga, girar la palanca hacia la derecha, volver a colocar el marco superior y empujar toda la caja hasta que se detenga.

  • Page 76: Componentes Kit P70H49

    COMFORT P70h49 COMPONENTES KIT P70H49 EL MONTAJE DEL KIT PARA EL COMFORT P70H49 El montaje está dividido en dos fases: Preparación del inserto Montaje del kit PRIMERA FASE: PREPARACIÓN DEL INSERTO RETIRAR LA REJILLA FRONTAL QUITANDO LOS DOS TORNILLOS.
  • Page 77 COMFORT P70h49 RETIRAR EL MARCO Y LOS SOPORTES 1 Y 2 SOPORTE REJILLA. QUITAR LOS 11 TORNILLOS INDICADOS Y DOS ESPECIALES. Quitar los 2 especiales...

  • Page 78: Segunda Fase: Montaje Del Kit

    COMFORT P70h49 SEGUNDA FASE: MONTAJE DEL KIT FIJAR LOS 12 TORNILLOS FIJAR EL SOPORTE DEL CARRIL DERECHO E IZQUIERDO USANDO LOS TORNILLOS RETIRADOS EN LA FIGURA 3 . Ranuras de regulación...
  • Page 79 COMFORT P70h49 FIJAR LA PARTE DE ATRÁS CON 4 TORNILLOS Y 4 TUERCAS. Parte de atrás Ranuras de regulación FIJACIÓN DE LA CAJA Y REJILLA FRONTAL Ranuras de regulación...
  • Page 80 COMFORT P70h49 FIJAR EL SOPORTE IZQUIERDO CON TORNILLOS. INSERTAR LA CAJA EN LOS CARRILES, INCLINÁNDOLA COMO SE INDICA EN LA FIGURA...
  • Page 81 COMFORT P70h49 FIJAR LA REJILLA CON LOS TORNILLOS RETIRADOS EN LA FIGURA 1. MONTAR LOS PERNOS PARA EL BLOQUEO DE LA CAJA Pernos de bloqueo...
  • Page 82 COMFORT P70h49 En caso de que la caja (en posición cerrada) presentase una holgura excesiva, es posible actuar como se describe a continuación: Apretar el tornillo para ajustar la caja, asegurándose de que el desplazamiento del cajón sea suave, y luego apretar la tuerca para mantener la posición.

  • Page 83: Uso De La Caja P70H49

    COMFORT P70h49 USO DE LA CAJA P70H49 Con la operación de carga completada realizar los mismos procedimientos que se realizaron para extraer la caja pero al contrario. Empujar la caja deslizante hasta que se detenga, girar la palanca hacia la izquierda, volver a colocar el marco superior y empujar toda la caja hasta que se detenga.
