Point de consigne de la TSE +
remise à zéro max. (54)
Active
Remise à zéro
LWT
max. (10)
o
(
F)
Point de consigne de la TSE
(44)
Le point de consigne actif est remis à zéro en utilisant les paramètres suivants :
1. Point de consigne de la TSE froide.
2. Point de consigne « Remise à zéro max. ».
3. Point de consigne « Démarrer la remise à zéro de Delta T ».
4. Delta T de l'évap.
La remise à zéro varie de 0 au point de consigne « Remise à zéro max. », tandis que
la TEE – TSE de l'évaporateur (Delta T de l'évap.) varie du point de consigne
« Démarrer la remise à zéro de Delta T » à 0.
Remise à zéro du signal externe de 4-20 mA
La variable « Eau de sortie active » est réglée par l'entrée analogique de remise à zéro
de 4 à 20 mA.
Paramètres utilisés :
1. Point de consigne de la TSE froide.
2. Point de consigne « Remise à zéro max. ».
3. Signal de remise à zéro de la TSE
La remise à zéro est égale à 0 si le signal de remise à zéro est inférieur ou égal à 4 mA.
La remise à zéro est égale au point de consigne de Delta T de la remise à zéro max. si le
signal de remise à zéro est égal ou supérieur à 20 mA. La valeur de remise à zéro variera
de façon linéaire entre ces extrêmes si le signal de remise à zéro se trouve entre 4 mA et
20 mA. Voici un exemple de l'opération de remise à zéro de 4-20 mA en mode Froid :

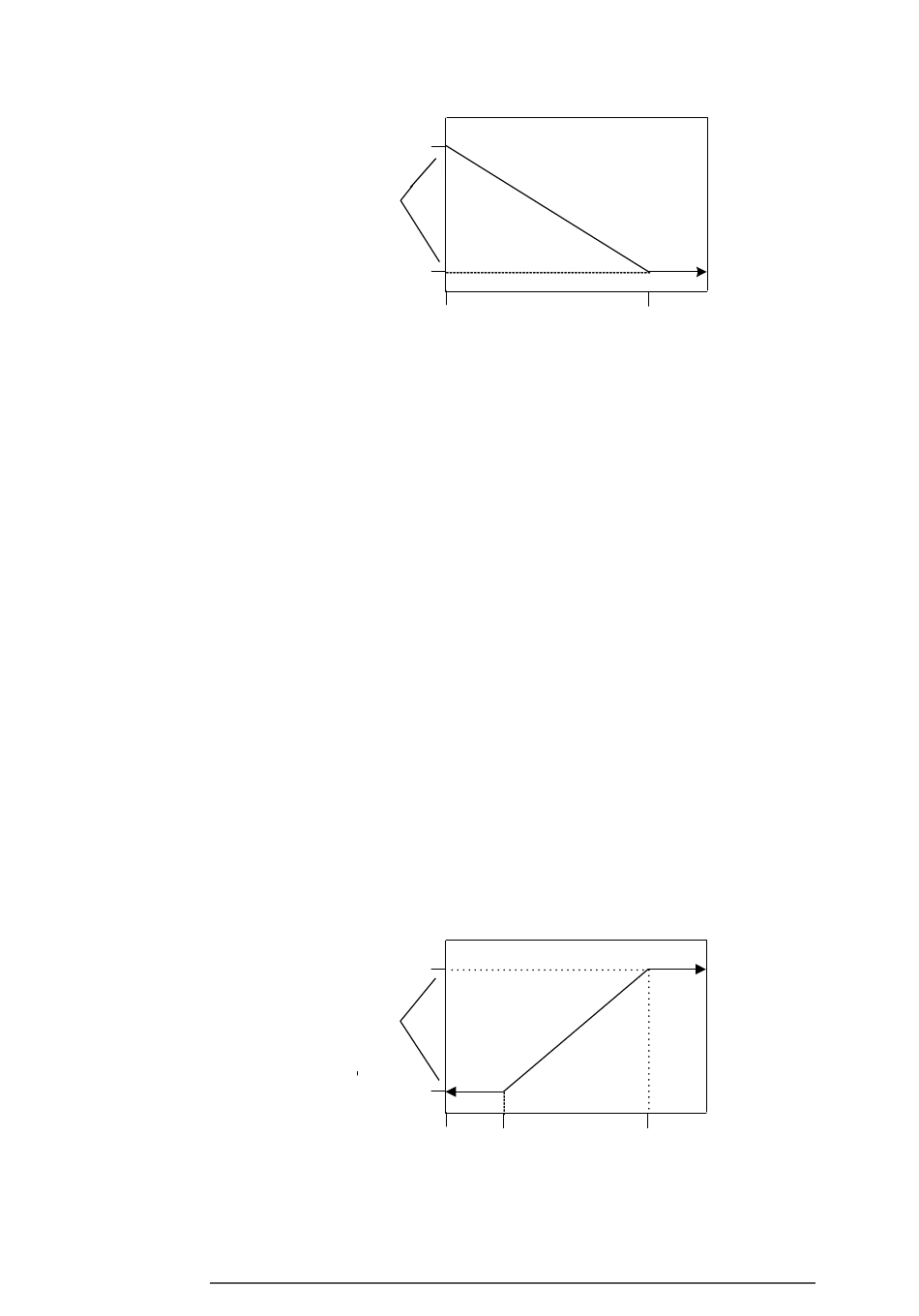

Remise à zéro de 4-20 mA – Mode Froid
TSE
Remise à zéro
active
max. (10)
(ºF)
Point de consigne
de la TSE froide
(44)
D-EOMAC00A04-14FR
- 29 -
Remise à zéro du retour
Démarrer la remise à zéro
0
Delta T de l'évap. (ºF)
(54)
0
4
Signal de remise à zéro (mA)
de Delta T
20
29
