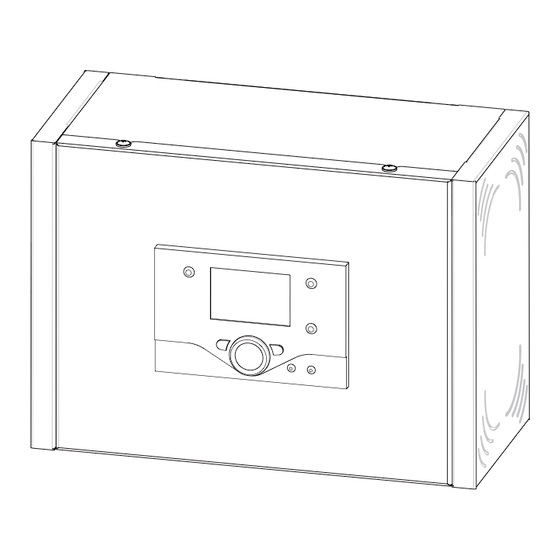

Régulation ControlBox
Réf. 074320
Kit 2ème circuit
Réf. 072701
Document n° 1480-5 ~ 22/03/2017
FR
EN
IT
NL
8
3
Notice de référence
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
DE
7
