Salus Controls FC600 Petit Guide

Thermostat pour ventilo-convecteur
Modèle: FC600
Petit guide
Introduction

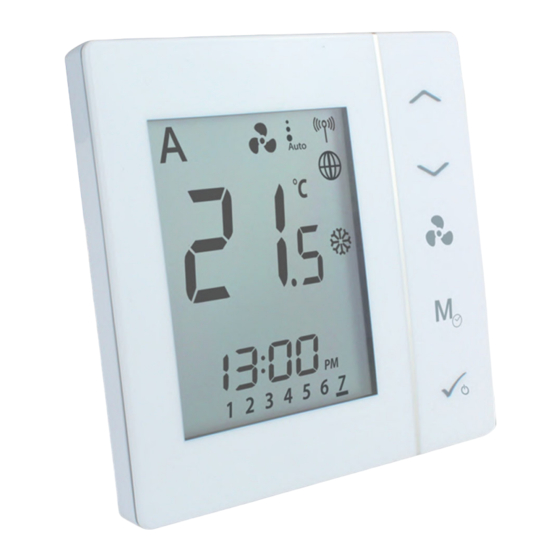

Le SALUS FC600 est un appareil conçu pour commander les ventilo-
convecteurs à 2 ou 4 tubes et pour réguler la température de votre maison
ou de votre lieu de travail. Pour fonctionner avec une connexion Internet
(mode en ligne), ce produit doit être utilisé avec la passerelle universelle
SALUS (UG600/UGE600) et l'application Smart Home SALUS
Vous pouvez également utiliser le SALUS FC600 sans connexion Internet
(mode hors ligne). Rendez-vous sur le site: www.salus-smarthome.com
pour la version PDF complète du manuel.
Conformité du produit
Ce produit satisfait aux exigences essentielles et aux autres dispositions
pertinentes définies dans les directives CE suivantes : 2014/30/UE, 2014/35/UE,
2014/53/UE et 2011/65/UE. Le texte intégral de la déclaration de conformité UE
est disponible à l'adresse Internet suivante : www.saluslegal.com.
Informations relatives à la sécurité
Utilisez le produit dans le respect des réglementations.
Conçu pour un usage intérieur.
Maintenez votre appareil au sec.
Déconnectez votre appareil avant de le nettoyer avec un chiffon sec.
Installation
Nom de la borne Fonction
L Entrée phase 230 VAC
N Entrée neutre 230 VAC
V1 4 tubes : pour sortie de vanne Eau chaude
2 tubes : pour chauffage ou refroidissement
V2 4 tubes : pour sortie de vanne Eau refroidie
2 tubes : pas besoin de raccorder la sortie V2
F1 Commande de la vitesse du ventilateur (faible)
F2 Commande de la vitesse du ventilateur (moyenne)
F3 Commande de la vitesse du ventilateur (élevée)
S1 Changement mode chaud/froid ou sonde tubulaire
S2 Capteur de présence ou capteur externe
COM Borne commune
Option de câblage 1
S1 et S2 ne sont pas connectées à des interrupteurs ou à des capteurs externes
2 tubes
FAN FAN
FAN
FAN
230V AC
230V AC
V1 : Vanne de chauffage ou de refroidissement
230V AC 230V AC
V2 : Non disponible
Option de câblage 2
S1 et S2 sont connectées à des interrupteurs ou à des capteurs externes
2 tubes
.
FAN
FAN
FAN FAN
230V AC 230V AC
230V AC
230V AC
V1 : Vanne de chauffage ou de refroidissement
V2 : Non disponible
Fonctions des touches
Key Fonction
Augmenter
Diminuer
Vitesse du ventilateur faible, moyenne, élevée, Auto, OFF
Brève pression
Sélection des modes
Touche
Numérique
chauffage/rafraîchisse-
mode
ment/éco
Programmable Neutralisation perma-
nente AUTO Sélection
chauffage/rafraîchisse-
ment/éco
Brève pression : confirmer la fonction
Longue pression (2 secondes) : activer/désactiver le mode veille.
Description des icônes LCD
4 tubes 1 2
25
24
23
22
FAN FAN
FAN
FAN 21
230V AC
230V AC
V1 : Vanne de chauffage
20
230V AC 230V AC
V2 : Vanne de refroidissement
19
18 17
4 tubes
1. Sélection automatique chaud/froid
2. Icône calendrier
3. Neutralisation permanente/temporaire
4. Le ventilateur fonctionne (icône activée)
5. Vitesse du ventilateur (faible, moyenne, élevée, Auto, OFF)
6. Communication sans fil avec utilisation de la passerelle universelle
7. FC600 est connecté à la passerelle universelle et à l'Internet
8. Unité de température
9. Mode chauffage ON
FAN
FAN 10. Mode rafraîchissement ON
11. Mode veille
FAN
FAN
230V AC
230V AC 12. Capteur de présence/absence
13. Fonction de verrouillage
230V AC
230V AC
V1 : Vanne de chauffage
14. Matin/après-midi
V2 : Vanne de refroidissement
15. Mode éco
16. Jour actuel du programme
17. Remplacement du filtre nécessaire
18. Heure actuelle
19. Voyants de capteur
20. Icône de minuterie
21. Numéro de programme
22. Voyants de capteur
)
Longue pression (2 secs
23. Voyants de capteur
Température de la pièce/prédéterminée
Décalage, Heure 24.
Icône signalant l'affichage de la température prédéterminée
25.
Calendrier de
programmation
Description des icônes LCD
Décalage
Heure & date
Mode
programmation
Démarrage
1. Avec la connexion entre UG600 / UGE600 et Internet pour les
options de câblage 1 et 2
3 4 5 6
1
7
8
9
3
10
11
12
4
16 15 14 13
6
8
9
Configurez votre appareil sur
Neutralisation
Neutralisation
temporaire permanente
2
M M
Assurez-vous que votre passerelle
universelle est bien installée et
ajoutée à l'application. La LED
doit être bleue.
5
3
7
9
10
M
M
3
Bravo !
l'application
Installation terminée.
(Mode veille)
Si vous voulez allumer le FC600
M
appuyez sur la touche ou
activez-le via l'application.
2 Sec
