1- Présentation
GP6 CPL est un gestionnaire de puissance pour l'habitat, neuf ou existant,
équipé en chauffage électrique.
• 8 voies de délestage (mono ou tri).
• Compatible compteur électronique ou compteur électromécanique.
Selon les organes à piloter, on associe au GP6 CPL différents types de récepteurs
(fil pilote, tout ou rien).
GP6 CPL communique avec les récepteurs en utilisant la transmission par courants porteurs
(pas de modification de l'installation électrique existante).
1.1 Principe
1.1.1 Le concept X2D
DELTA DORE maîtrise depuis de nombreuses années les transmissions numériques sur
les supports filaires (bus, courants porteurs, téléphonie) ou immatériels (infra-rouge, radio).
DELTA DORE construit une offre complète et évolutive de produits basés
sur le protocole X2D. Le marquage X2D garantit l'appartenance à cette gamme.
1.1.2 La transmission par courants porteurs

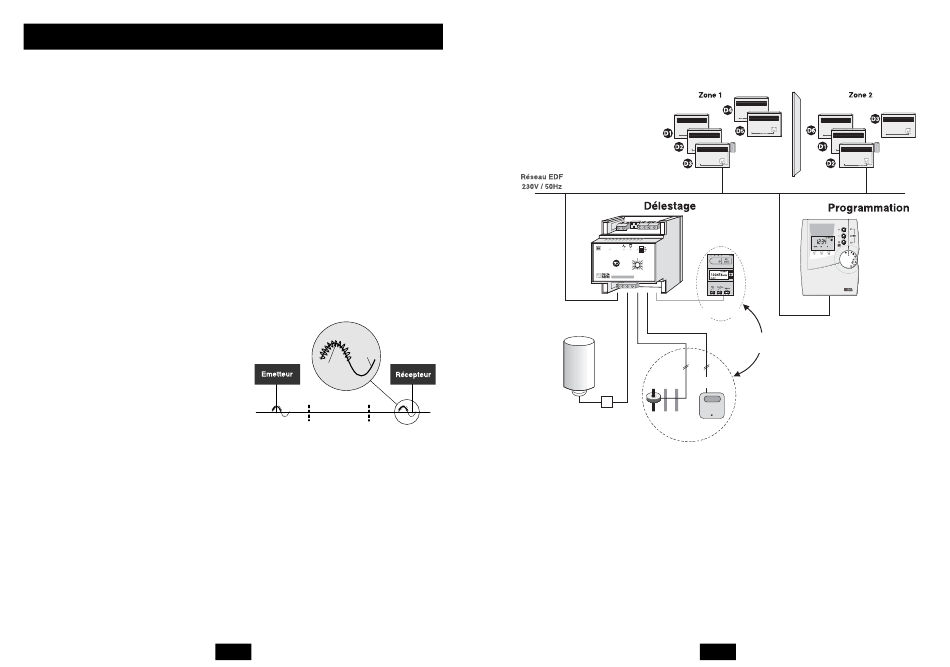

Le principe des transmissions "CPL" est de
superposer au signal présent entre les fils
phase et neutre (230 V, 50 Hz) un signal codé
de fréquence plus élevée
et de faible amplitude.
Le protocole DELTA DORE X2D répond à la
norme NF-EN50065-1 qui permet la coexisten-
ce de plusieurs systèmes CPL sur une même
installation.
Avantages :
- Pas de dégradations de l'installation existante
- Evolutivité du système
- Diversité des récepteurs
- Pas de filtre nécessaire en tête de l'installation électrique.
Dans le cas d'une installation en triphasé, vous devez utiliser un coupleur de phases (réf.
6051046) pour émettre sur les 3 phases simultanément.
50 Hz
Fréquence
porteuse
Réseau EDF 230V
- 2 -
1.1.3 Schéma de principe
Exemple d'application :
La commande de 2 zones de chauffage est assurée par un DRIVER 230 CPL.
GP6 CPL déleste 6 voies (D1 à D6).
OK
OK
CE
90
5
75
7,5
63
10
60
15
50
20
45
25
40
35 30
Amp.
GP6 CPL
ECS
Chauffe - eau
électrique
Mesure
de la
consommation
T.I
Contacteur
Ph1
Ph2
Ph3
Compteur
traditionnel
1.1.4 Les récepteurs
TC 51098 : Récepteur fil pilote pour chauffage à accumulation (réf. 6051098)
TC 51089 : Récepteur pour chauffage fil pilote, convecteurs
ou panneaux rayonnants (réf. 6051089)
AC 51102 : Récepteur prise tout ou rien 1 voie pour automatismes (réf. 6051102).
ou tout autre récepteur CPL X2D.
Compteur
électronique
OU
Contact
Heures Creuses
Wh
- 3 -
