(mm)
a Hauteur maximale des chutes de neige
Si l'unité est installée sur des supports muraux, installez-la comme
suit:
(mm)
a Hauteur maximale des chutes de neige
RXA42+50A2V1B
Série Split R32
4P518023-2 – 2017.11

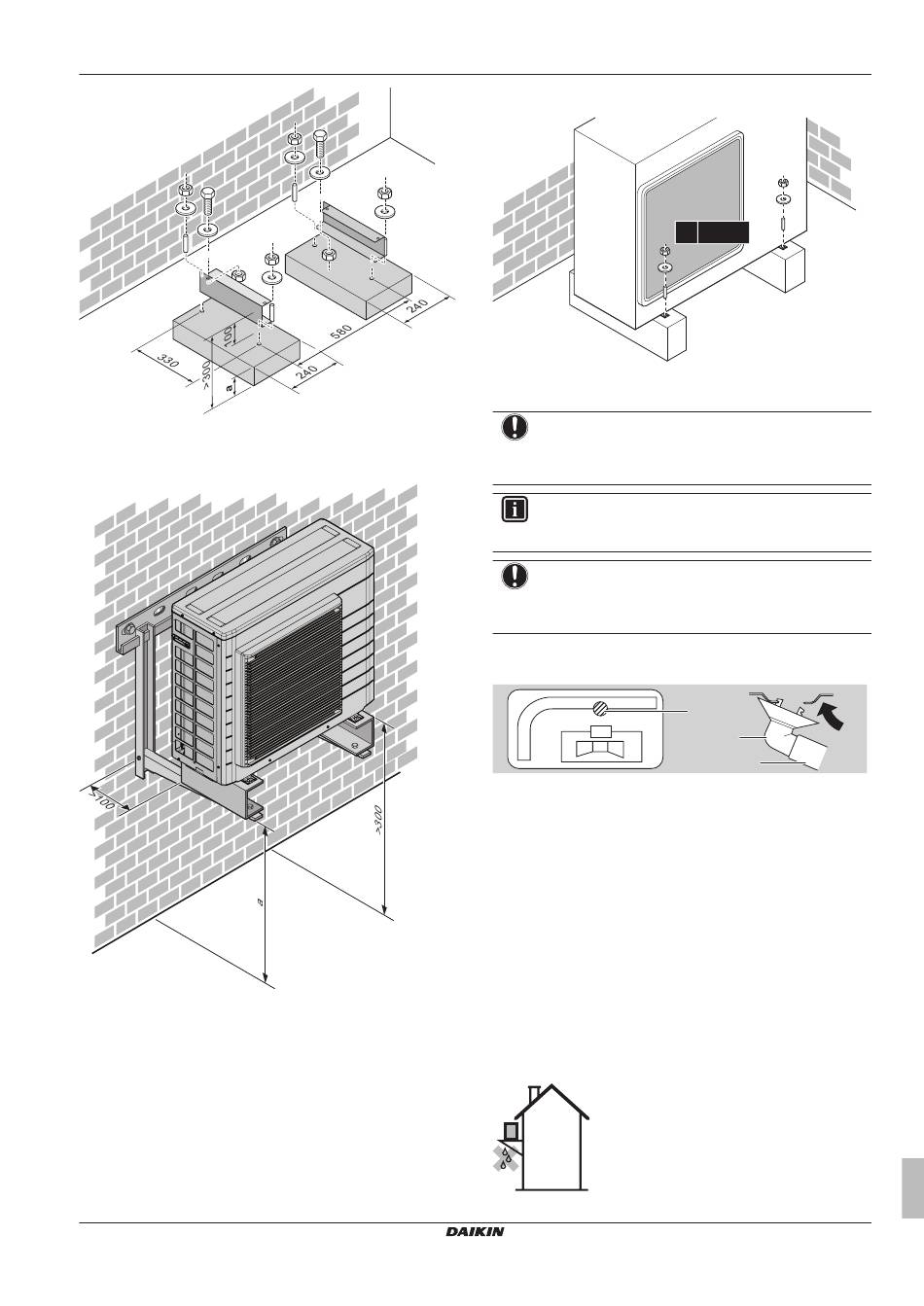

6.3.4 Installation de l'unité extérieure
6.3.5

Pour fournir le drainage

REMARQUE
Si l'unité est installée dans un climat froid, prenez les
mesures adéquates pour que le condensat évacué NE
puisse PAS geler.
INFORMATIONS
Pour en savoir plus sur les options disponibles, contactez
votre revendeur.
REMARQUE
Laissez un espace libre d'au moins 300 mm sous l'unité.
Veillez également à ce que l'unité soit positionnée au
moins 100 mm au-dessus du niveau de neige envisagé.
1 Utilisez un bouchon de vidange pour la vidange.
2 Utilisez un flexible de Ø16 (non fourni).
a Orifice de purge
b Bâti inférieur
c Bouchon de purge
d Flexible (non fourni)
▪ Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage
correct, de manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le
passage ne devienne PAS glissant en cas de températures
inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau
d'étanchéité à une distance de 150 mm au bas de l'unité de
manière à éviter toute infiltration d'eau dans l'unité et tout
écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
6 Installation
4× M8/M10
b
a
c
d
