13 Données techniques
Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). L'ensemble complet
des dernières données techniques est disponible sur l'extranet Daikin (authentification requise).
13.1 Schéma de câblage
Pour les pièces utilisées et la numérotation, reportez-vous au schéma de câblage sur l'unité. La numérotation des pièces se fait en numéros
arabes et par ordre croissant pour chaque pièce et est représentée dans l'aperçu ci-dessous au moyen du symbole "*" dans le code de la pièce.
: DISJONCTEUR
: CONNEXION
, : CONNECTEUR
: TERRE
: CÂBLAGE SUR SITE
: FUSIBLE
: UNITÉ INTÉRIEURE
INDOOR
: UNITÉ EXTÉRIEURE
OUTDOOR
BLK : NOIR
BLU : BLEU
BRN : BRUN
A*P : CARTE DE CIRCUITS IMPRIMÉS
BS* : BOUTON-POUSSOIR MARCHE/ARRÊT,
INTERRUPTEUR DE FONCTIONNEMENT
BZ, H*O : VIBREUR
C* : CONDENSATEUR
AC*, CN*, E*, HA*, HE*, HL*, HN*, : CONNEXION, CONNECTEUR
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DIODE
DB* : PONT DE DIODES
DS* : MICROCOMMUTATEUR
E*H : CHAUFFAGE
F*U, FU* (POUR LES CARACTÉRISTIQUES, : FUSIBLE
SE REPORTER À LA CARTE PCB À L' I NTÉRIEUR DE VOTE UNITÉ)
FG* : CONNECTEUR (MASSE DU CHÂSSIS)
H* : FAISCEAU
H*P, LED*, V*L : LAMPE PILOTE, DIODE ÉLECTROLUMINESCENTE
HAP : DIODE ÉLECTROLUMINESCENTE
(MONITEUR DE SERVICE VERT)
HIGH VOLTAGE : HAUTE TENSION
IES : CAPTEUR À ŒIL INTELLIGENT
IPM* : MODULE D'ALIMENTATION INTELLIGENT
K*R, KCR, KFR, KHuR, K*M : RELAIS MAGNÉTIQUE
L : SOUS TENSION
L* : BOBINE
L*R : RÉACTIF
M* : MOTEUR PAS À PAS
M*C : MOTEUR DU COMPRESSEUR
M*F : MOTEUR DU VENTILATEUR
M*P : MOTEUR DE POMPE DE VIDANGE
M*S : MOTEUR DE PIVOTEMENT
MR*, MRCW*, MRM*, MRN* : RELAIS MAGNÉTIQUE
N : NEUTRE
n=*, N=* : NOMBRE DE PASSAGES DANS LE CORPS EN FERRITE
PAM : MODULATION D'AMPLITUDE PAR IMPULSION
PCB* : CARTE DE CIRCUITS IMPRIMÉS
PM* : MODULE D'ALIMENTATION
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Série Split R32
4P518023-5D – 2019.04

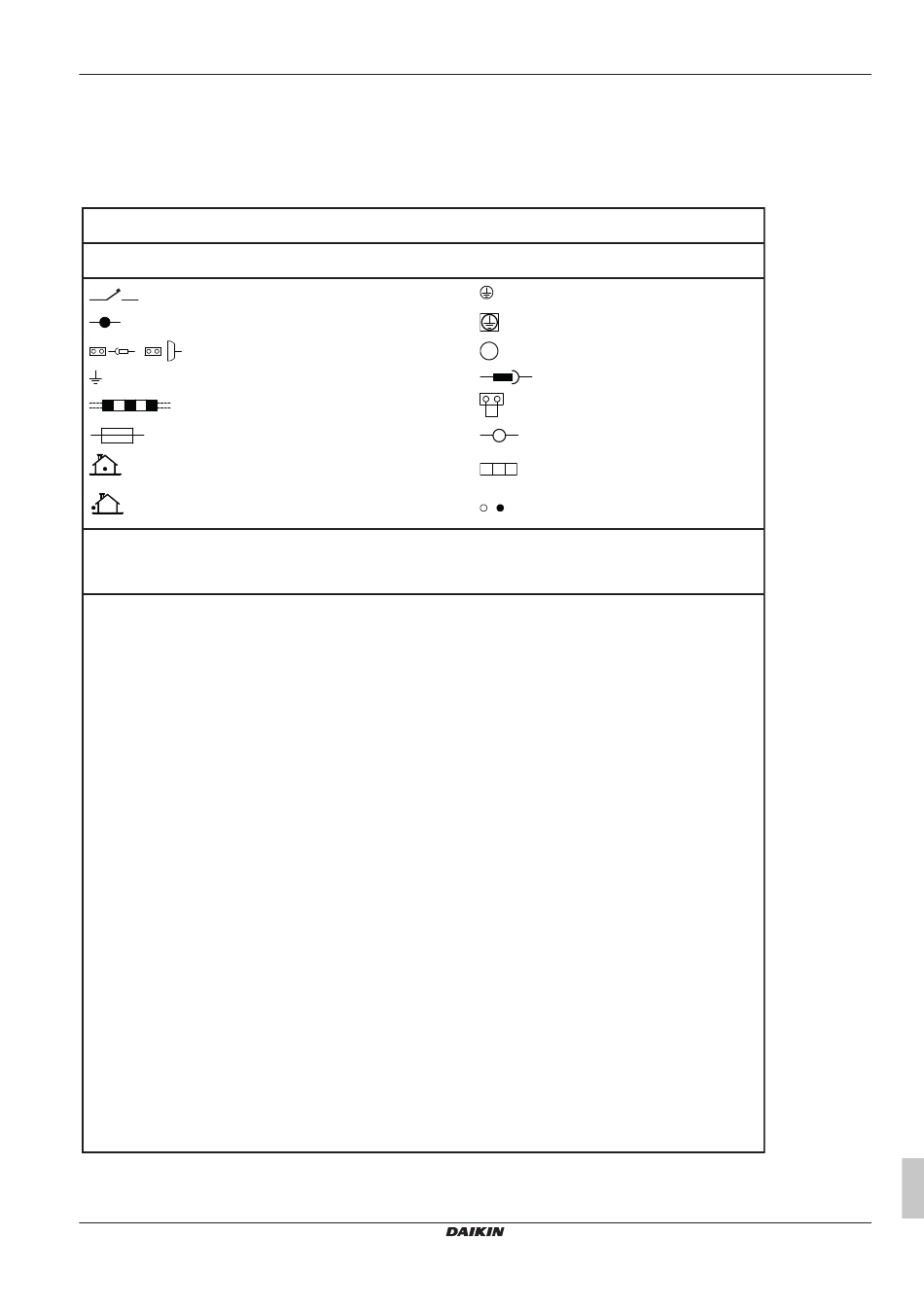

Légende du schéma de câblage unifié
GRN : VERT PNK
GRY : GRIS PRP, PPL :
ORG : ORANGE RED
: TERRE DE PROTECTION
: TERRE DE PROTECTION (VIS)
A
: REDRESSEUR
: CONNECTEUR DU RELAIS
: CONNECTEUR DE COURT-CIRCUITAGE
: BORNE
: BARRETTE DE RACCORDEMENT
: ATTACHE-CÂBLES
: ROSE WHT :
MAUVE YLW :
: ROUGE
PS : ALIMENTATION DE COMMUTATION
PTC* : PTC DE THERMISTANCE
Q* : TRANSISTOR BIPOLAIRE DE GRILLE ISOLÉE
(IGBT)
Q*DI : DISJONCTEUR DE PROTECTION
CONTRE LES FUITES À LA TERRE
Q*L : PROTECTION CONTRE LA SURCHARGE
Q*M : THERMORUPTEUR
R* : RÉSISTANCE
R*T : THERMISTANCE
RC : RÉCEPTEUR
S*C : CONTACTEUR DE FIN DE COURSE
S*L : CONTACTEUR À FLOTTEUR
S*NPH : CAPTEUR DE PRESSION (HAUTE)
S*NPL : CAPTEUR DE PRESSION (BASSE)
S*PH, HPS* : PRESSOSTAT (HAUTE) PRESSION
S*PL : PRESSOSTAT (BASSE) PRESSION
S*T : THERMOSTAT
S*RH : CAPTEUR D'HUMIDITÉ
S*W, SW* : COMMUTATEUR DE FONCTIONNEMENT
SA*, F1S : PARASURTENSEUR
SR*, WLU : RÉCEPTEUR DE SIGNAUX
SS* : SÉLECTEUR
SHEET METAL : PLAQUE DE LA BARRETTE
DE RACCORDEMENT
T*R : TRANSFORMATEUR
TC, TRC : ÉMETTEUR-RÉCEPTEUR
V*, R*V : VARISTANCE
V*R : PONT DE DIODES
WRC : TÉLÉCOMMANDE SANS FIL
X* : BORNE
X*M : BORNIER (BLOC)
Y*E : BOBINE DE LA VANNE
D'EXPANSION ÉLECTRONIQUE
Y*R, Y*S : BOBINE DE L'ÉLECTROVANNE D'INVERSION
Z*C : TORE MAGNÉTIQUE
ZF, Z*F : FILTRE ANTIPARASITE
13 Données techniques
BLANC
JAUNE
