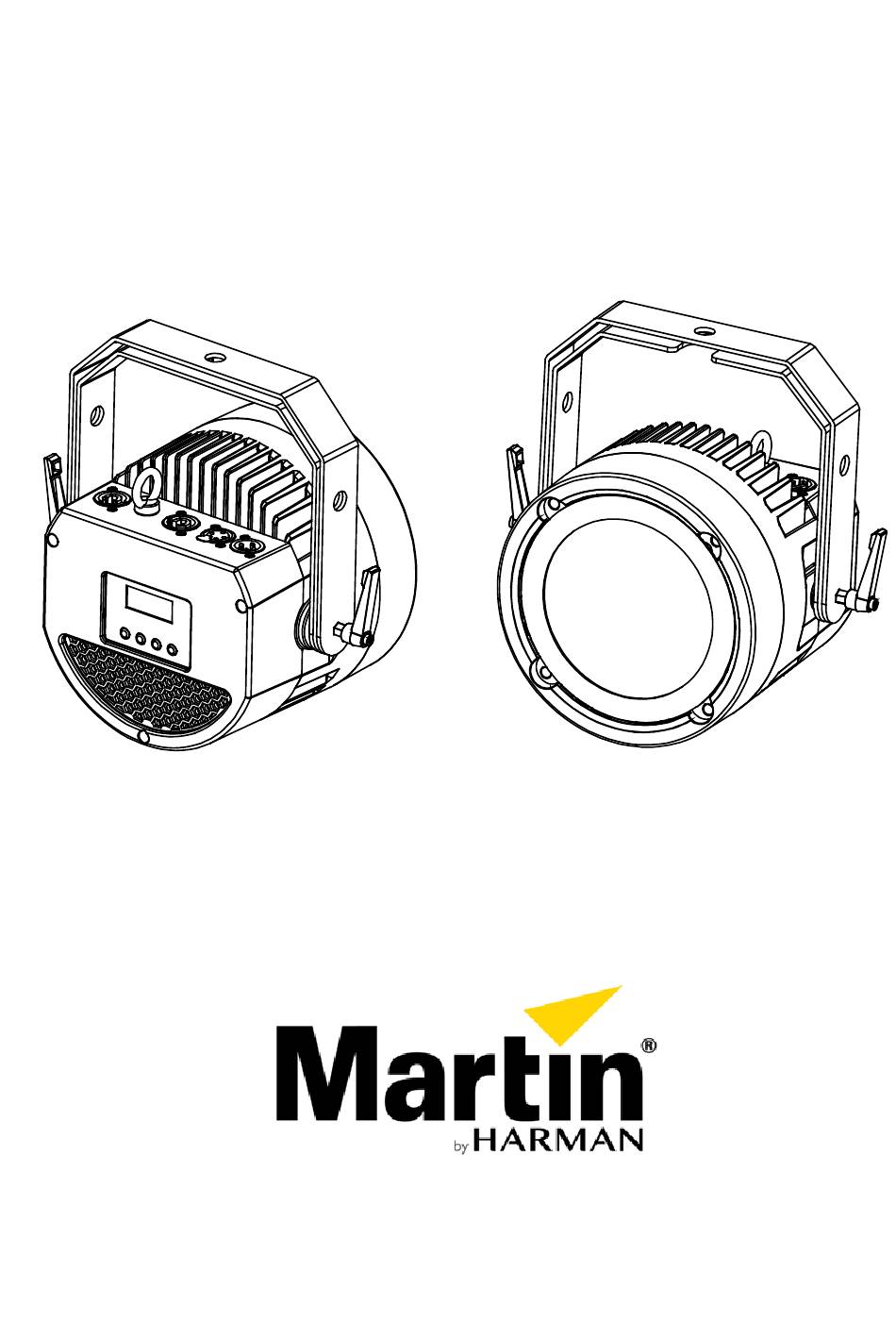

  • Page 1 RUSH PAR 3 RGB Mode d’emploi...
  • Page 2 © 2017 HARMAN® Professional Denmark ApS. Contenu sujet à modification sans préavis. HARMAN® Professional Denmark et ses filiales déclinent toute responsabilité en cas de blessure, de dommage, de perte directe ou indirecte, de préjudice immatériel, économique ou de toute autre nature liés à l’utilisation ou à l’impossibilité d’utiliser l’équipement, ou à la non- fiabilité...

  • Page 3: Table Des Matières

    Table des matières Précautions d’emploi ..................4 Introduction ......................8 Avant d’utiliser ce produit pour la première fois ..........8 Installation physique ..................9 Installation du produit au sol ................9 Fixation du produit sur une surface plane ............9 Montage du produit sur un pont ..............

  • Page 4: Précautions D'emploi

    Précautions d’emploi ATTENTION ! Lisez les précautions d’emploi de ce manuel avant d’installer, de mettre en service ou d’entretenir ce produit. Les symboles suivants correspondent à des consignes de sécurité importantes, présentes sur le produit et dans ce manuel : Attention ! Attention ! Attention !
  • Page 5 Pour toute question sur l’utilisation, le fonctionnement ou l’entretien de ce produit en toute sécurité, contactez votre revendeur Martin™ (pour plus de détails, voir www.martin.com/where-to) ou appelez le service d’assistance téléphonique 24 h/24 de Martin™ au +45 8740 0000, ou pour les USA, 1-888-tech-180.
  • Page 6 Protection contre les brûlures et les incendies N’utilisez pas le produit si la température ambiante (T ) dépasse 40 °C. La surface du produit peut atteindre 65 °C en fonctionnement. Évitez tout contact avec des personnes et des matériaux. Laissez le produit refroidir au moins 10 minutes avant de le manipuler.
  • Page 7 plateforme stable lors de l’installation, de l’entretien ou du déplacement du produit. N’utilisez pas le produit s’il manque des capots, des écrans ou des composants optiques, ou si ceux-ci sont endommagés. En cas de problème de fonctionnement, arrêtez immédiatement le produit et débranchez-le.

  • Page 8: Introduction

    Introduction Le RUSH PAR 3 RGB est un projecteur LED PAR mono-objectif avec couleur entièrement pré-mélangée à partir d’une LED COB RGB 36 W. Il produit des effets stroboscopiques et de dimmer électronique, et est fourni avec une lyre de fixation pour un montage au sol ou sur structure.

  • Page 9: Installation Physique

    Installation physique Attention ! Lisez la section « Précautions d’emploi » à la page 3 avant d’installer ce produit. Ce produit est destiné à une utilisation exclusivement en intérieur, dans un endroit sec et bien aéré. Veillez à ce que les évents de ventilation du produit ne soient pas obstrués.

  • Page 10: Sécuriser À L'aide D'une Élingue

    Pour fixer le produit à un pont à l’aide d’une pince : Vérifiez que la structure peut porter au moins 10 fois le poids de l’ensemble des appareils et équipements installés dessus. Interdisez l’accès à la zone de travail. Repliez les pieds de la lyre de fixation. Assurez-vous que les pinces de fixation sont en parfait état et homologuées pour la charge à...

  • Page 11: Montage Et Démontage De L'objectif

    Montage et démontage de l’objectif L’appareil est fourni avec un objectif qui rétrécit l’angle du faisceau. L’angle du faisceau est de 83° (angle de champ 106°) sans l’objectif, et de 14,5° (angle de champ 33°) avec l’objectif. L’objectif est maintenu en place par un anneau métallique qui s’attache à des aimants situés à...

  • Page 12: Alimentation

    Alimentation Lisez les « Précautions d’emploi » à la page 4 avant de brancher le produit au secteur. Attention ! Le câble d’alimentation secteur fourni avec le produit est destiné à alimenter un seul appareil sur le secteur. Ne raccordez aucun appareil à la prise MAINS OUT (prise de sortie) lorsque vous utilisez ce câble d’entrée.
  • Page 13 raccorder à un autre appareil dans une chaîne, vous devez vous procurer des câbles d’alimentation et des câbles de liaison de plus gros calibre (2,5 mm [14 AWG]), disponibles dans la gamme d’accessoires Martin, voir « Accessoires » à la page 34. Les câbles 14 AWG/2,5 mm Martin™...

  • Page 14: Vue D'ensemble Du Produit

    Vue d’ensemble du produit 1 – Écran L’écran sert à configurer le produit et à indiquer son statut. 2 – Boutons de commande • MENU : Appuyez pour activer le menu. Dans le menu, appuyez pour revenir au niveau précédent ou pour quitter le menu en haut. •...

  • Page 15: Liaison De Données De Contrôle

    Liaison de données de contrôle Une liaison de données DMX 512 est nécessaire pour commander le produit via DMX. Le produit est muni de connecteurs XLR à 5 broches pour les entrées/sorties de données DMX. Jusqu’à 32 appareils peuvent être reliés dans une chaîne d’alimentation. Le nombre total d’appareils dans un même univers DMX à...

  • Page 16: Connexion De La Liaison De Données

    et 3. Il permet « d’absorber » le signal pour éviter qu’il ne rebondisse et vienne créer des interférences. Si vous utilisez un splitter, terminez chaque branche de la ligne. Connexion de la liaison de données Pour connecter l’appareil aux données : Connectez la sortie DMX du contrôleur au connecteur d’entrée mâle DMX XLR de l’appareil le plus proche.

  • Page 17: Configuration Du Produit

    Configuration du produit Cette section vous explique les caractéristiques du produit, qui déterminent son mode de fonctionnement et de contrôle. Choisissez les réglages au moyen des menus du panneau de commande, ceux-ci sont sauvegardés même une fois l’appareil éteint. Les options peuvent également se régler sur la ligne DMX au moyen d’un contrôleur RDM compatible, voir «...

  • Page 18: Réglage Des Modes Dmx Et Maître-Esclave

    Réglage des modes DMX et maître-esclave Le produit peut être configuré de manière à fonctionner en mode DMX à 9 canaux, ou en mode esclave pour un fonctionnement maître-esclave. Action consécutive à une perte de DMX et configuration du mode maître Si l’appareil perd le signal DMX, il peut soit conserver son apparence actuelle, soit s’éteindre, soit générer un jeu de lumières en mode maître.
  • Page 19 Dans le menu SHOW SET, sélectionnez DIM MODE puis appuyez sur ENTER. Sélectionnez INSTANT (réglage par défaut) ou TUNGSTEN selon que vous souhaitez désactiver ou activer le temps d’atténuation. Appuyez sur ENTER pour confirmer et sur MENU pour quitter. Courbe dimmer La courbe dimmer influence la manière dont la luminosité...

  • Page 20: Informations Sur Le Produit

    Mode test manuel Vous pouvez définir manuellement les valeurs de contrôle DMX de chaque fonction. Cela peut être utile si vous souhaitez que le produit ait un faisceau fixe sans contrôleur DMX. Dans le menu TEST, sélectionnez MANUAL puis appuyez sur ENTER. Sélectionnez DIMFINE, DIMMER, STROBE, FX SET, COLOR, R, G, ou B et appuyez sur ENTER.

  • Page 21: Réglage Des Options Par Rdm

    Réglage des options par RDM Vous avez la possibilité de configurer le produit à distance par RDM via la ligne DMX. Martin® propose une gamme de contrôleurs compatibles RDM. Martin® M-PC est une application Windows disponible chez Martin® qui permet de configurer, de gérer et de contrôler une installation d’éclairage à...

  • Page 22: Fonctions Rdm

    Fonctions RDM L’appareil prend en charge au moins les fonctions RDM suivantes : Recherche d’appareils DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE Gestion d’appareils OBTENIR RÉGLER  DEVICE_INFO   IDENTIFY_DEVICE   DMX_START_ADDRESS  SOFTWARE_VERSION_LABEL  SUPPORTED_PARAMETERS  PARAMETER_DESCRIPTION  COMMS_STATUS  QUEUED_MESSAGE ...
  • Page 23  SENSOR_VALUE  DEVICE_HOURS  BOOT_SOFTWARE_VERSION_ID  BOOT_SOFTWARE_VERSION_LABEL  LAST_STATE  DIMMER_CURVE   SLOT_DESCRIPTION  RESET_DEVICE RUSH PAR 3 RGB Mode d’emploi...

  • Page 24: Effets

    Effets Cette section décrit les effets produits par le RUSH PAR 3 RGB. Reportez-vous à la section « Protocole DMX » à la page 27 pour une liste complète des canaux DMX et des valeurs requises pour contrôler les différents effets. imming L’intensité...

  • Page 25: Maintenance

    Maintenance Attention ! Lisez les « Précautions d’emploi » à la page 3 avant l’entretien du produit. Débranchez le produit avant toute manipulation de nettoyage ou d’entretien. Effectuez l’entretien des appareils dans un endroit qui ne présente aucun risque d’accident corporel provoqué par la chute de pièces, d’outils ou d’autres matériaux.

  • Page 26: Mise À Jour Du Micrologiciel

    Nettoyer le produit : Débranchez le produit et laissez-le refroidir au moins 10 minutes. Aspirez ou soufflez la poussière et les particules non adhérentes sur l’extérieur de l’appareil, sur les évents à l’arrière et sur les côtés avec de l’air comprimé à basse pression.

  • Page 27: Protocole Dmx

    Protocole DMX Type Valeur Canal Valeur Fonction d’atténuation par défaut Obturateur Obturateur fermé 8-15 Obturateur ouvert 16-131 Effet stroboscopique lent à rapide 132-139 Allumé 140-181 Fermeture rapide et ouverture lente Snap 182-189 Allumé 190-231 Ouverture rapide et fermeture lente 232-239 Allumé...
  • Page 28 Type Valeur Canal Valeur Fonction d’atténuation par défaut 76-80 Couleur 14 – LEE323 Jade 81-85 Couleur 15 – LEE115 Bleu paon 86-90 Couleur 16 – LEE140 Bleu d’été 91-95 Couleur 17 – LEE144 Bleu 96-100 Couleur 18 – LEE172 Bleu lagon 101-105 Couleur 19 –...
  • Page 29 Type Valeur Canal Valeur Fonction d’atténuation par défaut Lampe marche/arrêt, réinitialisation, personnalité 0-59 Réservé (pas de fonction) 60-64 Dimmer courbe linéaire 65-69 Dimmer courbe loi quadratique 70-74 Dimmer courbe loi carré inverse 75-79 Dimmer courbe en S 80-134 Pas de fonction Snap 135-139 Lissage activé...

  • Page 30: Menu De Commandes

    Menu de commandes Pour accéder au menu de commandes, maintenez la touche MENU enfoncée. Utilisez les flèches UP et DOWN pour naviguer dans les menus. Appuyez sur ENTER pour sélectionner une option de menu. Pour plus d’informations, voir « Utilisation des menus de commandes »...

  • Page 31: Guide De Dépannage

    Menu Réglage/valeur Explication Firmware Vx.x.x Micrologiciel du produit Réinitialisation des réglages Special Factory Yes/No d’usine * Pour quitter le mode Show ou le mode Test manuel, allez dans le menu DMX FUNCTION, sélectionnez l’option DMX MODE, changez le mode, puis appuyez sur MENU.
  • Page 32 Symptôme Causes probables Solutions Assurez-vous que l’adresse Le produit ne répond Adresse DMX erronée. DMX correspond à celle pas au contrôle DMX. indiquée sur l’unité de contrôle DMX. Dysfonctionnement dans le réseau DMX, dû à un câble Vérifiez que l’extrémité de la ou à...

  • Page 33: Spécifications

    Spécifications Physique Dimensions (L x l x H) ..............250 x 265 x 165 mm Poids ........................3,4 kg Effets dynamiques Dimming ..............0 à 100 %, contrôle grossier et fin Obturateur ..Effet stroboscopique et pulsations, ouverture instantanée et blackout Couleur ..............
  • Page 34 Connexions Entrée/sortie d’alimentation .............. Neutrik PowerCon Entrée/sortie de données DMX et RDM......Verrouillage XLR à 5 broches Alimentation électrique Alimentation secteur ........100–240 V puissance nominale, 50/60 Hz Bloc d’alimentation .......... Auto-détection électronique du secteur Consommation totale maximale de puissance ............. 30 W Courant d’appel typique à...
  • Page 35 Câble de relais 3 x 14 AWG, SJOOW POWCON- POWCON 1,2 m ..................P/N 91610175 Câble de relais 3 x 2,5 mm², H07RN-F POWCON- POWCON 2,5 m ..................P/N 91611799 Câble de relais 3 x 14 AWG,SJOOW POWCON- POWCON 2,5 m ..................P/N 91610176 Câbles, 16 A, pour entrée d’alimentation Câble d’entrée d’alimentation 3 x 2,5 mm², H07RN-F OPEN-POWCON 1,5 m ................
  • Page 36 Recyclage des produits en fin de vie Les produits Martin™ sont fournis conformément à la Directive 2012/19/CE du Parlement européen et du Conseil de l’Union européenne relative aux déchets d’équipements électriques et électroniques (DEEE), lorsqu’elle est applicable. Contribuez à sauvegarder l’environnement ! Aidez à la sauvegarde de l’environnement en vous assurant que ce produit sera recyclé.
