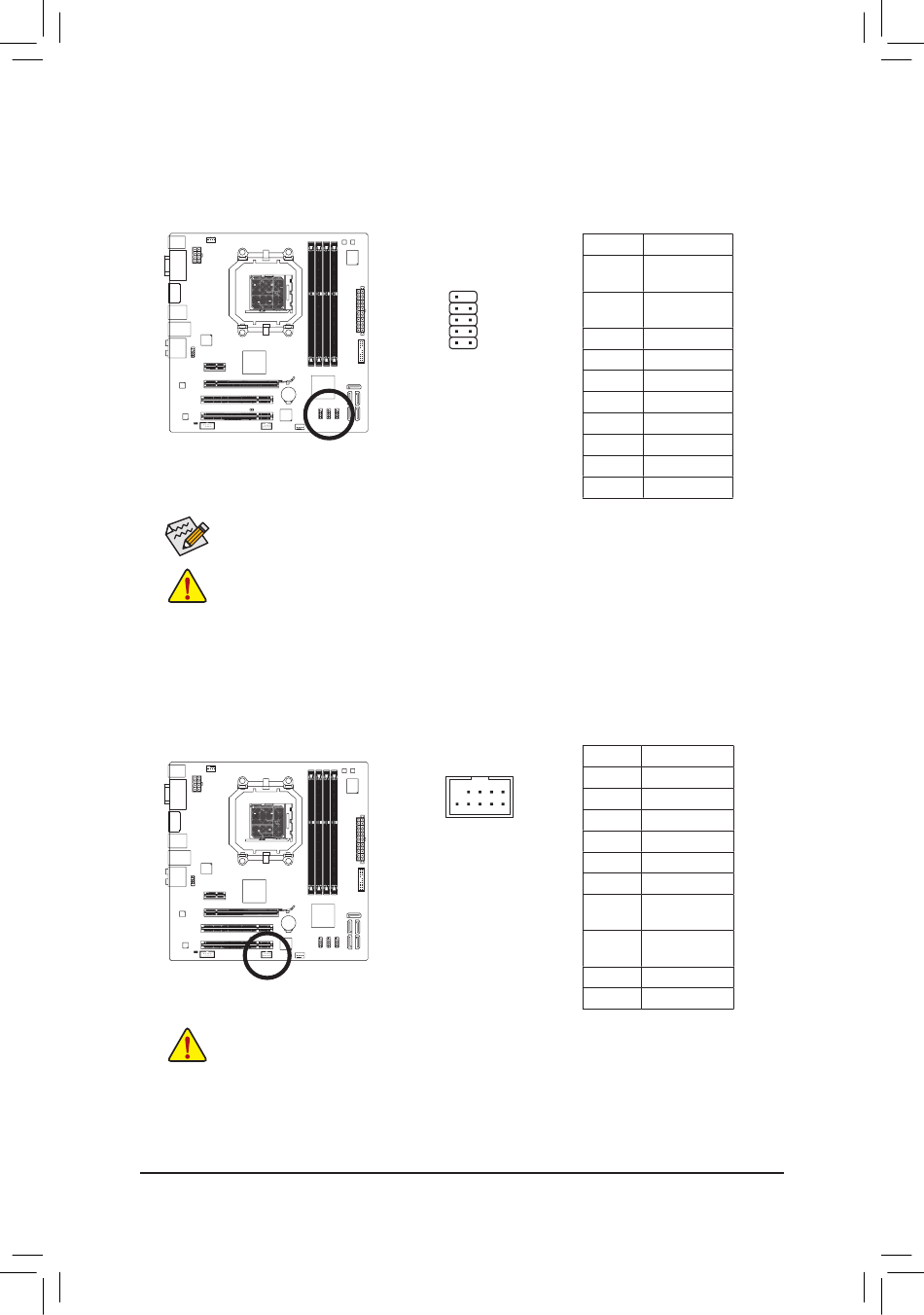

11) F_USB1/F_USB2/F_USB3 (En-têtes USB)
Les connecteurs sont conformes aux spécifications USB 2.0/1.1. Chaque connecteur USB peut fournir
deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le
revendeur local.
12) F_1394_1 (Embase IEEE 1394a)
UG
Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir
T
un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l'équerre IEEE 1394a en option,
veuillez contacter le revendeur local.
Lorsque le système est en mode S4/S5, seulement les ports USB routés à l'embase F_USB1
peuvent supporter la fonction ON/OFF Charge.
• Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans l'en-tête USB.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le
cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du support
USB.
• Ne branchez pas le câble du bracket USB dans l'embase IEEE 1394a.
• Avant d'installer le support IEEE 1394a, assurez-vous d'éteindre votre ordinateur et
de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du bracket IEEE 1394a.
• Pour connecter un périphérique IEEE 1394a, connectez une extrémité du câble du
périphérique à votre ordinateur, puis connectez l'autre extrémité du câble au périphérique
IEEE 1394a. Assurez-vous que le câble est fermement connecté.
Broche N. Définition
10
9
2
1
Broche N. Définition
9
1
10
2
- 23 -
23 - -
1
Alimentation
(5V)
2
Alimentation
(5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
MASSE
8
MASSE
9
Pas de broche
10
NC
1
TPA+
2
TPA-
3
MASSE
4
MASSE
5
TPB+
6
TPB-
7
Alimentation
(12V)
8
Alimentation
(12V)
9
Pas de broche
10
MASSE
Installation matérielle
