Manuels Connexes pour Dell S2718H
Sommaire des Matières pour Dell S2718H

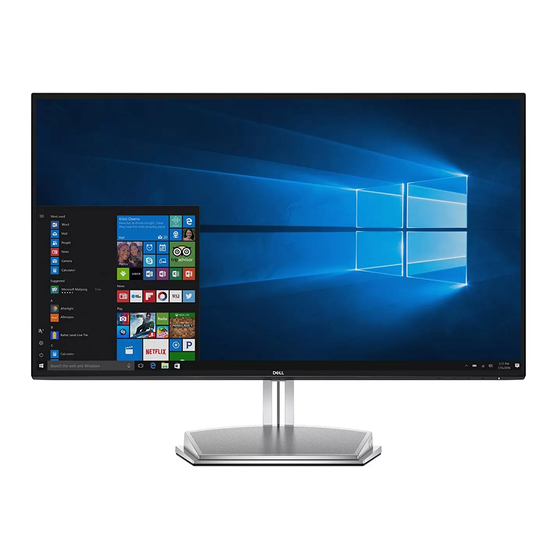

- Page 1 Guide de l’utilisateur Dell S2718H/S2718HX Modèle n° : S2718H/S2718HX Modèle réglementaire : S2718Hc...
-
Page 2: Remarques, Avertissements Et Mises En Garde
Toute reproduction de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Les marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques déposées de Dell Inc. Microsoft et Windows sont des marques commerciales déposées de Microsoft. -
Page 3: Table Des Matières
Table des matières À propos de votre moniteur ..........5 Contenu de l'emballage ................ 5 Caractéristiques du produit ..............6 Identifier les pièces et les commandes ..........8 Spécifications du moniteur ..............11 Capacité Plug and Play ...............18 Qualité du moniteur LCD et politique des pixels ......19 Instructions d'entretien ..............19 Installation du moniteur ............20 Connexion du socle ................ - Page 4 Guide de dépannage ............. 51 Test auto ....................51 Diagnostics intégrés ................52 Problèmes courants ................53 Guide de dépannage rapide ...............56 Problèmes spécifiques au produit ............58 Annexe ..................59 Règlements de la FCC (États-Unis uniquement) et autres informations réglementaires .............59 Contacter Dell ..................59...
-
Page 5: À Propos De Votre Moniteur
Contenu de l'emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous d’avoir tous les éléments et utilisez pour plus d'informations Contacter Dell s’il manque quelque chose. REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. -
Page 6: Caractéristiques Du Produit
Caractéristiques du produit Le moniteur à écran plat Dell S2718H/S2718HX a une matrice active, un transistor à couches minces (TFT), un écran à cristaux liquides (LCD) et un rétroéclairage DEL. Les fonctions du moniteur sont les suivantes : S2718H/S2718HX : Zone d'affichage visible de 68,6 cm (27 pouces) (mesuré... - Page 7 Jauge d'énergie qui indique le niveau d’énergie utilisé par le moniteur en temps ∞ réel. Optimise le confort oculaire avec un écran sans scintillement et une fonction ∞ ComfortView qui réduit les émissions de lumière bleue. À propos de votre moniteur...
-
Page 8: Identifier Les Pièces Et Les Commandes
Identifier les pièces et les commandes Vue de devant Boutons de commande Description Boutons de fonction (pour plus d'informations, voir Fonctionnement du moniteur) Bouton Marche/Arrêt À propos de votre moniteur... -
Page 9: Vue De Derrière
Dell. L'étiquette de service Dell est utilisé pour la garantie Dell et à des fins de gestion du service client et pour l'enregistrement du système de base. Gravure des informations Liste les certifications réglementaires. -
Page 10: Vue De Dessous
Vue de dessous Vue de derrière sans le socle du moniteur Description Utilisation Prise de l'adaptateur Pour connecter le câble d'alimentation avec un d'alimentation adaptateur 19,5V CC. Port haut-parleur Branchez le câble du haut-parleur. Port HDMI Utilisez le câble HDMI pour connecter votre ordinateur. -
Page 11: Spécifications Du Moniteur
CIE 1976 (84%), CIE 1931 (72%), >99% sRGB Fréquence de trame de prise 48-75 Hz en charge FreeSync (Port HDMI uniquement) Compatibilité Dell display manager Connectivité 1xHDMI (Ver 2.0 et Ver 1.4) 1 VGA Largeur des bords (bords de la 6,7 mm (supérieur) -
Page 12: Spécifications De La Résolution
Spécifications de la résolution Modèle S2718H/S2718HX Limites de balayage horizontal 31 kHz à 140 kHz (automatique) Limites de balayage vertical 48 Hz à 75 Hz (automatique) Résolution optimale préréglée 1920 x 1080 à 60 Hz pour le port VGA 1920 x 1080 à 75 Hz pour le port HDMI 1.4. -
Page 13: Liste De Prise En Charge De Cartes Graphiques Freesync
Veuillez consulter le site Web AMD pour connaître la liste de prise en charge graphique de FreeSync. http://www.amd.com/en-us/innovations/software-technologies/technologies- gaming/freesync Spécifications électriques Modèle S2718H/S2718HX Signaux d'entrée vidéo ∞ HDMI 1.4/HDMI 2.0, 600mV pour chaque ligne différentielle, impédance d’entrée de 100 ohm par paire différentielle, RVB analogique, 0,7 Volts +/-5%, polarité positive avec une impédance 100 ohms d'entrée de 75 ohm... -
Page 14: Caractéristiques Physiques
Caractéristiques physiques Modèle S2718H/S2718HX Type du câble de signal ∞ Numérique :détachable, HDMI, 19 broches ∞ Analogique :détachable, D-Sub, 15 broches Dimensions (avec le socle) Hauteur 453,6 mm (17,86 pouces) Largeur 612,7 mm (24,12 pouces) Profondeur 162,2 mm (6,39 pouces) -
Page 15: Caractéristiques Environnementales
Caractéristiques environnementales Modèle S2718H/S2718HX Température Fonctionnement 0°C à 40°C (32°F à 104°F) A l'arrêt ∞ Stockage : -20°C à 60°C (-4°F à 140°F) ∞ Transport : -20°C à 60°C (-4°F à 140°F) Humidité Fonctionnement 10% à 80% (sans condensation) A l'arrêt ∞... - Page 16 L'OSD fonctionne uniquement en mode de fonctionnement normal. Quand vous appuyez sur un bouton dans le mode Arrêt-Actif, le message suivants s'affiche : Dell S2718H/HX Il n’y a pas de signal venant de votre ordinateur. Appuyez sur une touche du clavier ou déplacez la souris pour le réveiller.
-
Page 17: Affectation Des Broches
Affectation des broches Connecteur VGA Numéro de broche Côté à 15 broches du câble de signal connecté Vidéo-Rouge Vidéo-Vert Vidéo-Bleu MASSE Test auto MASSE-R MASSE-V MASSE-B Ordinateur 5V/3,3V MASSE-sync MASSE Données DDC Sync H Sync V Horloge DDC À propos de votre moniteur... -
Page 18: Capacité Plug And Play
Connecteur HDMI Numéro de broche Côté à 19 broches du câble de signal connecté DONNÉES 2+ TMDS PROT. DONNÉES 2 TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS PROT. DONNÉES 1 TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS PROT. DONNÉES 0 TMDS DONNÉES 0- TMDS HORLOGE TMDS+ PROT HORLOGE TMDS... -
Page 19: Qualité Du Moniteur Lcd Et Politique Des Pixels
à voir mais cela n'affecte pas la qualité ou l'utilisation de l'affichage. Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site d'assistance de Dell : www.dell.com/ support/monitors. -
Page 20: Installation Du Moniteur
Installation du moniteur Connexion du socle REMARQUE : Le socle est détaché lorsque le moniteur est livré depuis l'usine. REMARQUE : Cela ne s'applique qu'à un moniteur avec un socle. Lorsque vous achetez un socle d'un type différent, veuillez vous référer au guide d'installation du socle en question pour plus d'informations. - Page 21 3. Insertion du support jusqu'au déclic. Installation du moniteur...
-
Page 22: Connecter Votre Moniteur
Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. REMARQUE : Ne branchez pas tous les câbles de l'ordinateur en même temps. Il est recommandé de faire passer les câbles à travers l'emplacement de gestion des câbles avant de les brancher sur le moniteur. -
Page 23: Configuration De Votre Haut-Parleur
2 boutons :volume + (Haut) et Volume - (Bas). 2. Placez le haut-parleur sur le socle du moniteur Dell comme indiqué ci-dessous. 3. Branchez le câble DIN sur le connecteur DIN situé à l'arrière du moniteur Dell, comme indiqué ci-dessous. - Page 24 4. Insérez le support de câble attaché au câble du haut-parleur dans la fente du support. Réglez la position du support de câble le long de la fente en conséquence. Installation du moniteur...
-
Page 25: Organisation Des Câbles
Organisation des câbles Utilisez le port de gestion des câbles pour organiser les câbles connectés à votre moniteur. Dépose du haut-parleur Installation du moniteur... - Page 26 Installation du moniteur...
-
Page 27: Retirer Le Socle
Retirer le socle REMARQUE : Pour éviter de rayer l'écran LCD lorsque vous enlevez le socle, assurez-vous que le moniteur est posé sur une surface propre et douce. REMARQUE : Cela ne s'applique qu'à un moniteur avec un socle. Lorsque vous achetez un socle d'un type différent, veuillez vous référer au guide d'installation du socle en question pour plus d'informations. - Page 28 4. Tout en appuyant sur le bouton de dégagement, extrayez le support. Installation du moniteur...
-
Page 29: Réglage De Lecture Par Défaut De L'ordinateur
Réglage de lecture par défaut de l’ordinateur Réglage de lecture Réglez le haut-parleur comme périphérique de lecture par défaut. Réglage des commandes de volume haut-parleur et ordinateur 1. Volume + Appuyez sur le bouton Volume + pour augmenter le volume. 2. - Page 30 3. Volume audio intégré Cliquez avec le bouton droit sur l'icône du haut-parleur. Vérifiez que le niveau de la barre de volume n’est pas à 0%. 4. Réglage de la balance de volume Cliquez avec le bouton droit sur l'icône du haut-parleur. Sélectionnez les Playback devices (périphériques de lecture).
- Page 31 Cliquez avec le bouton droit sur les Default Playback devices (périphériques de lecture par défaut) et sélectionnez Properties (Propriétés). Sélectionnez les Levels (niveaux) et cliquez sur Balance. 5. Options de contrôle du volume Cliquez avec le bouton droit sur l'icône du haut-parleur. Installation du moniteur...
- Page 32 Sélectionnez les Volume control options (options de contrôle du volume). Cliquez sur la case : All devices currently playing sound. (Tous les périphériques en cours de lecture sonore.) Installation du moniteur...
-
Page 33: Fonctionnement Du Moniteur
Fonctionnement du moniteur Allumer le moniteur Appuyez sur le bouton pour allumer le moniteur. Utilisation des boutons de commande Utilisez les boutons de commande dans la partie inférieure du moniteur pour régler l'image en cours d'affichage. Boutons de commande Le tableau suivant décrit les boutons de commande : Boutons de Description commande... -
Page 34: Contrôles Osd
Utilisez le bouton Menu pour afficher le menu OSD (affichage à l'écran) et sélectionner le menu OSD. Voir Menu Accéder au menu OSD. Utilisez ce bouton pour retourner au menu principal ou pour quitter le menu OSD principal. Quitter Utilisez le bouton Marche pour allumer et éteindre le moniteur. -
Page 35: Utiliser Le Menu À L'écran (Osd)
OSD ou lorsque vous patientez le temps que le menu OSD se ferme automatiquement. 1. Appuyez sur le bouton pour ouvrir le menu OSD principal. Menu principal pour l'entrée analogique (VGA) Dell S2718H/HX Conso. Énergie Luminosité/Contraste Réglage auto Source entrée... - Page 36 Icône Menu et Sous- Description menus Luminosité/ Utilisez ce menu pour activer le réglage Luminosité/ Contraste Contraste. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Réglage auto Source entrée Couleur A chage Audio Energie Menu Personnaliser Divers Résolution: 1920x1080, 60Hz Luminosité Luminosité permet de régler la luminosité du rétroéclairage.
- Page 37 Réglage auto Utilisez cette touche pour utiliser la fonction de réglage et d'ajustement automatique. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Réglage auto Appuyez sur pour régler l'écran automatiquement. Source entrée Couleur A chage Audio Energie Menu Personnaliser Divers Résolution: 1920x1080, 60Hz Le message suivant s'affichera sur un écran noir lorsque...
-
Page 38: Source Entrée
Source entrée Utilisez le menu Source d'entrée pour choisir entre les différents signaux vidéo qui sont connectés à votre moniteur. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Réglage auto HDMI Source entrée Sélection auto Couleur Réinit. source entrée A chage Audio Energie... - Page 39 Jeux HDR : Non compatible avec AMD FreeSync Appuyez sur les boutons pour régler les valeurs des trois couleurs (R, V, B) et créer votre propre mode de couleur personnalisé. Dell S2718HN/NX Conso. Énergie Luminosité/Contraste Modes de préréglage Standard Réglage auto ComfortView Source entrée...
- Page 40 ∞ RGB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur ou un lecteur de DVD via un câble HDMI. ∞ YPbPr : Sélectionnez cette option si votre lecteur de DVD supporte seulement la sortie YPbPr. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Réglage auto Format entrée couleurs Source entrée...
-
Page 41: Affichage
Affichage Utilisez le menu Affichage pour ajuster l'image. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Proportions Large 16:9 Réglage auto Position horizontale Source entrée Position verticale Couleur Sharpness A chage Finesse Audio Phase Energie Contraste dynamique Normal Menu Temps de réponse Personnaliser Réinit. - Page 42 Audio Dell S2718H/HX Conso. Énergie Luminosité/Contraste Source audio Audio PC Réglage auto MaxxAudio Eteint Source entrée Réinit. audio Couleur A chage Audio Energie Menu Personnaliser Divers Résolution: 1920x1080, 60Hz Source audio Vous permet de définir le mode de source audio sur : ∞...
- Page 43 Menu Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Langue Français Réglage auto Transparence Source entrée...
-
Page 44: Touche Raccourci
Les utilisateurs peuvent choisir une fonctionnalité entre Touche raccourci 1, Touche raccourci 2, Personnaliser la réinitialisation, Modes de préréglage et Luminosité/Con- traste et la définir comme touche de raccourci. Dell S2718H/HX Conso. Énergie Luminosité/Contraste Touche raccourci 1 Modes de préréglage Réglage auto... -
Page 45: Réinitialisation
(luminosité, équilibre des couleurs, etc.) via un logiciel sur votre ordinateur. Vous pouvez désactiver cette fonction en choisissant Désactivé. Activez cette fonction pour faciliter l’utilisation et améliorer les performances de votre moniteur. Dell S2718H/HX Conso. Énergie Luminosité/Contraste DDC/CI Activé Réglage auto Condtionnement LCD Désactivé... - Page 46 Messages d'avertissement de l'OSD Lorsque la fonction Contraste dynamique est activée (dans ces modes préréglés : Jeux ou Film), le réglage manuel de la luminosité est désactivé. Dell S2718H/HX Le contraste dynamique sera désactivé pour pouvoir régler manuellement la luminosité.
- Page 47 Dell S2718H/HX Aucun signal VGA de votre périphérique. Appuyez une touche du clavier ou déplacer la souris pour le réveiller. S’il n’y a pas d’a chage, appuyez le bouton du moniteur à nouveau pour sélectionner la source d’entrée correcte. Si le câble VGA ou HDMI n’est pas branché, une boîte de dialogue flottante, indiquée ci-dessous, s’affichera.
-
Page 48: Installation De Votre Moniteur
Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à Internet 1. Allez sur le site www.dell.com/support, saisissez l'ID de service , et téléchargez le dernier pilote pour votre carte graphique. 2. Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1920 x 1080. -
Page 49: Réglage De La Résolution Maximale De Film Hdr Et Jeux Hdr
3. Cliquez sur Modifier les réglages d'affichage. 4. Cliquez sur Réglages avancés. 5. Identifiez le fournisseur de votre carte graphique à partir de la description en haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc.). 6. Référez-vous au site Internet du fournisseur de votre carte graphique pour un pilote mis à... -
Page 50: Utiliser L'inclinaison
Utiliser l'inclinaison REMARQUE : Le socle est détaché lorsque le moniteur est livré depuis l'usine. 21° 5° Fonctionnement du moniteur... -
Page 51: Guide De Dépannage
Si le moniteur fonctionne correctement, il détecte qu'il n'y a pas de signal et un des messages suivants s'affiche. En mode de test automatique, le témoin d'alimentation LED reste en blanc. Dell S2718H/HX Pas de Câble HDMI L'a chage passe alors en mode économie d'énergie dans les 5 minutes. -
Page 52: Diagnostics Intégrés
Diagnostics intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur ou à vos ordinateur et carte graphique. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché... -
Page 53: Problèmes Courants
∞ Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD. ∞ Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : www.dell.com/support/monitors. Pixels allumés en ∞... - Page 54 ∞ Redémarrez l’ordinateur en mode de sécurité. Problèmes liés à la ∞ N'effectuez aucun dépannage. sécurité ∞ Contactez immédiatement Dell. Problèmes intermittents ∞ Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite. ∞ Réinitialisez le moniteur pour restaurer les Réglages d'usine (Réinitialisation).
- Page 55 Aucun son provenant des ∞ Assurez-vous que vous avez réglé le périphérique de lecture par enceintes défaut de votre système. ∞ Vérifiez l'intégrité de la connexion du câble haut-parleur reliant le moniteur et qu'elle est correctement faite. ∞ Éteignez le moniteur, débranchez le cordon d'alimentation puis rebranchez-le et rallumez le moniteur.
-
Page 56: Guide De Dépannage Rapide
Vérifiez que le haut-parleur est correctement installé. Configuration de votre haut-parleur Procédez à 2. Le haut-parleur est connecté au moniteur Dell mais aucun Réglage de lecture par défaut de son ne sort. Suivez le lien l’ordinateur Assurez-vous que le lecteur source audio est en train de lire de la musique. - Page 57 B : Symptômes : Liaison pour configuration - Son anormal (distorsion ou souffle) Guide de dépannage : 1. Bruit anormal émis par le haut-parleur. Configuration de votre Assurez-vous que la prise DIN est insérée correctement haut-parleur sans être lâche. ii. Débranchez et rebranchez le câble DIN pour vous assurer Réglage des qu'il est bien en place.
-
Page 58: Problèmes Spécifiques Au Produit
Problèmes spécifiques au produit Symptômes Solutions possibles spécifiques ∞ Vérifiez le réglage de Proportions dans l'OSD Affichage d'affichage. L'image de l'écran est trop petite ∞ Réinitialisez le moniteur pour restaurer les Réglages d'usine (Réinitialisation). Impossible de régler ∞ Éteignez le moniteur, débranchez le cordon d'alimentation puis le moniteur avec les rebranchez-le et rallumez le moniteur. -
Page 59: Annexe
Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
