Atlantic alféa extensa + Notice D'installation page 39

Pompe à chaleur alféa extensa +
• Modèles extensa + 13 et 16
Accès aux bornes de raccordement :
- Déposer la façade. Retirer les vis et le couvercle de
la façade.

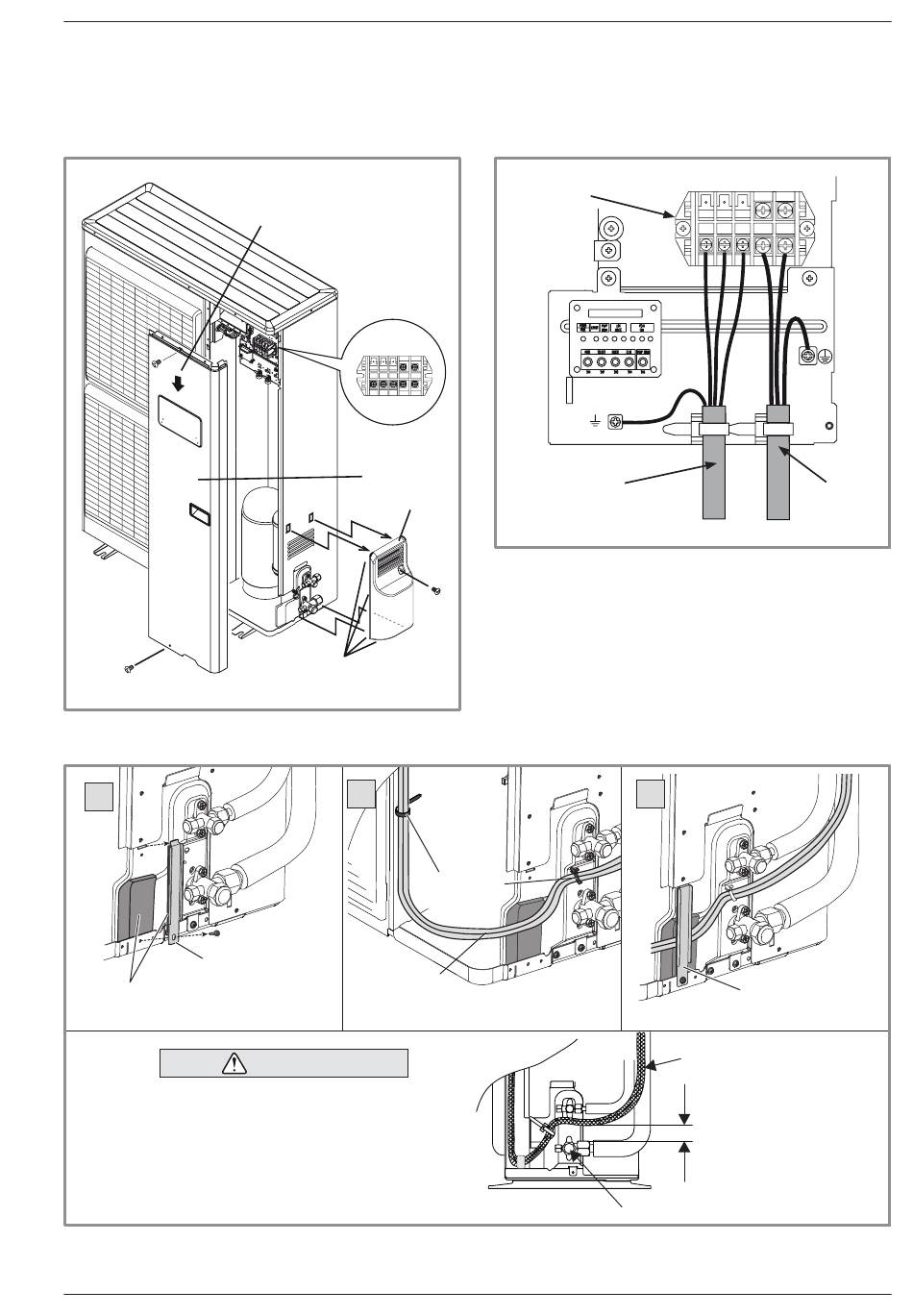

figure 35 - Accès au bornier de l'unité extérieure
modèles extensa + 13 et 16
1
Plaque de fixation
Isolant (joint)
Fixer les câbles afin qu'ils ne soient pas
en contact avec les tuyaux et les vannes.
figure 37 - Finalisation de la connexion de l'unité extérieure modèles extensa + 13 et 16
Notice d'installation "1734 - FR"
Retirer les vis
et pousser vers le bas
Bornier
Déposer
la façade.
Capot raccords
frigorifiques
Crochets
(4 emplacements)
2
Serre-câble
Câbles
(alimentation et
interconnexion)
ATTENTION
- Effectuer les raccordements suivant le(s) schéma(s)
(figure 39, page 42).
Bornier
Interconnexion entre
unité extérieure et
module hydraulique
figure 36 - Connexions au bornier de l'unité extérieure
modèles extensa + 13 et 16
- Utiliser les serre-câbles
débranchement accidentel des fils conducteurs.
- Utiliser la plaque de fixation pour tenir les câbles
contre la plaque isolante.
3
Vanne "gaz"
Alimentation
électrique
générale
afin d'éviter
Plaque de fixation
Câbles
Dégagement
tout
- 39 -
