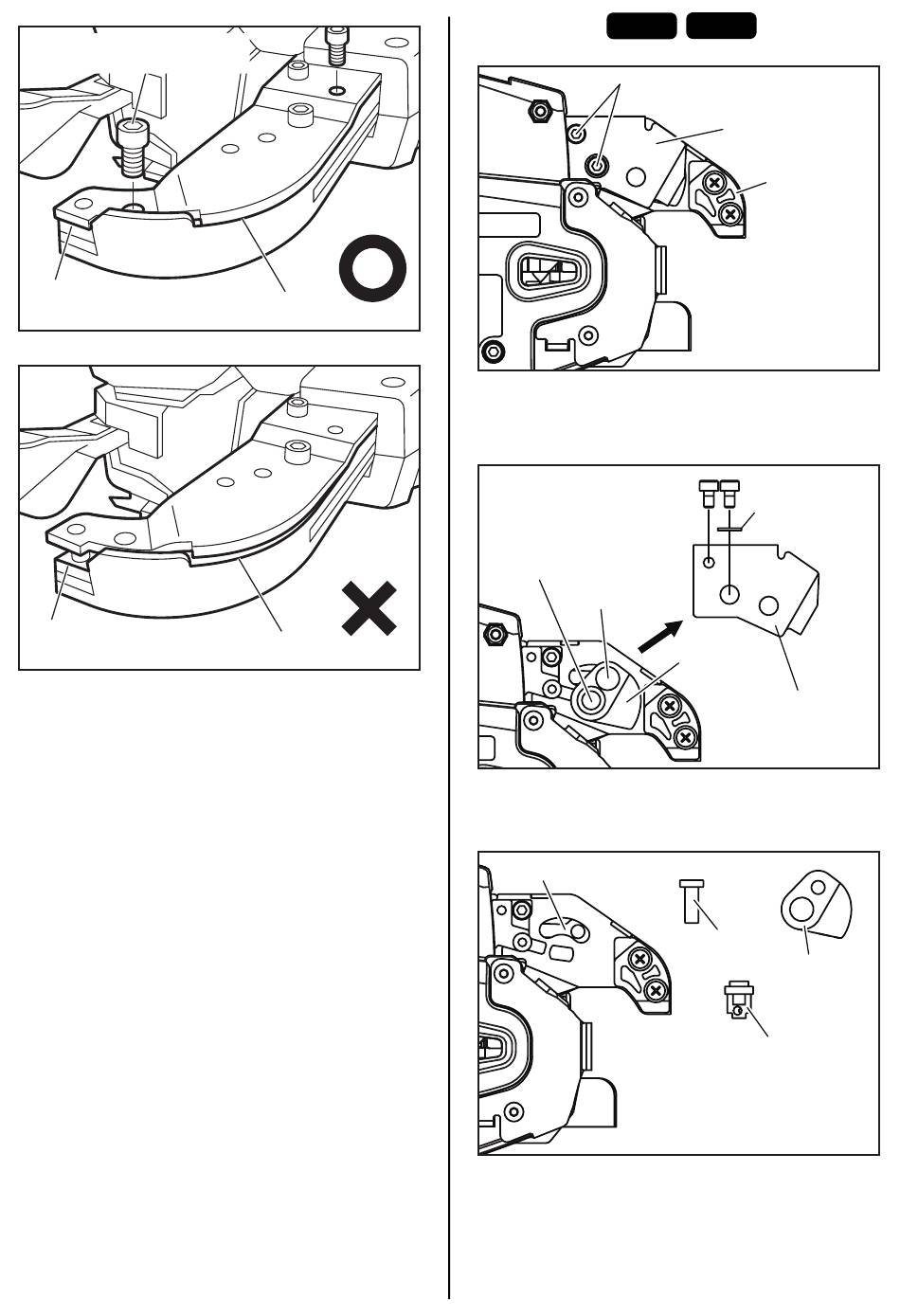

Boulon à tête à six pans
creux M3 × 6 (plaqué)
Les parties extérieures
sont alignées entre elles.
Les parties extérieures
ne sont pas alignées.
7. Assurez-vous que le bras B est assemblé
correctement et serrez les deux boulons
à tête à six pans creux M3 × 6 (plaqués).
(Couple de serrage : 172 cN·m
(15,2lbF·inch))
NOTICE
• Toutes les pièces sont-elles correctement
serrées ?
Assurez-vous que les parties extérieures sont
alignées et que les pièces sont correctement
assemblées, sans espace entre elles.
Correct
Pas
d'espace
Incorrect
Espace
Démontage
1. Desserrez les deux boulons à tête à six
pans creux M3 × 5 (plaqués).
Boulon à tête à six pans
creux M3 × 5 (plaqué)
Mâchoire fixe
Boulon à gradins
2. Retirez le bras B et les deux boulons à
tête à six pans creux M3 × 5 (plaqués).
Trou pour l'axe de l'actionneur
3. Retirez les mâchoires (fixe et mobile) et
nettoyez-les. (Les pièces démontables
sont : la mâchoire fixe, la mâchoire
mobile et le boulon à gradins.)
61
RB218
RB518
Boulon à tête à six pans
creux M3 × 5 (plaqué)
Bras B
Guide fil A
Rondelle 3 × 7
Mâchoire
Bras B
Boulon à gradins
Mâchoire fixe
Mâchoire
