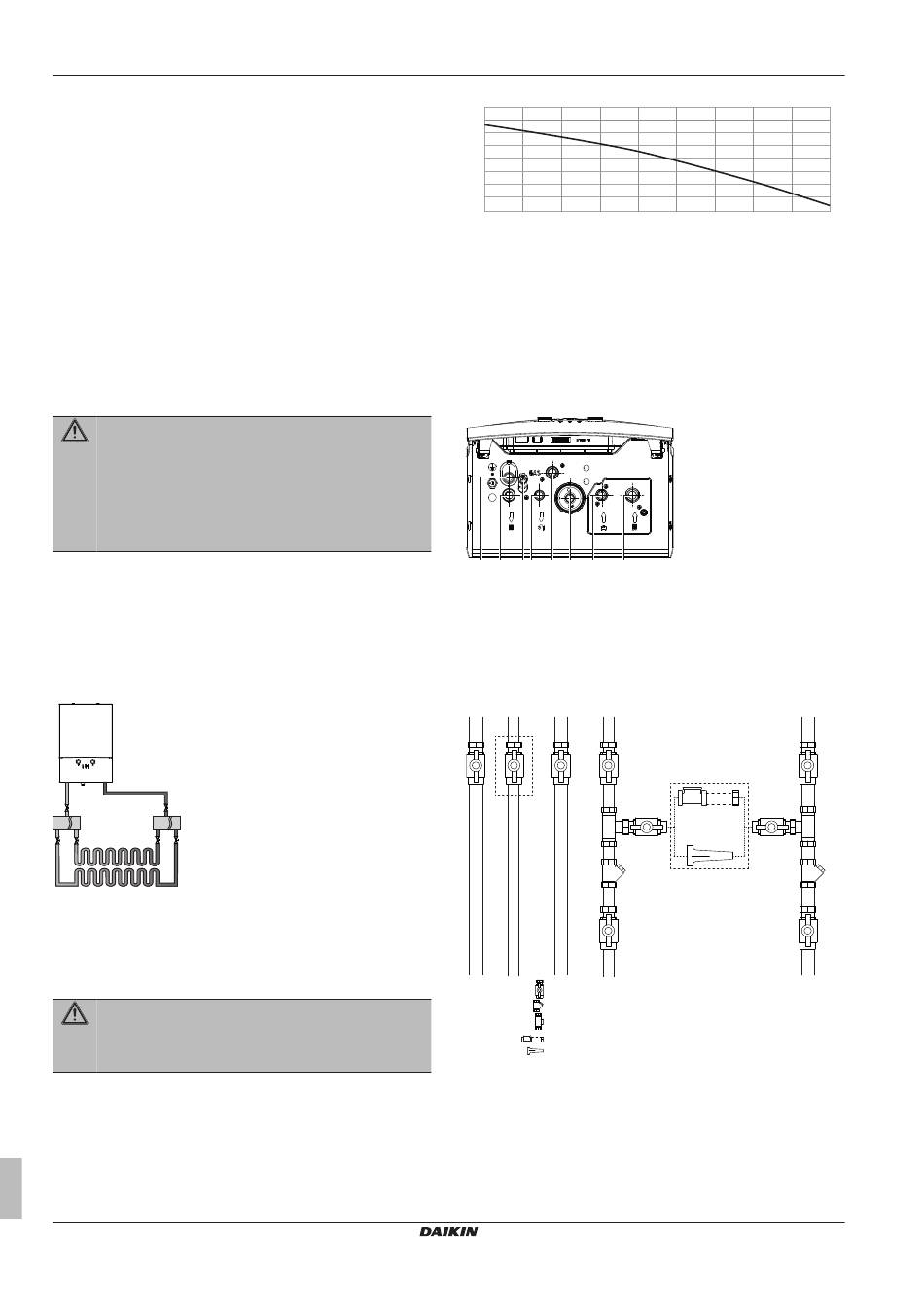

4 Installation
B
Pression de charge du système (bar)
*
Le régime de température de 50°C-40°C est prévu pour les
systèmes de chauffage au sol
Traitement de l'eau
L'eau de circuit de chauffage central inadéquate réduit la
fonctionnalité et le rendement de la chaudière au fil du temps. De
l'eau adéquate devrait disposer:
▪ D'un degré de pH entre 6,5 et 8,5
▪ D'une dureté inférieure à 15°fH et 8,4°dH
Des additifs adéquats peuvent être utilisés pour le traitement de
l'eau.
Si le système a besoin d'antigel, l'antigel choisi ne devrait pas
interagir avec du caoutchouc, du plastique de qualité commerciale et
les pièces en métal de la chaudière qui sont en contact avec l'eau
du chauffage central.
Pour l'utilisation de tout additif dans le système de chauffage central,
veuillez vous reporter aux consignes de leurs fabricants afin
d'assurer la fonctionnalité et la compatibilité ci-dessus.
AVERTISSEMENT
Le mélange d'additif inadéquat à l'eau du circuit de
chauffage central peut engendrer une perte de rendement
dans la chaudière ou des dommages à la chaudière et aux
autres éléments du circuit de chauffage central. Daikin
n'assume aucune responsabilité pour de tels dommages
ou l'inefficacité causée par l'utilisation d'un additif
inadéquat.
4.6
Exigences du chauffage au sol
Les systèmes de chauffage au sol exigent apparemment un débit
plus élevé et un ΔT plus faible. Cette chaudière peut être raccordée
à un système de chauffage au sol sans utiliser une deuxième pompe
et un collecteur sans pression à cause de sa puissance de pompage
élevée. Un raccordement direct est possible lorsque le système est
bien conçu et que la perte de pression est suffisamment faible.
Lorsque la chaudière est raccordée à une installation de chauffage
au sol, la température définie maximale du chauffage central doit
être
limitée
à
50°C
et
la
fonctionnement de la pompe doit être réglée sur 10 Kelvin dans le
menu des réglages locaux. Pour modifier ce réglage, reportez-vous
aux consignes d'entretien.
AVERTISSEMENT
Veillez à ce que les modifications de paramètres
expliquées ci-dessus soient effectuées afin d'éviter le
manque de confort de l'utilisateur.
4.7
Graphique de relèvement de
pompe résiduel
Le graphique de relèvement de pompe résiduel montre la quantité
de relèvement de pompe (mbar) qui reste pour le circuit de
chauffage central.
Manuel d'installation
12
différence
de
température
A (mbar)
800
700
600
500
400
300
200
100
0
0
200
400
600
A
Relèvement de pompe résiduel (mbar)
B
Débit (l/h)
4.8
Connexions
4.8.1
Raccords de tuyauterie
Raccords de tuyauterie des modèles D2CND028A1AA,
D2CND028A4AA, D2CND035A1AA et D2CND035A4AA
Retrouvez ci-dessous les raccords de tuyauterie de l'unité.
H
E
G
D
F
C
B
A
Raccord de retour de chauffage central, 3/4"
B
Raccord d'entrée d'eau froide sanitaire, 1/2"
C
Refoulement du purgeur de condensat
D
Raccord de sortie d'eau chaude sanitaire, 1/2"
E
Raccord d'alimentation du chauffage central, 3/4"
F
Raccord d'entrée du gaz, 3/4"
G
Vanne de remplissage (pour D2CND028A1AA et
D2CND035A1AA)
H
Refoulement de la vanne de sécurité
E
D
F
a
de
Vanne
Filtre
Raccord en T
Double clapet anti-retour + flexible de remplissage
Sectionneur
a
La vanne d'isolation sur le tuyau d'alimentation en eau
chaude sanitaire est provisoire.
b
Le groupe de remplissage externe utilisé avec les modèles
D2CND028A4AA et D2CND035A4AA. Utilisez un
sectionneur ou un double clapet anti-retour conformément
aux réglementations locales.
Les vannes d'isolation et les filtres doivent être utilisés juste avant
l'entrée de la tuyauterie de l'appareil comme indiqué dans la figure
ci-dessus.
Assurez-vous que les joints nécessaires soient en place.
800
1000
1200
1400
A
B
b
D2CND028+035A1/4AA + D2TND028+035A4AA
Chaudière murale à condensation
3P469346-5E – 2017.06
1600
1800
B (l/h)
A
