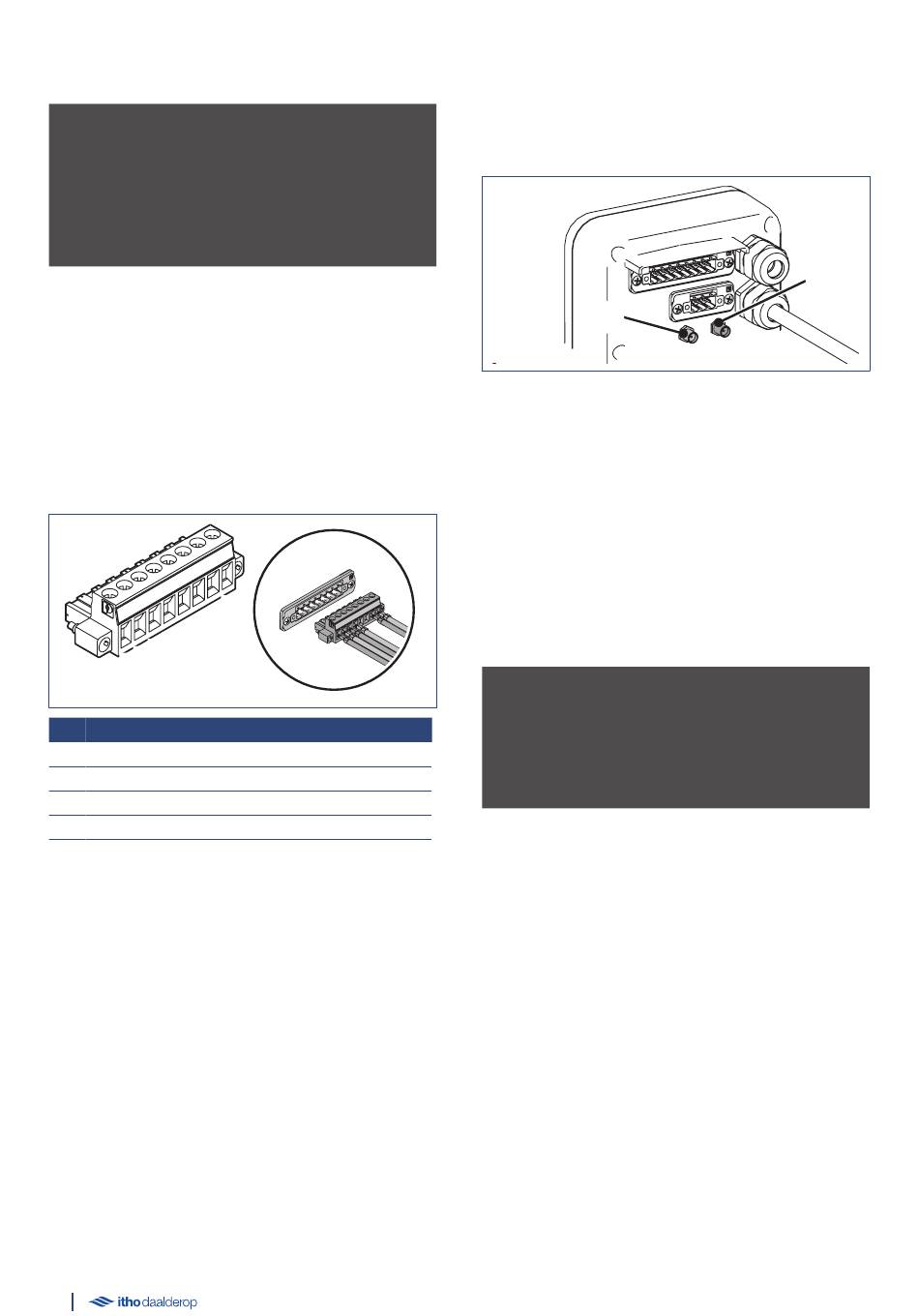

5.2.1. Raccordement imprimé de régulation
ä
Attention!
Raccordez toujours une sonde extérieure externe, sauf si la
pompe à chaleur a été enregistrée auprès de la Surveillance Itho
Daalderop.
En effet, la température extérieure est systématiquement
communiquée par la Surveillance Itho Daalderop.
Servez-vous du connecteur imprimé de régulation pour raccorder
les composants suivants :
Thermostat d'ambiance WP Spider
●
Sonde de température T1 ; Sonde extérieure (option)
●
Sonde de température T2 ; Ballon de stockage ; chauffe-eau
●
haut
Sonde de température T3 ; Ballon de stockage ; chauffe-eau bas
●
a) À l'aide d'un tournevis, raccordez les composants aux
raccordements PIN du connecteur destinés à cet effet.
7
6
5
4
3
2
1
7-8
Thermostat d'ambiance OpenTherm® (OT)
5-6
Sonde de température T1 Sonde extérieure (option)
3-4
Sonde de température T2 Chauffe-eau haut
1-2
Sonde de température T3 Chauffe-eau bas
b) Insérez le connecteur dans le raccordement correspondant de
la pompe à chaleur.
50
8
5.2.2. Option : Surveillance
Par défaut, la pompe à chaleur est préparée pour la Surveillance
Itho Daalderop.
IoT
Communication RF+
Les données sont envoyées sans fil à une passerelle centrale, qui
les transmet ensuite à un serveur de Itho Daalderop au moyen
d'une connexion Internet.
Communication IoT
Les données sont transmises à un serveur de Itho Daalderop au
moyen d'une connexion réseau mobile.
a) Raccordez l'/les antenne(s) fournie(s) au(x) connecteur(s) du
protocole de communication appliqué.
ä
Attention!
Il est nécessaire d'installer l'antenne du côté extérieur du
coffrage sol si la pompe à chaleur se trouve dans celui-ci. Cette
opération permet de réduire fortement les problèmes de
connexion.
b) Insérez l'antenne dans la traversée gauche ou droite du
coffrage sol et fixez l'antenne à l'aide de l'aimant sur le ballon
ou le coffrage sol.
RF+
