Manuel d'installation et d'utilisation du CW2900 encastrable
Annexe 6 :
Installation
du coupe-feu
des
tubes

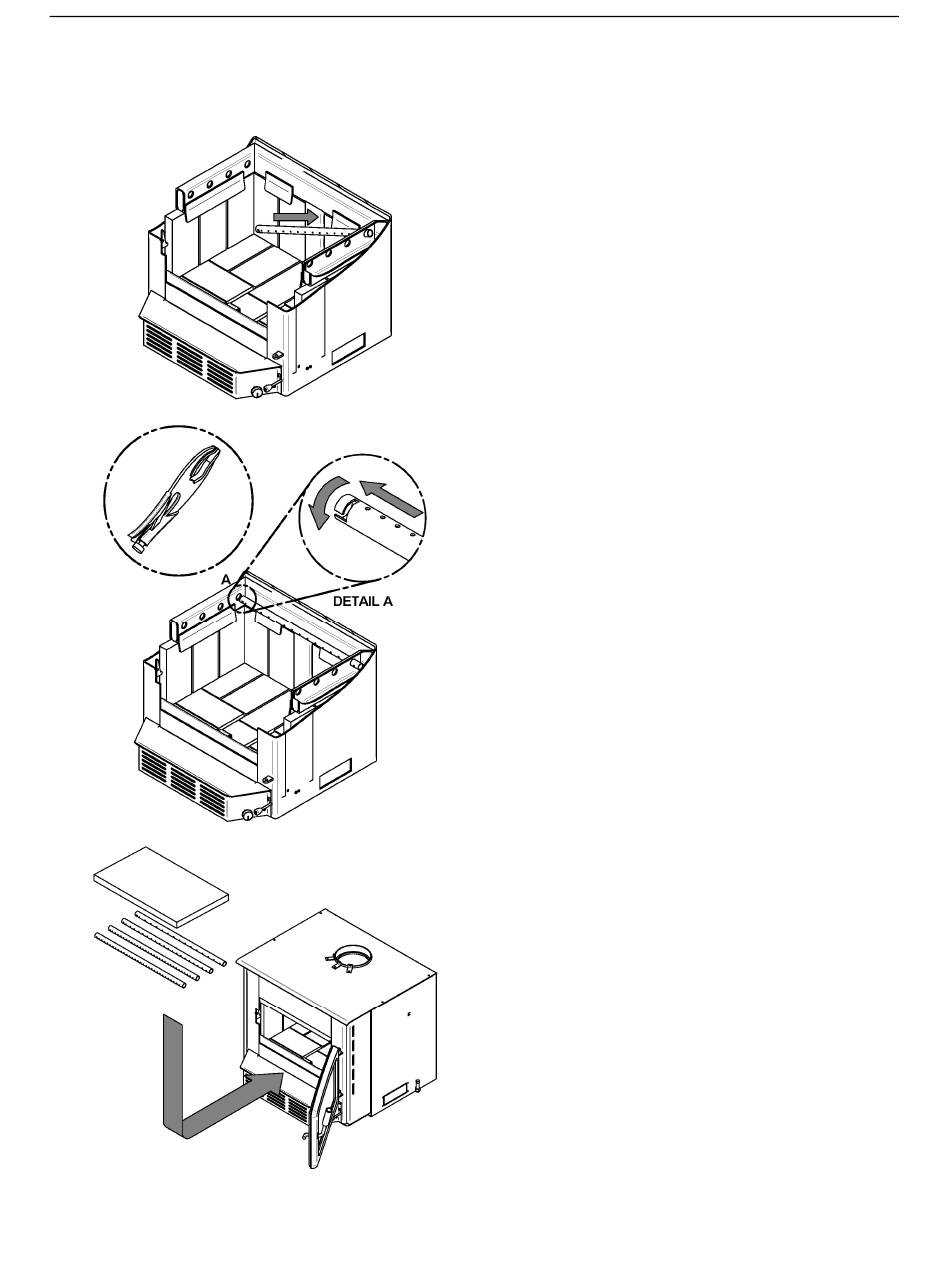

1. En commençant vers l'arrière, inclinez
et insérez le tube d'air secondaire
arrière dans le trou du fond de la
canalisation droite.
poussez le tube vers la gauche dans le
trou correspondant de la canalisation de
gauche.
2. Alignez le chemin du tube et la dent
dans le trou de la canalisation. Tenez le
tube à l'aide d'une pince de serrage et
suivez le mouvement décrit dans la
figure ci-contre, (DÉTAIL A) pour le
sécuriser en place. S'assurer que la
dent touche le fond du chemin du tube.
3. Répétez l'étape 1 et 2 pour les 2 tubes
arrière puis installez les coupe-feu
avant d'installer les 2 tubes avant.
4. Retirez dans l'ordre inverse.
d'air
secondaires
Ensuite, levez et
et
51
