DESSALINISATEUR D90 à D200 PRO AUTO
avec régulation automatique - 3.4 Notice de montage

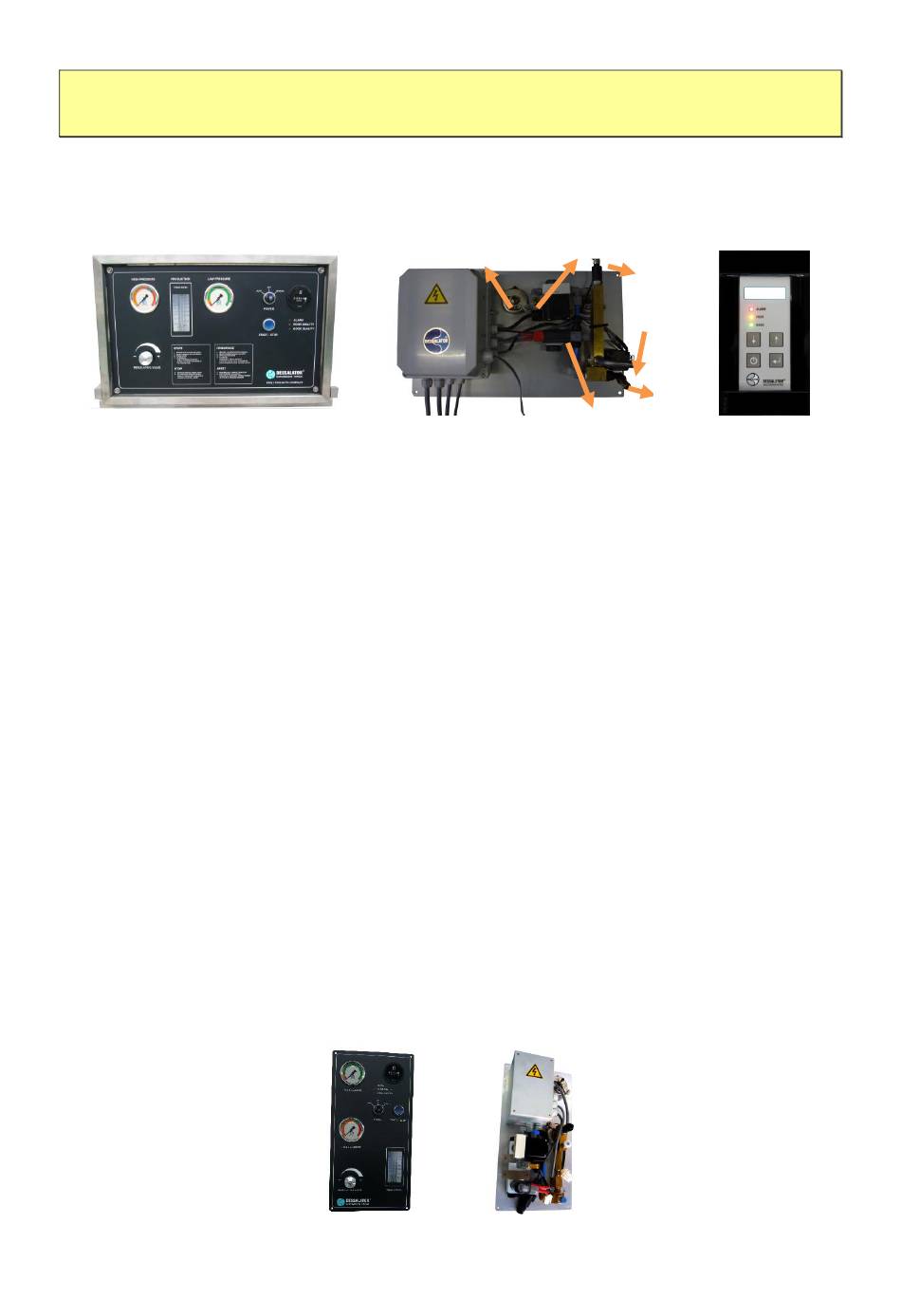

Tableau de commande de dessalinisateur :
Face avant
Les tableaux de commande à distance doivent être fixés sur un panneau vertical.
Plus le tableau sera rapproché de l'ensemble du dessalinisateur, plus facile sera le
tuyautage.
Mini commande à distance : permet le démarrage et l'arrêt sans utiliser le panneau
de commande principal.
Les numéros de chaque raccordement sont (voir schéma d'implantation au début du
manuel). :
-
N°8 (repère rouge) : Tuyauterie HP sortant des membranes.
-
N°6 (tuyau bleu diamètre 8/10mm) : Tuyau de production sortant des
membranes.
-
N°3 : Tuyau de production allant du tableau aux réservoirs. Vous devez prévoir
une longueur de Tricoflex de diamètre intérieur de 10mm que vous devez
raccorder soit sur les réservoirs d'eau douce, soit avant la pompe d'eau douce, à
condition qu'il n'y ait pas de clapet anti retour.
N°12 : Tuyau de rejet : Tricoflex de diamètre intérieur de 15mm
-
N°4 : Tuyau capillaire de 4mm (6m vous sont fournis). Il se branche sur le côté de
-
la pompe HP et sur le manomètre BP.
Version compacte :
Capillaire
Face arrière
Façade Verticale
Page 5
Vers réservoir
Capteur
HP vers
membrane
Rejet
Production
membrane
Commande
déportée
.
