Inclinaison et pivotement

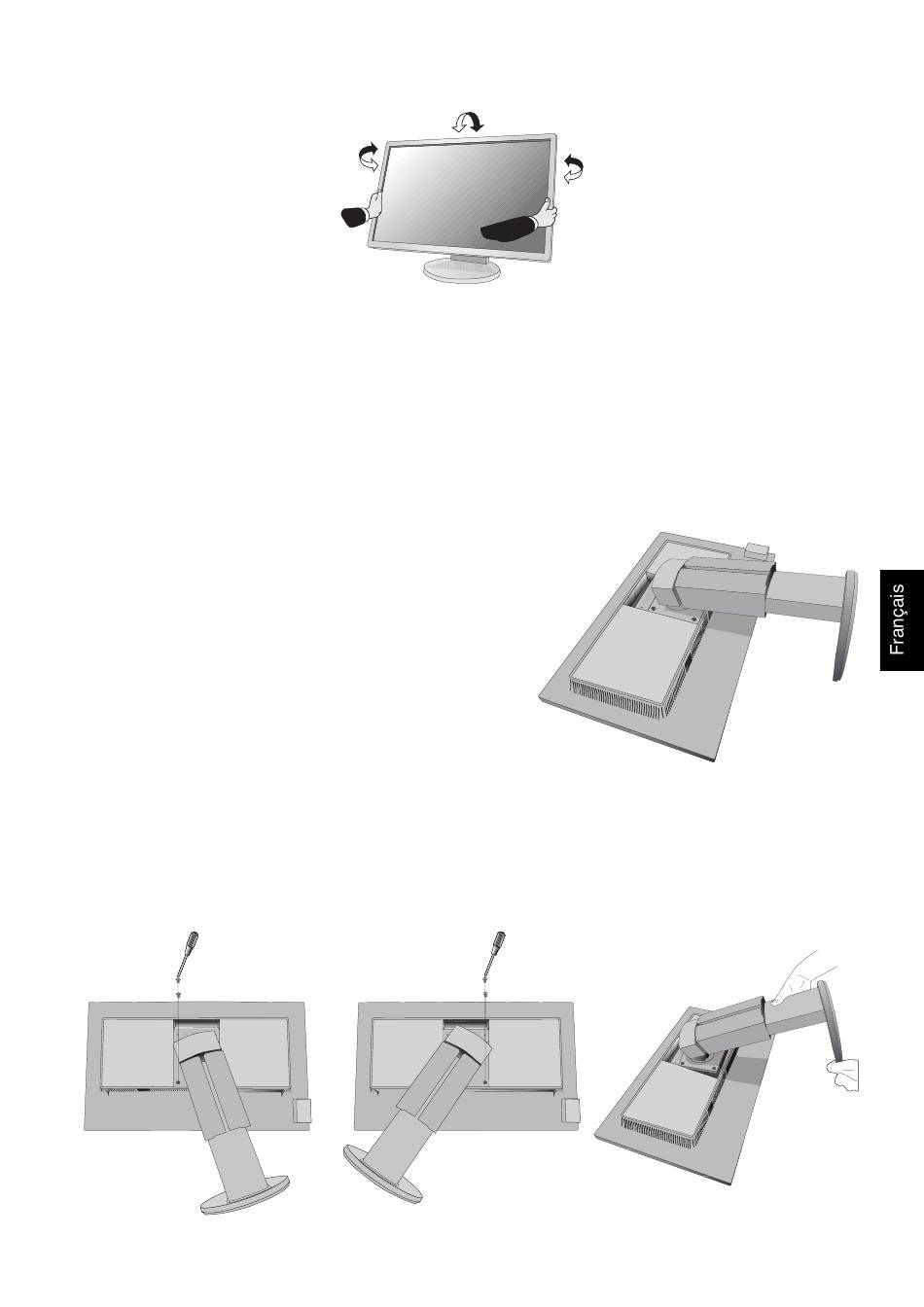

Tenez le haut et le bas de l'écran du moniteur et ajustez manuellement l'inclinaison et le pivotement souhaités (Figure TS.1).
REMARQUE : manipulez l'écran avec précaution lorsque vous l'inclinez.
Installation du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
Pour préparer le moniteur en vue d'un autre montage :
•
Suivez les instructions du fabricant pour le montage de l'écran.
•
Pour répondre aux exigences de sécurité, le support de montage doit pouvoir soutenir le poids du moniteur et être certifi é UL.
Comment retirer le support du moniteur à des fi ns de montage
Pour préparer le moniteur en vue d'un autre montage :
1. Déconnectez tous les câbles.
2. Placez une main de chaque côté du moniteur et levez ce dernier jusqu'à la position
la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive (Figure S.1).
REMARQUE : manipulez avec soin lorsque le moniteur est orienté vers le bas.
4. Retirez tout d'abord les 2 vis inférieures : Déplacez le support vers la
gauche et la droite pour retirer les 2 vis inférieures (Figure S.2, S.3).
5. Retirez les 2 vis supérieures.
REMARQUE : pour éviter que le support ne tombe, maintenez-le avec les mains
lorsque vous retirez les vis.
6. Retirez le support (Figure S.4).
7. Le moniteur est maintenant prêt pour un montage différent.
8. Connectez les câbles à l'arrière du moniteur.
REMARQUE : manipulez avec soin, en retirant le support du moniteur.
9. Inversez cette procédure pour fi xer à nouveau le support.
REMARQUE : au moment de fi xer à nouveau le support, faites attention à ce que la marque indiquant le côté supérieur
(TOP SIDE) se trouve au niveau de la partie supérieure du moniteur.
Figure S.2
Figure TS.1
Figure S.3
Français-9
Figure S.1
Figure S.4
