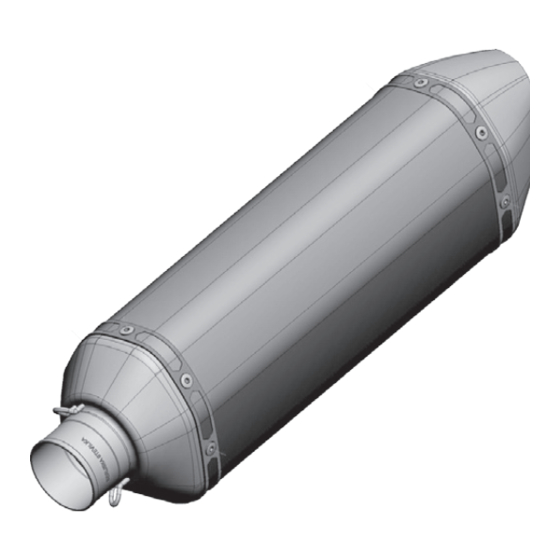

Akrapovic Racing Line Instructions D'installation

Masquer les pouces Voir aussi pour Racing Line:

Instructions d'installation (11 pages)

Instructions d'installation (62 pages)

Instructions d'installation (62 pages)

page de 62

/ 62
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Einbauanleitung

Akrapovič-Auspuffanlage Racing Line

Istruzioni per il montaggio

Impianto di scarico Akrapovič Racing Line

Instructions d'installation

Système d'échappement d'Akrapovič Racing Line

Instrucciones de montaje

Sistema de escape Akrapovič Racing Line

Instruções de montagem

Sistema de Escape Akrapovič Racing Line

Navodila za namestitev

Izpušni sistem Akrapovič Racing Line

251.05.901.044

*507009*

Version 1.0

06/2019

www.akrapovic.com

Sommaire des Matières pour Akrapovic Racing Line

Page 1 Einbauanleitung Akrapovič-Auspuffanlage Racing Line Istruzioni per il montaggio Impianto di scarico Akrapovič Racing Line Instructions d‘installation Système d‘échappement d‘Akrapovič Racing Line Instrucciones de montaje Sistema de escape Akrapovič Racing Line Instruções de montagem Sistema de Escape Akrapovič Racing Line Navodila za namestitev Izpušni sistem Akrapovič...
Page 2 www.akrapovic.com...
Page 3 Einbauanleitung Akrapovič-Auspuffanlage Racing Line 251.05.901.044 NUR FÜR DEN GEBRAUCH AUF GESCHLOSSENEN RENNSTRECKEN. NICHT FÜR DEN STRASSENGEBRAUCH VORGESEHEN. Version 1.0 06/2019 www.akrapovic.com...
Page 4 Akrapovič unterzieht alle Fälle von Verstößen gegen Urheber- und andere Rechte einer eingehenden Prüfung. Sollten Sie Grund zu der Annahme haben, dass es sich bei Ihrer Auspuffanlage nicht um ein Originalprodukt von Akrapovič handelt, wenden Sie sich bitte an unsere Partner vor Ort oder an Akrapovič unter info@akrapovic. com.
Page 5 SICHERHEITS- UND KONFORMITÄTSWARNUNG, BITTE SORGFÄLTIG LESEN BITTE ACHTEN SIE DARAUF, DASS VOR DEM ENTFERNEN DER ORIGINAL-AUSPUFFANLAGE UND DEM BEGINN DES EINBAUS IHRER NEUEN AKRAPOVIČ-AUSPUFFANLAGE ALLE UNTEN AUFGEFÜHRTEN TEILE ÜBERPRÜFT WURDEN: • DIESE ANLEITUNG IST SPEZIELL FÜR DAS AUF DER TITELSEITE ANGEGEBENE MOTORRAD VORGESEHEN, FÜR DAS SIE KONZIPIERT WURDE.
Page 6 Gesetze in Ihrer Region, bevor Sie ein Nachrüstteil oder eine Nachrüstanlage in Ihr Fahrzeug einbauen, um sicherzustellen, dass alle anwendbaren Gesetze eingehalten werden. Weder Akrapovic d.d. noch ihre Tochtergesellschaften garantieren, dass eines ihrer Teile oder eine ihrer Anlagen diesen Gesetzen entspricht.
Page 7 Werkzeug und Ausrüstung • Federzieher • 27er Quergriff-Torxschlüssel • 40er Quergriff-Torxschlüssel TEILELISTE Folgende Teile sollten sich im Karton befinden: • Einbauanleitung • ggf. Homologations-Zertifikat/Konformitätsdokumente • Montagematerial • Schalldämpfer und/oder Rohre • Die in der schematischen Ansicht dargestellten Teile AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Der Vorgang des Ausbaus der Original-Auspuffanlage kann je nach der bestehenden Auspuffanlage variieren.
Page 8 AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Stellen Sie das Motorrad auf einen Ständer, wir empfehlen einen Zentralständer. Achten Sie darauf, dass die Fläche fest und eben ist. Lösen Sie die Schrauben der Schalldämpfer-Halterung und die Feder und entfernen Sie vorsichtig den Schalldämpfer vom Motorrad (F 01).
Page 9 EINBAU DER AKRAPOVIČ-AUSPUFFANLAGE: Setzen Sie die Aluminiumhülsen aus dem Akrapovič-Einbausatz in die Gummihalterungen des Schalldämp- fers ein. Verwenden Sie wie gezeigt die linke Hülse für Husqvarna oder die rechte Hülse für KTM auf der linken Seite beider Halterungen (F 04, 05) Bringen Sie die Federn am Flansch an (F 06).
Page 10 ENDMONTAGE UND WARTUNG: Entfernen Sie nach dem abgeschlossenen Einbau Fettflecken von allen Oberflächen der Auspuffanlage. Die Reinigung verhindert ein Einbrennen der Flecken in die Oberfläche. Verwenden Sie keine aggressiven chemischen Reinigungsmittel, da diese die Oberfläche oder den Aufkleber beschädigen können.
Page 11 FEHLERBEHEBUNG: Problem Mögliche Ursache Lösung Abgase treten aus der die Gummidichtung ist Verbindung von Schalldämpfer Gummidichtung erneuern beschädigt und Rohr aus 11 / 62...
Page 12 www.akrapovic.com...
Page 13 Istruzioni per il montaggio Impianto di scarico Akrapovič Racing Line 251.05.901.044 SOLO PER COMPETIZIONI SU CIRCUITI CHIUSI. NON PER UTILIZZO STRADALE. Revisione 1.0 06/2019 www.akrapovic.com...
Page 14 Akrapovič prende in seria considerazione tutti i casi di violazione del copyright e degli altri diritti. Se per qualsiasi motivo ritieni che il tuo impianto di scarico non sia un prodotto originale Akrapovič ti preghiamo di contattare i nostri partner locali o direttamente Akrapovič all’indirizzo info@akrapovic.com. 14 / 62...
Page 15 AVVISO SULLA SICUREZZA E CONFORMITÀ: SI PREGA DI LEGGERE ATTENTAMENTE PRIMA DI RIMUOVERE L’IMPIANTO DI SCARICO DI SERIE E DI INIZIARE IL MONTAGGIO DEL TUO NUOVO IMPIANTO AKRAPOVIČ TI PREGHIAMO DI VERIFICARE TUTTE LE VOCI INDICATE DI SEGUITO: • QUESTO MANUALE È SPECIFICO PER IL TIPO DI MOTO INDICATO IN COPERTINA, PER IL QUALE È...
Page 16 AVVISO SUI LIVELLI ACUSTICI E DI EMISSIONI Avviso generale I prodotti Akrapovič sono distribuiti a livello mondiale e né Akrapovič d.d. né alcuna delle sue controllate rilasciano alcuna dichiarazione di conformità degli impianti di scarico con le leggi di qualsiasi giurisdizione in materia di emissioni di gas di scarico e/o acustiche e in materia di etichettatura.
Page 17 Utensili e attrezzi • Tiramolle • Chiave TORX a T da 27 • Chiave TORX a T da 40 ELENCO DEI COMPONENTI Nella scatola devono trovarsi i seguenti componenti: • Manuale di montaggio • Certificato di omologazione/documentazione di conformità, se applicabile •...
Page 18 RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: Posizionare la moto su un cavalletto; consigliamo di utilizzare un cavalletto centrale da corsa. Accertarsi che la superficie sia solida e in piano. Svitare i bulloni della staffa del silenziatore, sganciare la molla e con cautela rimuovere il silenziatore (F 01).
Page 19 MONTAGGIO DELL'IMPIANTO DI SCARICO AKRAPOVIČ: Montare i distanziatori in alluminio del kit di montaggio di Akrapovič sulle staffe in gomma del silenziatore. Sul lato sinistro di entrambe le staffe, utilizzare il distanziatore sinistro per i modelli Husqvarna o il distanzia- tore destro per i modelli KTM, come mostrato (F 04, 05).
Page 20 INSTALLAZIONE FINALE E MANUTENZIONE: A montaggio terminato eliminare le macchie di grasso da tutte le superfici dell'impianto di scarico. Questo evita che le macchie brucino sulla superficie. Non utilizzare detergenti chimici aggressivi che potrebbero danneggiare la superficie o l'adesivo.
Page 21 RISOLUZIONE PROBLEMI: Problema Possibile causa Soluzione I gas di scarico fuoriescono dalla la guarnizione in gomma è sostituire la guarnizione in connessione tra il silenziatore e danneggiata gomma il tubo di collegamento 21 / 62...
Page 22 www.akrapovic.com...
Page 23 Instructions d'installation Système d'échappement d'Akrapovič Racing Line 251.05.901.044 POUR UN USAGE UNIQUEMENT EN COMPÉTITION EN CIRCUIT FERMÉ. NON DESTINÉ À UN USAGE URBAIN. Révision 1.0 06/2019 www.akrapovic.com...
Page 24 Akrapovič prend très au sérieux tous les cas d'infraction du copyright et des autres droits. Si vous avez des raisons à croire que votre système d'échappement n'est pas un produit d'origine Akrapovič, veuillez contactez nos partenaires locaux ou Akrapovič en envoyant un e-mail à info@akrapovic.com. 24 / 62...
Page 25 AVERTISSEMENT DE SÉCURITÉ ET DE CONFORMITÉ, VEUILLEZ LIRE ATTENTIVEMENT AVANT D'ENLEVER LE SYSTÈME D'ÉCHAPPEMENT DE SÉRIE ET DE COMMENCER L'INSTALLATION DE VOTRE NOUVEAU SYSTÈME D’ÉCHAPPEMENT D'AKRAPOVIČ, VEUILLEZ VOUS ASSURER QUE TOUS LES ÉLÉMENTS ÉNUMÉRÉS ONT ÉTÉ VÉRIFIÉS : • CE MANUEL CONCERNE SPÉCIFIQUEMENT LA MOTO INDIQUÉE À LA PREMIÈRE PAGE, POUR LAQUELLE IL A ÉTÉ...
Page 26 Ni Akrapovic d.d., ni aucune de ses filiales ne déclarent que leurs pièces ou systèmes aient reçu un tel ordre exécutif, ou que leurs pièces ou systèmes sont conformes à...
Page 27 Outils et équipements • Extracteur à ressort • Clé Torx 27 avec poignée en T • Clé Torx 40 avec poignée en T LISTE DE PIÈCES Les pièces suivantes doivent se trouver dans la boîte : • Manuel d’installation • Certificat d’homologation/documents de conformité, le cas échéant •...
Page 28 RETRAIT DU SYSTÈME D'ÉCHAPPEMENT DE SÉRIE : Placez la moto sur une béquille, nous vous recommandons d’utiliser une béquille de course centrale. Assu- rez-vous que la surface est solide et plane. Dévissez les boulons du support du silencieux, détachez le ressort et retirez avec précaution le silencieux de la moto (F 01).
Page 29 INSTALLATION DU SYSTÈME D'ÉCHAPPEMENT D'AKRAPOVIČ : Montez les douilles en aluminium du kit d'installation d'Akrapovič sur les supports du silencieux en caoutchouc. Utilisez la douille gauche en cas d'Husqvarna ou la douille droite en cas de KTM sur le côté gauche des deux supports, tel qu'indiqué...
Page 30 INSTALLATION FINALE ET ENTRETIEN : Nettoyez les taches de graisse de toutes les surfaces du système d'échappement, lorsque l'installation est terminée. En nettoyant les taches, vous éviterez qu’elles brûlent sur la surface. N'utilisez pas de nettoyants chimiques agressifs, car ils peuvent endommager la surface ou l'étiquette.
Page 31 DÉPANNAGE : Problème Cause possible Solution Fuite du gaz d'échappement le joint en caoutchouc est remplacer le joint en caoutchouc hors du raccord silencieux/tuyau endommagé 31 / 62...
Page 32 www.akrapovic.com...
Page 33 Instrucciones de montaje Sistema de escape de Akrapovič Racing Line 251.05.901.044 SOLAMENTE PARA USO EN COMPETICIÓN EN CIRCUITOS CERRADOS. NO PREVISTO PARA USO URBANO. Revisión 1.0 06/2019 www.akrapovic.com...
Page 34 En caso de que tenga algún motivo para sospechar que su sistema de escape no sea un producto original de Akrapovič, por favor póngase en contacto con nuestros distribuidores oficiales locales o con Akrapovič mediante la dirección de correo electrónico info@akrapovic.com. 34 / 62...
Page 35 ADVERTENCIA SOBRE SEGURIDAD Y CUMPLIMIENTO CON LAS NORMATIVAS, POR FAVOR LEA ATENTAMENTE ANTES DE RETIRAR EL SISTEMA DE ESCAPE ORIGINAL Y COMENZAR CON EL MONTAJE DE SU NUEVO ESCAPE AKRAPOVIČ, POR FAVOR ASEGÚRESE DE QUE CUENTE CON TODOS LOS OBJETOS ENUMERADOS A CONTINUACIÓN: •...
Page 36 Ni Akrapovic d. d., ni ninguna de sus empresas subsidiarias o distribuidores de piezas o sistemas se comprometen a que todas las piezas o sistemas cumplan con todas las legislaciones vigentes.
Page 37 Herramientas y material • Tirador de muelles • Llave Torx del 27 con mango en T • Llave Torx de 40 con mango en T LISTA DE PIEZAS En su caja debería encontrar las siguientes piezas: • Manual de montaje •...
Page 38 RETIRADA DEL SISTEMA DE ESCAPE ORIGINAL: Coloque la moto sobre un caballete, recomendamos el uso de un caballete de carreras central. Asegúrese de que la superficie es plana y sólida. Desenrosque los tornillos del soporte del silenciador, desenganche el muelle y retire el silenciador con cuidado de la moto (F 01).
Page 39 INSTALACIÓN DEL SISTEMA DE ESCAPE DE AKRAPOVIČ: Monte los casquillos de aluminio del kit de montaje de Akrapovič sobre los soportes de goma del silenciador. Utilice el casquillo izquierdo en el caso de Husqvarna o el casquillo derecho en el caso de KTM en el lado izquierdo de ambos soportes, como se muestra (F 04, 05) Instale los muelles sobre la brida (F 06).
Page 40 INSTALACIÓN FINAL Y MANTENIMIENTO: Limpie las manchas de grasa de las superficies del sistema de escape al terminar con la instalación. La limpieza impedirá que las manchas de grasa puedan inflamarse en la superficie. No utilice agentes químicos agresivos durante la limpieza, ya que podrían provocar daños en ella o en los adhesivos.
Page 41 RESOLUCIÓN DE PROBLEMAS: Problema Posible causa Solución Hay una fuga de gas de escape la junta de goma está dañada sustituir la junta de goma en la conexión silenciador/tubo 41 / 62...
Page 42 www.akrapovic.com...
Page 43 Instruções de montagem Sistema de escape Akrapovič Racing Line 251.05.901.044 APENAS PARA UTILIZAÇÃO EM COMPETIÇÃO DE CIRCUITO FECHADO. NÃO SE DESTINA A UTILIZAÇÃO RODOVIÁRIA. Revisão 1.0 06/2019 www.akrapovic.com...
Page 44 Akrapovič é rígida no que diz respeito a todos os casos de violação de direitos de autor e de outros direitos. Caso tenha motivos para acreditar que o seu sistema de escape não é um produto original da Akrapovič, contacte os nossos representantes locais ou a Akrapovič para info@akrapovic.com. 44 / 62...
Page 45 AVISO DE SEGURANÇA E CONFORMIDADE, LEIA ATENTAMENTE ANTES DE RETIRAR O SISTEMA DE ESCAPE E INICIAR A INSTALAÇÃO DO SEU NOVO ESCAPE AKRAPOVIČ, CERTIFIQUE-SE DE QUE TODOS OS ITENS ABAIXO DESCRITOS FORAM VERIFICADOS: • ESTE MANUAL É ESPECÍFICO PARA O MOTOCICLO INDICADO NA CAPA, PARA O QUAL FOI CONCEBIDO.
Page 46 AVISOS DE RUÍDO E EMISSÕES Aviso geral Devido à distribuição mundial dos produtos Akrapovič d.d., nem a Akrapovič d.d., nem qualquer uma das suas subsidiárias, garante que o sistema de escape cumpre as regras de emissões de gases e/ou ruídos, ou leis de rotulagem, de qualquer jurisdição.
Page 47 Ferramentas e equipamento • Extrator de molas • Chave em T Torx 27 • Chave em T Torx 40 LISTA DE PEÇAS As seguintes peças deverão estar na caixa: • Manual de Instalação • Certificado de homologação/documentos de conformidade, caso aplicável •...
Page 48 REMOÇÃO DO SISTEMA DE ESCAPE INSTALADO: Coloque o motociclo num descanso, recomendamos um descanso de competição central. Certifique-se de que a superfície é estável e plana. Desenrosque os parafusos do suporte do silenciador, retire a mola e retire cuidadosamente o silenciador do motociclo (F 01).
Page 49 MONTAGEM DO SISTEMA DE ESCAPE AKRAPOVIČ: Monte corretamente as buchas de alumínio do kit de instalação Akrapovič nos suportes do silenciador de borracha. Use a bucha esquerda, no caso de Husqvarna, ou a bucha da direita no caso da KTM, no lado esquerdo de ambos os suportes, conforme mostrado (F 04, 05).
Page 50 INSTALAÇÃO FINAL E MANUTENÇÃO: Limpar as manchas de gordura de todas as superfícies do sistema de escape, quando a instalação estiver concluída. A limpeza irá prevenir manchas de queimadura na superfície. Não usar produtos químicos de limpeza agressivos, pois podem danificar a superfície ou o autocolante.
Page 51 RESOLUÇÃO DE PROBLEMAS: Problema Possível causa Solução Fugas de gás de escape do a selagem de borracha está substitua a selagem de borracha silenciador/ligação do tubo danificada 51 / 62...
Page 52 www.akrapovic.com...
Page 53 Navodila za namestitev Izpušni sistem Akrapovič Racing Line 251.05.901.044 SAMO ZA UPORABO NA ZAPRTIH DIRKALIŠČIH. NI NAMENJENO ZA UPORABO V PROMETU. Različica 1.0 06/2019 www.akrapovic.com...
Page 54 Oblika izpušnega sistema je zaščitena z registriranim modelom Skupnosti št. RCD 002747246-001. Podjetje Akrapovič bo resno obravnavalo vsako kršitev avtorskih ali drugih pravic. Če sumite, da vaš izpušni sistem ni originalni izdelek podjetja Akrapovič, se obrnite na lokalnega partnerja podjetja Akrapovič ali na podjetje Akrapovič na naslovu info@akrapovic.com. 54 / 62...
Page 55 NATANČNO PREBERITE NASLEDNJE OPOZORILO ZA ZAGOTAVLJANJE VARNOSTI IN SKLADNOSTI: PREDEN ODSTRANITE TOVARNIŠKI IZPUŠNI SISTEM IN ZAČNETE Z NAMESTITVIJO SVOJEGA NOVEGA IZPUŠNEGA SISTEMA AKRAPOVIČ, PREVERITE NASLEDNJE ELEMENTE: • TA PRIROČNIK JE SESTAVLJEN POSEBEJ ZA MOTORNO KOLO, NAVEDENO NA NASLOVNICI PRIROČNIKA. NAMESTITVENI POSTOPKI SE RAZLIKUJEJO GLEDE NA TIP MOTORNEGA KOLESA. PREPRIČAJTE SE, DA SE IZPUŠNI SISTEM AKRAPOVIČ...
Page 56 OPOZORILA GLEDE HRUPA IN IZPUSTOV Splošno opozorilo Zaradi globalne distribucije izdelkov podjetja Akrapovič d.d. niti podjetje Akrapovič d.d. niti nobena njegova podružnica ne jamčijo, da je izpušni sistem skladen z zakonodajo na področju emisij v zrak in emisij hrupa oz.
Page 57 Orodje in oprema • Orodje za namestitev in odstranitev vzmeti • Ključ torx 27 z ročajem T • Ključ torx 40 z ročajem T SEZNAM DELOV V škatli morajo biti naslednji deli: • Priročnik za namestitev • Potrdilo o homologaciji/dokumentacija za ugotavljanje skladnosti, če se uporablja •...
Page 58 ODSTRANJEVANJE TOVARNIŠKEGA IZPUŠNEGA SISTEMA: Motorno kolo postavite na nogo. Priporočamo uporabo sredinskega dirkalnega stojala. Prepričajte se, da je podlaga trdna in ravna. Odvijte vijake na nosilcu dušilca, odstranite vzmet in previdno odstranite dušilec z motornega kolesa (F 01). POZOR: pazite, da med tem postopkom ne boste poškodovali sebe ali katerega koli dela motornega kolesa.
Page 59 NAMESTITEV IZPUŠNEGA SISTEMA AKRAPOVIČ: Namestite aluminijaste puše iz kompleta pritrdilnega materiala Akrapovič v gumijasta nosilca dušilca. Na levi strani obeh nosilcev uporabite levo pušo pri modelu Husqvarna ali desno pušo pri modelu KTM, kot je prikazano (F 04, 05). Namestite vzmeti na prirobnico (F 06). Namestite aluminijaste puše iz kompleta pritrdilnega materiala Akrapovič...
Page 60 KONČNA NAMESTITEV IN VZDRŽEVANJE: Z vseh površin izpušnega sistema po zaključku namestitve očistite vse mastne madeže. Če jih ne očistite, se bodo madeži vžgali v površino. Ne uporabljajte agresivnih čistil, saj lahko poškodujejo površino oz. nalepko. 1. Dušilec – zunanji ovoj iz titana: očistite ga z mehko krpo, ki jo navlažite z univerzalnim mazivom v razpršilu (WD-40 ali podobnim)*.
Page 61 ODPRAVLJANJE TEŽAV: Težava Možen vzrok Ukrep Izpušni plin uhaja iz spoja med Gumijasto tesnilo je Zamenjajte gumijasto tesnilo dušilcem/cevjo poškodovano 61 / 62...
Page 62 www.akrapovic.com...
