Sommaire des Matières pour Contest Oz Série

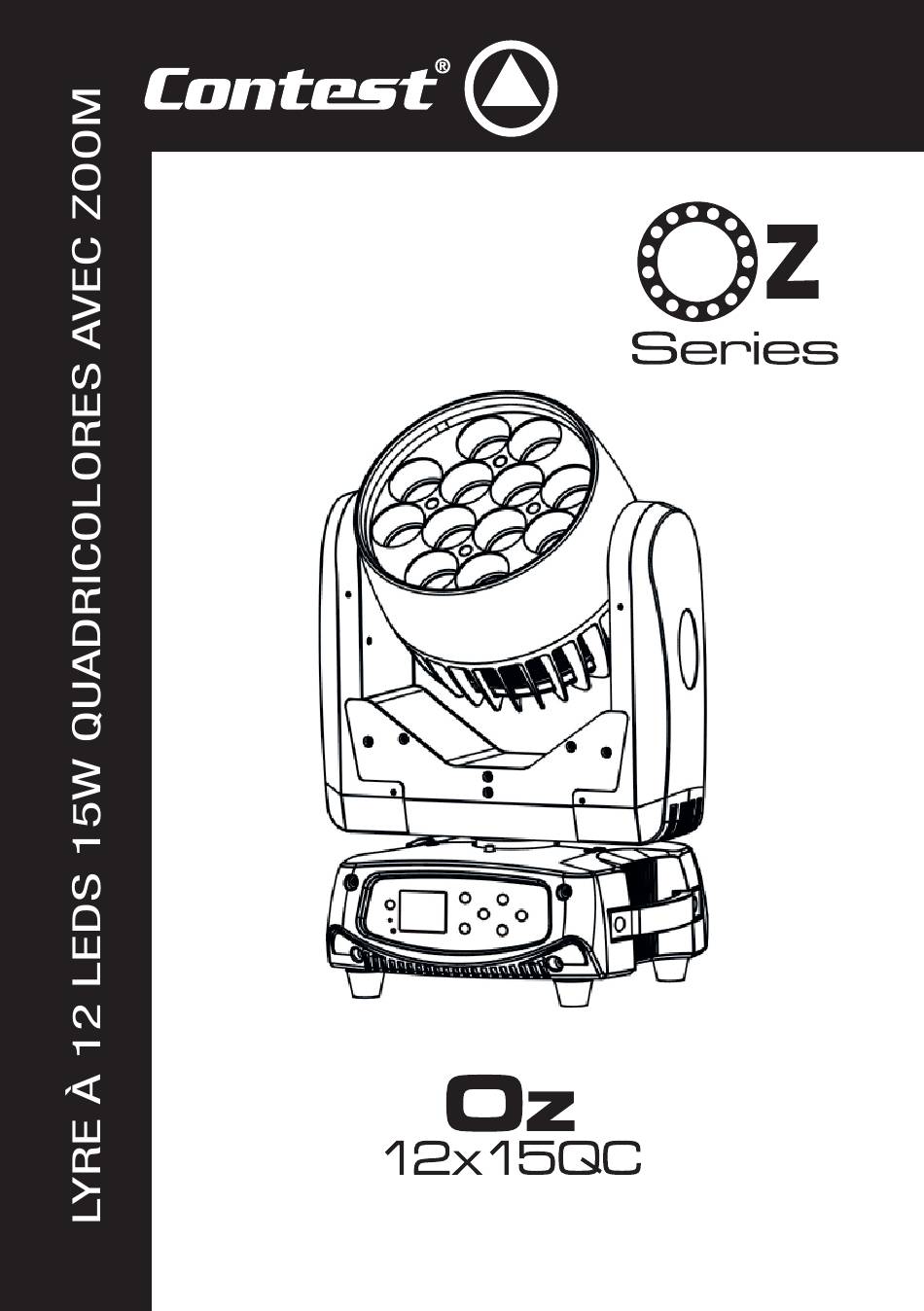

- Page 1 GUIDE DE L’UTILISATEUR 10262 - Version 1 Décembre 2014...
- Page 2 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauf- Cet appareil contient à l’intérieur de son boîtier, des fé...
- Page 3 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Ce produit fonctionne seulement sur le voltage Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement avant l’utilisation de l’appareil.
- Page 4 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 2 - Introduction Nous vous remercions d’avoir choisi la lyre Oz-12x15QC. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques Source lumineuse •...
- Page 5 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 4 - Description 1 - Lentille de sortie 2 - Touche DC SWITCH Permet d'allumer le menu lorsque la Lyre est hors tension. 3 - MIC Permet la synchronisation musicale. 4 - Afficheur Permet de visualiser les menus.
- Page 6 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 5 - Installation des systèmes Quick-Lock ATTENTION ! Veillez au bon serrage du point d‘accroche. Il est obligatoire d’installer une élingue de sécurité. La lyre Oz-12x15QC est fournie avec deux systèmes QuickLock qui vous garantissent des manipulations rapides. L’exemple ci-contre vous montre le principe de montage des fixations Omega.
- Page 7 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 6 - Câblage et adressage et alimentation en chaîne Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. Reliez vos lyres les unes aux autres via des câbles XLR.
- Page 8 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 7 - Les menus Les menus de la Oz-12x15QC permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches de navigation.
- Page 9 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 7.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Current Time Temps passé...
- Page 10 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français La lyre renvoie des informations sur ses Feedback ON/OFF mouvements Permet de fixer la vitesse des mouvements du Movement Speed Speed 1 ~ 4 mode AUTO : 1 = rapide ; 4 = plus lent Permet de régler la sensibilité...
- Page 11 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 7.4 Le menu Reset Function Ce menu vous permet d'effectuer un reset des moteurs pas à pas si vous constatez un défaut de positionnement par exemple. Sous menus Explications Reset ALL Reset de toutes les fonctions.
- Page 12 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Edition du mode Personnel A : - Max Channel correspond au nombre de canaux qui Max Channel = XX seront utilisés. Edit User mode A PAN = CHXX - PAN = CHXX correspond au canal sur lequel sera ...etc assignée la fonction PAN (par exemple).
- Page 13 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Ce sous menu permet d'éditer une des 250 scènes. • Auto Program, Sélectionnez la scène à éditer, validez avec ENTER. PAN, TILT Fine, Sélectionnez chaque fonction (PAN, TILT, ...etc), validez avec Scene 1 ENTER, puis assignez pour la fonction sélectionnée une valeur Scene 2...
- Page 14 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 8 - Les canaux DMX et leurs fonctions 8.1 Les canaux DMX La lyre Oz-12x15QC comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 18 canaux, le mode Standard qui comporte 28 canaux et le mode Expert qui comporte 42 canaux.
- Page 15 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Vert pour la zone 1 000 - 255 000 : Black out - 255 : vert 100% Vert pour la zone 1 16 bits 000 - 255 Réglage fin du vert zone 1 Bleu pour la zone 1 000 - 255 000 : Black out - 255 : bleu 100%...
- Page 16 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Zoom 000 - 255 Zoom Zoom 16 bits 000 - 255 Réglage fin du zoom Macros de couleurs 000 - 007 Pas de fonction 008 - 039 De Rouge vers Jaune 040 - 071 De Jaune vers Vert 072 - 103...
- Page 17 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Dimmer des couleurs pré-définies 000 - 255 000 : 100% - 255 : 0% Enchaînements de Patterns 000 - 010 Pas de fonction 011 - 040 Enchaînement 1 041 - 070 Enchaînement 2 071 - 100...
- Page 18 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français *Note sur le fonctionnement de la balance des blancs (Canal 27, 17 ou 41 en fonction du mode DMX standard (St) ou basique (Ba) ou expert (Ex)) La fonctionnalité "Balance des blancs" permet d'étalonner les couleurs de votre lyre. Cette fonction permet de régler le niveau maximum de chaque nuance de rouge, de vert , de bleu et de blanc qui s'appliquera à...
- Page 19 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 8.3 Les différents modes de dimmer 100% t (ms) Temps Temps de descente de montée De 0 à 255 avec un fade time de 0 seconde De 0 à 255 avec un fade time de 1 seconde Modes de dimmers Temps de montée en Temps de descente...
- Page 20 Dans tous les cas veuillez noter l’erreur affichée à l’écran et contactez votre revendeur pour engager la procédure de maintenance. Ne tentez pas de réparation par vous même, seul les techniciens habilités par Contest peuvent intervenir sur ce type de matériel.
- Page 21 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 11 - Données photométriques Intensité (lux) 5066 1315 11° 21° Distance (m) 11° : Diamètre (m) Ø 0,48 Ø 0,96 Ø 1,44 21° : Diamètre (m) Ø 0,91 Ø...
- Page 22 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français 12 - Notes Page 22...
- Page 23 Oz-12x15QC - Lyre wash à 12x LEDs 15W quadricolores avec zoom Français Page 23...
- Page 24 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
