Déclenchements Pinpoint
Sélection d'un déclenchement Pinpoint
Type de déclenchement
Front
Parasite
Largeur
Petite
impulsion
Fenêtre
Délai
Transition
Série
Séquence
Etat
Etablisse-
ment/Maintien
62

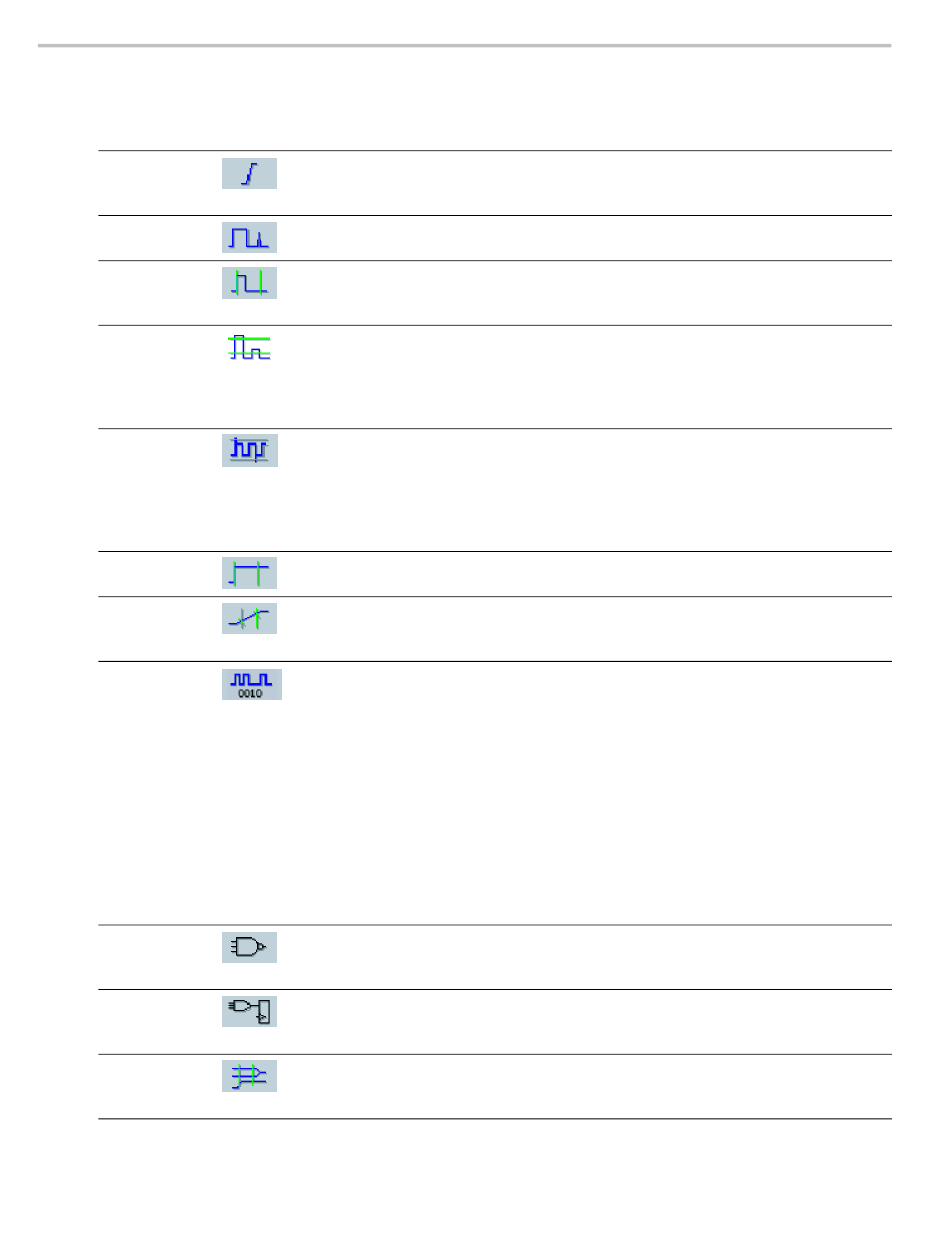

Conditions de déclenchement
Déclenchement effectué sur le front montant ou descendant, tel que défini par la
commande Pente. Les options de couplage sont CC, CA, Rejet BF CA, Rejet HF
CA et Rejet bruit.
Déclenchement effectué sur une impulsion plus étroite (ou plus large) que la largeur
spécifiée ou bien ces mêmes parasites sont ignorés.
Déclenchement effectué sur des impulsions situées à l'intérieur ou à l'extérieur de
la plage temporelle spécifiée. Vous pouvez effectuer le déclenchement sur des
impulsions positives ou négatives.
Déclenchement effectué sur une amplitude d'impulsion qui dépasse un seuil, mais
ne dépasse pas le seuil suivant avant de recroiser le premier seuil. Vous pouvez
détecter des petites impulsions positives ou négatives ou uniquement les petites
impulsions plus larges que la largeur spécifiée. Ces impulsions peuvent également
être qualifiées par l'état logique d'autres voies.
Déclenchement effectué lorsque le signal d'entrée dépasse le seuil supérieur défini
ou descend en dessous du seuil inférieur défini. Le déclenchement de l'instrument a
lieu lorsque le signal entre dans la fenêtre définie par les seuils, ou en sort. Qualifiez
l'événement de déclenchement en termes de temps en utilisant l'option Trigger When
Wider (déclenchement sur largeur supérieure) ou suivant l'état logique des autres
voies, en utilisant l'option Trigger When Logic (déclenchement sur état logique).
Déclenchement effectué lorsque aucune impulsion n'est détectée dans le laps de
temps spécifié.
Déclenchement effectué sur les fronts d'impulsion traversant deux seuils plus vite ou
plus lentement que le temps spécifié. Les fronts d'impulsion peuvent être positifs ou
négatifs.
Déclenchement sur séquence série 64 bits à des débits de données jusqu'à
1,25 Gb/s (modèles < 4 GHz) et un à quatre symboles 8b10b jusqu'à 3,125 Gb/s
(modèles ≥ 4 GHz uniquement) ou 6,25 Gb/s (modèles B ≥ 4 GHz). Verrou sur une
séquence de bits pseudo-aléatoire. Option PTM ou PTH requise. Ce mode inclut
une récupération d'horloge. Appuyez sur le bouton Set 50% (Définir 50 %) pour
réinitialiser la récupération d'horloge.
Pattern Lock (Verrouillage de séquence) trouve automatiquement une longue
séquence de bits pseudo-aléatoire (PRBS) répétitive et la verrouille. Ce verrou
signifie que l'instrument connaît la longueur de bits de la séquence de bits
pseudo-aléatoire et qu'il peut ainsi prédire la répétition du cycle. Pattern Lock
(Verrouillage de séquence) permet à l'instrument de prélever des échantillons à
des emplacements spécifiques d'une séquence de données, avec une précision
exceptionnelle de la base de temps.
Déclenchement effectué sur des entrées logiques, qui entraîne un résultat Vrai ou
Faux pour la fonction. Vous pouvez également spécifier que les conditions logiques
doivent être satisfaites pendant un certain temps avant le déclenchement.
Déclenchement effectué lorsque toutes les entrées logiques de la fonction logique
sélectionnée entraînent un résultat Vrai ou Faux pour la fonction, lorsque l'entrée
d'horloge change d'état.
Déclenchement effectué lorsqu'une entrée logique change d'état en termes de
temps d'établissement et de maintien, par rapport à l'horloge. Le mode déclenche
sur une violation d'établissement et de maintien.
Manuel de l'utilisateur des gammes DPO7000, DPO/DSA70000/B et MSO70000
