Analyse des signaux
Astuces
La source des signaux calculés spectraux doit être une voie ou un autre signal calculé.
Utilisez des longueurs d'enregistrement faibles pour obtenir une réponse plus rapide.
Utilisez des longueurs d'enregistrement élevées pour diminuer le bruit associé au signal et augmenter la résolution de
la fréquence.
Les différentes fonctions de fenêtre produisent des formes de réponse de filtre différentes dans le spectre et des bandes
passantes de résolution différente. Consultez l'aide en ligne pour plus d'informations.
La bande passante de résolution (RBW, resolution bandwidth) influe directement sur la largeur de fenêtre. Par
conséquent, les marqueurs de la fenêtre de domaine temporel se déplacent à mesure que vous ajustez la commande.
Vous pouvez ajuster l'amplitude linéaire des données réelles ou imaginaires dans le spectre. Cela peut être utile si vous
traitez le spectre hors ligne et le transformez de nouveau en trace de domaine temporel.

Tests de masque

La fonction de test des masques de communication série (option MTM ou MTH) vous permet de comparer votre signal à un
modèle ou à un masque prédéfini. Pour que le signal réussisse le test, il doit se situer en-dehors des segments définis par le
masque. En général, les comités de normalisation tels que l'ANSI sont responsables de la définition des masques. Pour
effectuer un test de masque, observez la procédure suivante :

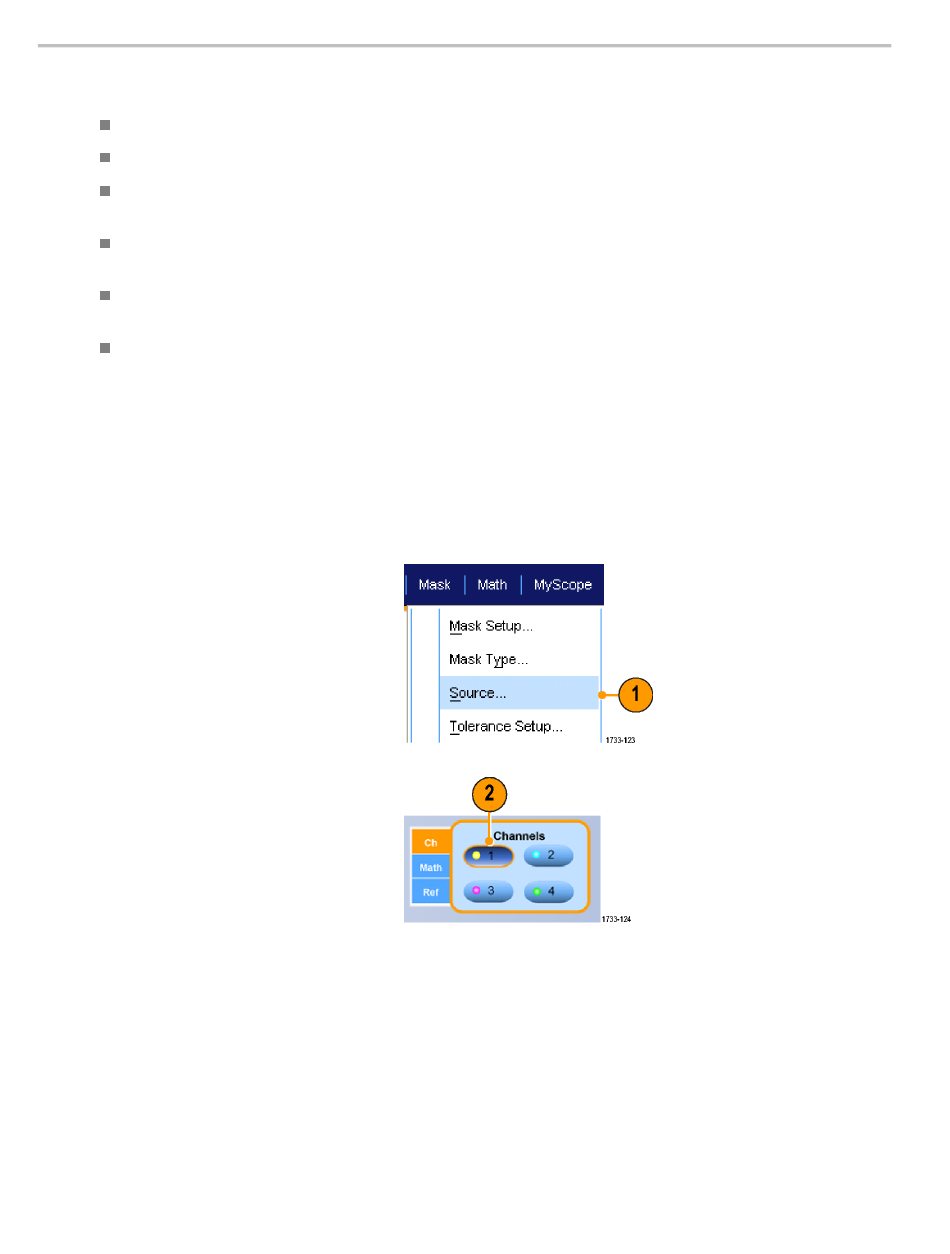

1. Sélectionnez Masks > Source....
2. Choisissez la source du signal.
