Mise en marche rapide

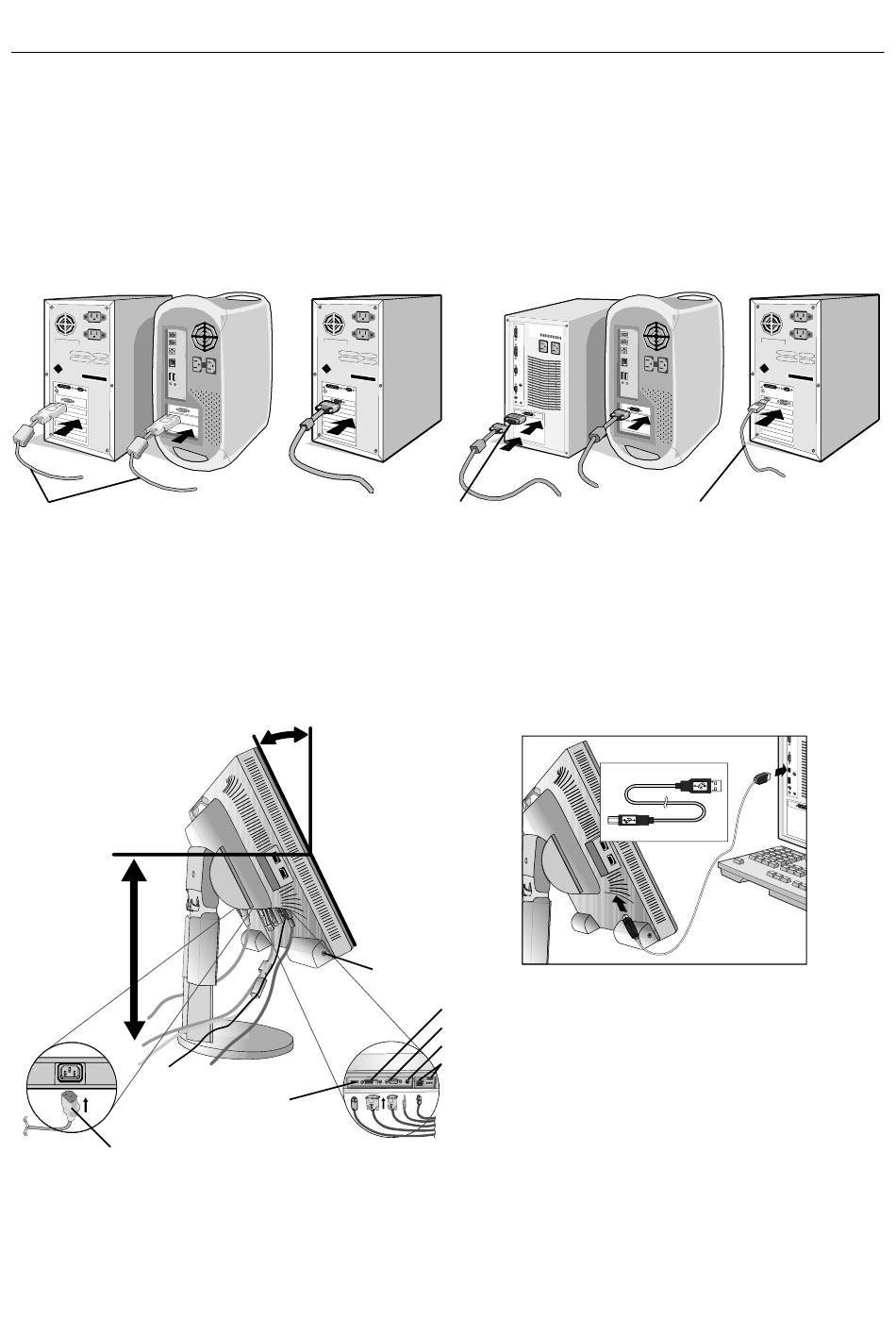

Pour connecter le moniteur MultiSync LCD à l'ordinateur, suivez les instructions suivantes :
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble vidéo DVI au connecteur de la carte
graphique de votre système (Figure A.1). Serrez toutes les vis.
Pour un PC équipé d'une sortie analogique : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo sur le
connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis.
Pour Mac : Connectez à l'ordinateur l'adaptateur de câble pour Macintosh, puis branchez à l'adaptateur le mini-
connecteur D-SUB à 15 broches (Figure B.1). Serrez toutes les vis.
Pour un PC équipé d'une sortie DisplayPort : Raccordez le câble DisplayPort au connecteur de la carte graphique de
votre système (Figure B.2).
Câble vidéo DVI
Figure A.1
REMARQUE : Certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.
3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et levez cette dernière jusqu'à la
position la plus haute (Figure C.1).
4. Branchez tous les câbles aux prises appropriées (Figure C.1). Branchez les écouteurs (non fournis) au connecteur
approprié sur le côté gauche du moniteur (Figure C.1). A l'aide du câble USB, branchez la prise de type B au port montant
USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur (Figure C.1a).
Si vous utilisez le cordon de l'appareil USB, utilisez l'un des ports descendants sur le côté du moniteur.
Hauteur
maximale
du support
Cordon d'alimentation
REMARQUE : 1. Veuillez utiliser un câble DisplayPort portant le logo DisplayPort.
2. Le connecteur DisplayPort n'assure pas l'alimentation du composant connecté.
3. Lorsque vous retirez le câble DisplayPort, appuyez sur le bouton du dessus pour déverrouiller le câble.
Figure A.2
Inclinaison à 30˚
DisplayPort
Figure C.1
Adaptateur de câble
pour Macintosh
(non inclus)
Casque
DVI
D-Sub
Entrée Audio
USB
Français-6
Câble DisplayPort
Figure B.1
(non inclus)
Type A
Type B
Type B
Figure C.1a
Figure B.2
Type A
