Spécifications des câbles
Non applicable. Ce câble est fourni avec la livraison du système SN90.
Thêmes relationnés
Connexion des dispositifs externes à l'élément Unité de Traitement utilisant des
interfaces série, page 140

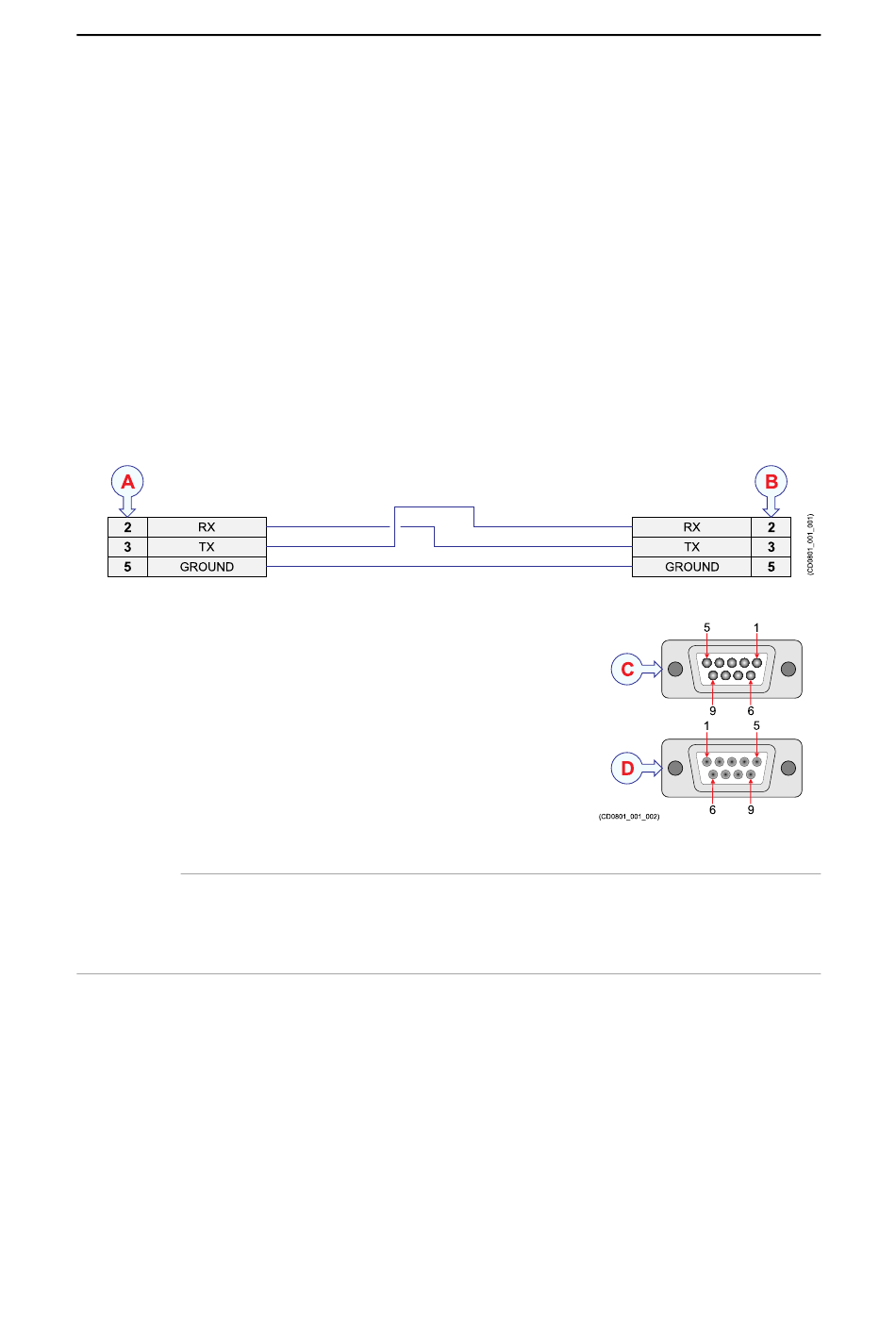

Connexion générique RS-232 à l'aide de trois fils
Une connexion de ligne série RS-232 utilisant trois (-3) fils et télégrammes NMEA est
probablement la manière la plus commune de connecter le système SN90 aux dispositifs
externes.
RX
TX
GROUND
A
Connexion locale
B
Connexion aux dispositifs périphériques
C
D-Connecteur à 9 broches femelle
D
D-Connecteur à 9 broches mâle
Notez que ce câble ne supporte pas tous les signaux dans
la spécification RS-232.
Sauf indication contraire, le câble de la ligne série doit
être fourni par le chantier d'installation.
Important
Lorsque vous utilisez une communication série RS-232, observez que les longues séries
de câble non blindé vont ramasser facilement les bruits. Ceci est parce que les signaux
RS-232 ne sont pas équilibrés.
La longueur maximale est généralement de 60 mètres avec 2400 débit de données bps,
mais cela dépend de la qualité du câble. Toujours vérifier les spécifications des fabricants
de câbles pour la réelle "capacité de shunt". Un chiffre courant est de 47,5 pF/m, ce qui
donne une longueur de câble maximale d'environ 50 mètres.
407441/B
Disposition des câbles et interconnexions
(CD0801_001_002)
