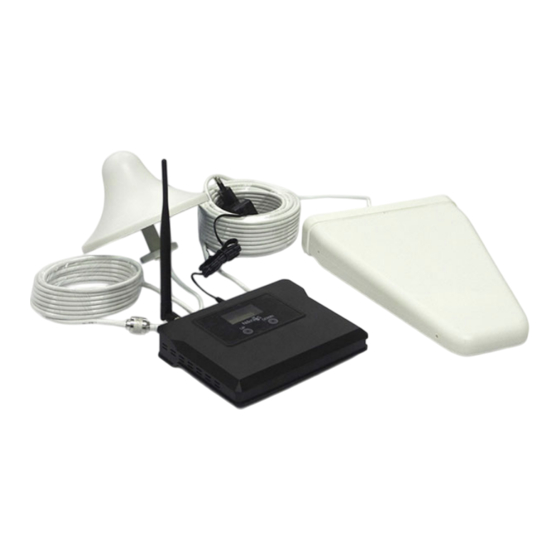

- Page 1 MYAMPLIFIERS.COM GUIDE D'INSTALLATION AMPLIFICATEUR DE SIGNAL MOBILE Nikrans LCD600-GSM+4G Freq.: 900, 2600, 800 MHz Couverture: 600 m²...
- Page 2 PREFACE Ce manuel de l'utilisateur décrit l'installation et l'entretien d'amplificateurs à large bande. S'il vous plait, lisez-le attentivement avant d'installer et d'entretenir votre amplificateur. Les informations contenues dans ce manuel peuvent changer sans notification préalable. MISES EN GARDE DE SÉCURITÉ Les utilisateurs doivent suivre les principes ci-dessous: Un amplificateur doit être installé...
- Page 3 INTRODUCTION, LES CAUSES D'UN SIGNAL MOBILE FAIBLE L'amplificateur de signal mobile est une solution parfaite pour apporter une amélioration à la réception du signal par les portables à l'intérieur d'une maison, d'un bureau, d'un restaurant, d'une salle VIP, d'un appartement, d'un immeuble ou d'un centre commercial.
- Page 4 Avantages et fonctionnalités L’amplificateur de signal Nikrans LCD600-GSM+4G est ce dont vous avez besoin pour établir la couverture mobile et Internet maximum. L’amplificateur est caractérisé par les innovations suivantes: • Écran LCD avec les données du système.L’écran LCD affiche tous les paramètres principaux du système tels que contrôle du signal, puissance, signal d’entrée et de sortie.
- Page 5 SPECIFICATIONS Couverture intérieure: 600 m² Fréquence supérieure: 880~915MHz & 832-862MHz & 2500-2570MHz MHz Fréquence inférieure: 925~960MHz & 791-821MHz & 2620-2690MHz MHz Gain supérieur: 60 dB Gain inférieur: 65 dB Puissance de sortie: Input AC90~264V,output DC5V/2A Température du fonctionnement: -25/+55 Humidité: 5 - 95 % Dimensions (mm): 181*142*33mm...
- Page 6 APERÇU DU SYSTÈME D'AMPLIFICATEUR L'image ci-dessous montre la simplicité et la rapidité de l'installation d'un amplificateur, et son efficacité. Une antenne Yaggi ou à panneaux (ça dépend du modèle d'ampli et de sa puissance), est installée au sommet du toit en tant qu'antenne extérieure/donor, pour, depuis la station de base, capter de bons signaux pour les portables, et elle les transmet par le cable vers l'amplificateur, où...
- Page 8 MISE EN PLACE DES ANTENNES ET DES CABLES Installation de l'antenne extérieure La fonction principale de l'amplificateur est d'améliorer les signaux de faible intensité entrants dans le périmètre. La formule est la suivante : puissance à l'entrée plus gain = puissance à la sortie. Si vous ne savez pas exactement où...
- Page 9 de bruit. Si une isolation convenable ne peut être obtenue, à cause par exemple d'une distance trop faible, le toit du bâtiment ou les murs, ou toute autre obstacle, peut être utilisé entre les antennes pour améliorer leur isolation. Installation d'une antenne en panneau comme antenne extérieure Installation de l'Antenne Yagi directionnelle à...
- Page 10 L'utilisation du parafoudre Si la région où vous habitez est exposée aux orages, il est vivement conseillé de protéger un amplificateur du signal mobile avec un parafoudre. Installé en ligne entre l'antenne extérieure et le répéteur du signal, le parafoudre protège l'équipement contre une avarie.
- Page 11 Il est conseillé de vérifier les fils après la foudre. L'électricien utilise un traceur de circuit pour trouver des disjonctions. Dès que les fils endommagés soient localisés, l'électricien évalue les dommages pour déterminer si le fil peut être réparé ou le circuit tout entier doit être remplacé.
- Page 12 INSTALLATION D'UN AMPLIFICATEUR Exigences de l'installation Exigences pour l'emplacement de l'installation 1. L'amplificateur doit être installé à l'intérieur, dans une pièce fraîche, sans humidité et aérée, sans gaz corrosifs ni fumées, ou sur un mur frais et aéré, de manière à assurer une bonne dissipation thermique 2.
- Page 13 Installation avec 2 antennes intérieures ÉTAPES DE l'INSTALLATION. 1. Trouvez une position adéquate pour une antenne extérieure. ( voyez les exigences à la section 6.1. ) 2. Raccordez l'antenne extérieure à l'amplificateur du côté BS (réservé à l'antenne extérieure : vers la station de base) et serrez soigneusement.
- Page 14 2. Les câbles doivent être raccourcis jusqu'à la longueur minimum acceptable de manière à ne pas perdre ni diminuer le périmètre de la couverture. 3. Pour éviter que l'eau ne pénètre jusqu'à l'amplificateur le long du câble, faites une boucle avec celui-ci. 4.
- Page 15 supporter les fréquences de l'amplificateur. Par exemple, si la fréquence de l'amplificateur est GSM 900, tous les accessoires doivent supporter la fréquence de GSM 900. Règlages de l'amplificateur Instructions pour le voyant lumineux Ecran d’introduction. La page d’introduction est afichée sur l’écran pendant 10 secondes durant le contrôle de système. Quand l’appareil effectue l’auto-contrôle interne, il affiche l’écran de veille.
- Page 16 toit) et la pointer vers l'antenne-relais de votre opérateur mobile la plus proche. Si la BS est supérieure à - 50 dBm, l'appareil aura le problème d'auto-excitation. Dans ce cas, le signal de sortie diminuera pendant la communication. Si les antennes sont placées l'une à côté de l'autre, cela provoquera l'auto-excitation. Pour résoudre ce problème, vous devriez placer l'antenne extérieure à...
- Page 17 Questions & Solutions Si l’appareil détecte que le signal extérieur est faible, essayez le 3 solutions suivantes: • Solution 1. Dirigez l’antenne extérieure vers la station de base la plus proche de votre de votre fournisseur. • Solution 2. Changez la position de l’antenne extérieure. Essayez de l’installer le plus haut possible. •...
- Page 18 Si vous voyer le message “L’appareil a été endommagé” (Device was damaged), cela signifie que la liaison montante ou descendante (uplink/downlink) a été endommagée. Contactez le service clientèle pour la réparation. Quel niveau de signal en dBm est optimal pour un bon fonctionnement d'un amplificateur? Pour un fonctionnement optimal d'un amplificateur, les indices BS (d'entrée) doivent être entre - 65 et 50 dBm.
- Page 19 Puis-je utiliser 1 antenne intérieure si je n'en ai pas besoin de 2? Oui, vous pouvez utiliser une seule antenne intérieure si la distance entre les deux antennes intérieures de votre boîtier ne dépasse pas 5m. Cependant, si vous pouvez installer les antennes intérieures à une distance supérieure à 5m ou créer des obstacles comme des murs entre elles, nous vous recommandons d'utiliser 2 antennes intérieures pour une distribution du signal plus efficace et une couverture plus grande.
- Page 20 Pour une précision maximum des tests de niveau du signal, basculez votre portable en mode : test en situation, et regardez les paramètres dB. Plus le niveau du signal en dB sera proche de 0, meilleure sera la réception de votre portable. •...
- Page 21 Remarque : • Réduisez la quantité d'atténuation* — en vérifiant le niveau de l'isolation. • Augmentez la puissance de sortie* — manière recommandée : ajustez la direction de l'antenne extérieure et/ou sa place, ou remplacez-la par une antenne de meilleur rendement de manière à augmenter la puissance du signal entrant. Le répéteur ne peut pas communiquer bien qu'allumé.
- Page 22 FAQ (FOIRE AUX QUESTIONS) 1. Est-ce que l'amplificateur va amplifier les radiations des fréquences radio ? Non, au contraire, celles-ci vont diminuer. Chaque portable irradie beaucoup lorsqu'il est dans des zones où le signal GSM est faible, car il est alors constamment en mode de recherche.
- Page 23 1800 and 2600 MHz. Pour l'instant, nous proposons 21 modèles MA et 17 modèles NS. Tous les amplificateurs produits par la marque Nikrans sont certifiés aux normes CE et RoHS et sont sans danger pour l'homme et l'environnement.
- Page 24 Certificats Par la présente, Nikrans déclare que cet amplificateur de signal est conforme aux exigences essentielles et d'autres prescriptions pertinentes de la Directive 2014/53/UE dite RED (marquage CE) . Néanmoins pour l'utilisation d'un répéteur du signal mobile nous recommandons fortement à nos clients de recevoir l'autorisation de l'administration locale ou de l'opérateur concerné...
