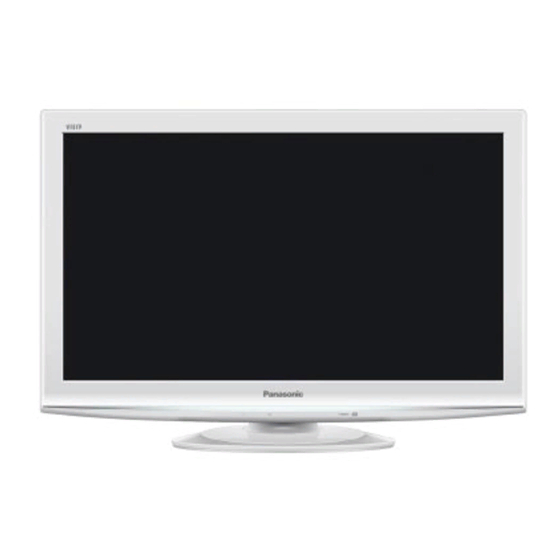

Sommaire des Matières pour Panasonic VIERA TX-L32GW10
Page 1
Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr. Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif. Veuillez vous reporter à la Garantie Pan Européenne si vous devez contacter votre revendeur Panasonic local pour obtenir de l’aide. Français...
Page 2
Transformez votre salon en salle de cinéma ! Vivez une expérience multimédia d’un Note concernant les fonctions DVB ● Toute fonction liée à DVB (diffusion vidéo numérique) sera opérante dans les zones où la diffusion terrestre numérique DVB-T (MPEG2 et MPEG4-AVC ) est captée, où...
Table des matières niveau incroyable Sections à lire impérativement ● Mesures de sécurité ·········································· 4 (Avertissement / Attention) ● Remarques ························································ 5 ● Entretien ···························································· 5 Profitez d’une abondance de Guide de mise en route rapide contenus multimédias ● Accessoires / Options ·········...
électrocution.) ● ● Confiez tout travail de vérification, réglage ou Le téléviseur risquerait de tomber ou de basculer. réparation à votre revendeur Panasonic. N’utilisez que les piédestaux / Eloignez le téléviseur de liquides ● équipements de montage Pour prévenir tout dommage pouvant entraîner un risque d’incendie ou de choc électrique, évitez...
Remarques ■ Fonction de mise en veille Attention automatique ■ ● Avant de nettoyer le téléviseur, débranchez Si aucun signal n’est reçu et qu’aucune la fiche du cordon d’alimentation opération n’est effectuée en mode TV analogue ● pendant 30 minutes, le téléviseur passe Nettoyer un appareil sous tension présente un risque automatiquement en mode de veille.
● TY-WK3L2RW AVERTISSEMENT ! ● Si vous n’utilisez pas l’applique Panasonic ou décidez de monter vous-même l’appareil, vous le faites à vos propres risques. La garantie s’annulera en cas d’installation de l’appareil par toute autre personne qu’un installateur professionnel. ●...
Page 7
N’utilisez pas le piédestal s’il est déformé ou endommagé. ● Si vous utilisez le piédestal alors qu’il est endommagé, il y a risque de blessure. Contactez sans tarder votre revendeur Panasonic. Lors de l’installation, veillez à bien serrer toutes les vis. ●...
Accessoires / Options Utiliser l’attache-câbles Pour serrer : Pour desserrer : Gardez le Arrière du téléviseur bouton enfoncé ● N’attachez pas ensemble le câble RF et le cordon d’alimentation (cela pourrait entraîner une déformation de l’image). ● Attachez les câbles avec les attache-câbles au besoin. ●...
Page 9
Identifier les commandes Télécommande VIERA IMAGE VIEWER (p. 46) Sélection du mode d’entrée ● Permute en mode d’affichage de carte SD ● TV - permute entre les modes DVB-S / DVB-C / DVB-T / Analogique (p. 14) Commutateur de mode de veille Activé / Désactivé ●...
Raccordement de base Les appareils externes et les câbles illustrés ne sont pas fournis avec ce téléviseur. Assurez-vous que le téléviseur est débranché de la prise secteur avant de connecter ou de déconnecter tout fil. Exemple 1 Raccorder l’antenne ou l’antenne parabolique Téléviseur uniquement Arrière du téléviseur Antenne...
Page 11
Exemple 2 Exemple 3 Raccorder un enregistreur DVD Raccorder un enregistreur DVD ou un magnétoscope, ou un magnétoscope et un décodeur de télévision par câble Téléviseur, enregistreur DVD ou magnétoscope Téléviseur, enregistreur DVD ou magnétoscope, et décodeur de télévision par câble Arrière du téléviseur Arrière du téléviseur CA 220 à...
Configuration automatique Recherchez et mémorisez automatiquement les programmes de télévision. ● Ces étapes ne sont pas nécessaires si votre revendeur a procédé à la configuration. ● Effectuez les connexions (p. 10 et p. 11) et les réglages (si nécessaire) sur l’appareil raccordé avant de lancer la configuration automatique.
Page 13
Utiliser les affichages sur écran Plusieurs des fonctions disponibles sur ce téléviseur sont accessibles depuis le menu d’affichage sur écran. ■ Utiliser la télécommande Déplacez le curseur / Sélectionnez l’option Déplacez le curseur / Réglez les niveaux / de menu Sélectionnez parmi une plage d’options Accédez au menu / mémorisez les BACK/...
Regarder la télévision Allumez le téléviseur (Appuyez pendant environ 1 seconde) ● L’interrupteur d’alimentation doit être activé. (p. 8) Sélectionnez le mode visionnez Sélection TV DVB-S sélectionnez INPUT DVB-C DVB-T ASPECT MENU Analogique EXIT ● Les modes disponibles varient suivant le pays sélectionné (p. 12). ●...
Page 15
■ Autres fonctions pratiques Verrouillage HOLD Fige ou défige l’image Affichez la bannière d’informations Affichez la bannière d’informations ● Apparaît aussi lorsque vous changez de chaîne Catégorie ● Position et nom de la chaîne Pour changer la catégorie Bleu Type de chaîne (s’il s’agit de la radio ou d’une chaîne de données) Heure actuelle Exemple (DVB) :...
Page 16
Regarder la télévision ■ Autres fonctions pratiques Affichez les sous-titres Affichez ou cachez les sous-titres (si disponibles) STTL ● Pour changer la langue de DVB (si disponible) “Sous-titres préférés” (p. 29) Remarque ● Si vous appuyez sur la touche STTL en mode analogique, le téléviseur permute sur le service de télétexte et ouvre votre page favorite (p.
Page 17
■ Autres fonctions pratiques Affichez les réglages disponibles pour le programme actuel ● Pour modifier Vérifiez ou changez l’état OPTION du programme actuel modifiez instantanément sélectionnez Multi-vidéo (mode DVB) Langue télétexte Permet de sélectionner l’image (si disponible) Définit la langue de télétexte Configuration (p.
Utiliser le guide des programmes Guide TV — Le guide électronique des programmes (EPG) présente à l’écran une grille des programmes actuellement transmis et des émissions à venir pour les sept prochains jours (suivant le diffuseur). ● Cette fonction varie suivant le pays sélectionné (p. 12). ●...
Page 19
■ Suivant le pays sélectionné, ce téléviseur prend en charge le système GUIDE Plus+ en mode DVB-T ou analogique. La saisie ou mise à jour du code postal est requise. Suivez les instructions du message. ● Il est aussi possible de configurer manuellement à partir du menu Configuration. “Mise à...
Afficher le télétexte Les services de télétexte consistent en informations de texte fournies par les diffuseurs. Les fonctions peuvent varier suivant les diffuseurs. Qu’est-ce que le mode FLOF (FASTEXT) ? En mode FLOF, quatre sujets de couleurs différentes apparaissent au bas de l’écran. Pour obtenir plus d’informations sur l’un de ces sujets, appuyez sur la touche de couleur correspondante.
Page 21
INDEX Revenez à la page d’index principal INDEX Accédez à une page favorite Affichez une page favorite mémorisée ● Ouvrez la page associée à la touche bleue (mode Liste). STTL ● Le réglage d’usine est “P103”. Affichez dans plusieurs fenêtres Regardez la télévision et le télétexte dans deux fenêtres en même temps MENU (appuyez deux fois)
Regarder les appareils raccordés aux entrées externes Raccordez l’appareil externe (magnétoscope, appareil DVD, etc.) pour en visionner l’entrée. ● Pour raccorder l’appareil p. 11 et p. 58 La télécommande peut prendre en charge l’exécution de certaines fonctions de l’appareil externe sélectionné. Allumez le téléviseur ■...
Page 23
Enregistrement Lancez l’enregistrement ■ Changer le code suivant le type d’appareil Chaque type d’appareil Panasonic possède son propre code de télécommande. Changez le code en fonction de l’appareil que vous désirez commander. DVD/VCR Réglez sur la position “DVD/VCR” Appuyez de manière continue pendant l’exécution des commandes suivantes...
Utiliser les fonctions du menu Les divers menus permettent d’effectuer les réglages de l’image, du son et autres fonctions. Affichez le menu ● Affiche les fonctions réglables INPUT MENU (varie suivant le signal d’entrée) ASPECT MENU DIRECT TV REC Sélectionnez le menu EXIT accédez Menu principal...
Page 25
■ Aperçu ● Utilisation p. 24 Menu principal Image Mode Image Dynamique Contraste Image Luminosité Couleur Netteté Teinte Température couleur Chaud Configuration Gestion de couleur Désactivé Mode Eco Désactivé Réglages avancés Image Gain Rouge P-NR Désactivé Gain Vert 3D-COMB Désactivé Gain Bleu Réglages avancés Accéder...
Page 26
Utiliser les fonctions du menu ■ Liste Menu Menu Option Réglages / Configurations (choix disponibles) Mode d’image de base (Dynamique / Normal / Cinéma / Jeux) ● Effectuez le réglage pour chaque signal d’entrée Dynamique: Fournit un contraste et une netteté d’image supérieurs lors du visionnement dans une pièce très éclairée.
Page 27
Menu Option Réglages / Configurations (choix disponibles) Correction volume Règle le volume d’une chaîne donnée ou le mode d’entrée Règle les sons de basse fréquence (Plus de 30 cm / Moins de 30 cm) ● Si l’espace arrière entre le téléviseur et le mur est supérieur à 30 cm, l’option “Plus de Distance mur/haut- 30 cm”...
Page 28
Utiliser les fonctions du menu ■ Liste Menu Menu Option Réglages / Configurations (choix disponibles) Verrouillage parental Verrouille une chaîne ou une entrée AV pour y interdire l’accès (p. 40) Éditer les favoris Crée la liste des chaînes DVB-S favorites (p. 35) Liste des chaînes Saute les chaînes DVB-S non désirées ou édite les chaînes DVB-S (p.
Page 29
Menu Option Réglages / Configurations (choix disponibles) Liste des chaînes Saute les chaînes analogiques non désirées ou édite les chaînes analogiques (p. 39) Configuration auto Règle automatiquement les chaînes analogiques captées dans la zone (p. 33) Réglage manuel Règle manuellement les chaînes analogiques (p. 39) Règle de nouveau toutes les chaînes de télévision pour ajouter les chaînes DVB-T Ajouter chaînes ●...
Refaire le réglage depuis le menu Configuration La configuration automatique règle de nouveau toutes les chaînes automatiquement. Chaînes DVB-S Règle automatiquement de nouveau toutes les chaînes DVB-S captées dans la zone. ● Cette fonction est disponible si le réglage de chaîne DVB-S est déjà exécuté. ●...
Page 31
Réglage menu DVB-S Éditer les favoris Liste des chaînes Configuration auto Réglage manuel Actualiser liste chaînes Condition du signal Antenne DiSEqC1.0 Configuration LNB Accéder Sélectionnez “Antenne” et réglez Vous pouvez capter plusieurs satellites si vous possédez un système d’antenne à contrôle DiSEqC. ●...
Page 32
Refaire le réglage depuis le menu Configuration Chaînes DVB-C Règle automatiquement de nouveau toutes les chaînes DVB-C disponibles. ● Cette fonction est disponible si le réglage de chaîne DVB-C est déjà exécuté. ● Seules les chaînes DVB-C sont réglées de nouveau. ●...
Page 33
Chaînes DVB-T ou analogiques Règle automatiquement de nouveau toutes les chaînes DVB-T ou analogiques captées dans la zone. ● La configuration automatique DVB-T est disponible si le réglage de chaîne DVB-T est déjà exécuté. ● Seules les chaînes DVB-T sont réglées de nouveau en mode DVB-T. ●...
Régler et éditer les chaînes (DVB) Vous pouvez régler de nouveau les chaînes ou établir des listes de chaînes favorites, ignorer les chaînes non désirées, etc. Sélectionnez DVB-S, DVB-C ou DVB-T p. 14 INPUT Affichez le menu MENU MENU EXIT Sélectionnez “Configuration”...
Page 35
Établissez la liste de vos chaînes DVB favorites Éditer les favoris Créez vos listes de chaînes favorites pour divers diffuseurs (jusqu’à 4 : Favori 1 à 4). Les listes de favoris DVB sont disponibles sous “Catégorie” dans la bannière d’informations (p. 15) et le Guide des programmes (p. 18). Sélectionnez la chaîne à...
Page 36
Régler et éditer les chaînes (DVB) Réglez la chaîne DVB manuellement Réglage manuel Normalement utilisez “Configuration auto” ou “Actualiser liste chaînes” pour régler de nouveau toutes les chaînes DVB. Utilisez cette fonction si le réglage n’a pas été effectué complètement, ou pour ajuster l’orientation de l’antenne ou de l’antenne parabolique.
Page 37
Affichez un message de notification Message nouvelle chaîne Sélectionne l’affichage ou non d’un message de notification lorsqu’une nouvelle chaîne DVB est trouvée. (Désactivé / Activé) ● La sélection de OK lance “Actualiser liste chaînes”. Nouvelles chaînes trouvées ! ● Pressez OK pour mettre à jour la liste des chaînes. Cette fonction n’est pas disponible en mode DVB-S.
Régler et éditer les chaînes (Analogique) Vous pouvez régler de nouveau les chaînes, sauter les chaînes non désirées, éditer les chaînes, etc. Sélectionnez Analogique p. 14 INPUT Affichez le menu MENU MENU EXIT Sélectionnez “Configuration” accédez BACK/ Menu principal RETURN Image sélectionnez Configuration...
Page 39
Sautez les chaînes analogiques non désirées, éditez les chaînes analogiques Liste des chaînes Vous pouvez cacher les chaînes analogiques non désirées. Les chaînes cachées ne peuvent s’afficher qu’avec cette fonction. Utilisez cette fonction pour sauter les chaînes non désirées. Sélectionnez une chaîne pour l’afficher ou la cacher afficher / cacher Liste des chaînes analogiques ●...
Verrouillage parental Vous pouvez verrouiller des chaînes spécifiques ou des bornes d’entrée AV, et superviser leur visionnement. Lorsqu’une chaîne ou une entrée verrouillée est sélectionnée, un message apparaît : la saisie du numéro PIN permet de la visionner. Affichez le menu MENU MENU EXIT...
à tous les services (comme par exemple la télévision payante). Utilisez uniquement le module IC approuvé par le diffuseur. Pour plus d’informations et pour connaître les conditions de service, informez-vous auprès de votre revendeur Panasonic ou des diffuseurs. Fente IC Attention ●...
Réglage usine Rétablissez les réglages initiaux du téléviseur, c’est-à-dire sans chaînes réglées. Tous les réglages sont réinitialisés (réglages de chaînes, d’image, de son, etc.). Affichez le menu MENU MENU EXIT Sélectionnez “Configuration” accédez Menu principal Image sélectionnez Configuration Sélectionnez “Menu système” accédez Configuration Minuterie veille...
Mettre à jour le logiciel du téléviseur Il se peut qu’une nouvelle version du logiciel soit parfois disponible en téléchargement, pour améliorer le fonctionnement ou les commandes du téléviseur. Si une mise à jour est disponible, une bannière de notification s’affiche lorsque la chaîne a des informations de mise à jour. ●...
Noms d’entrée Pour identifier et sélectionner plus facilement le mode d’entrée, vous pouvez nommer chaque mode d’entrée ou sauter les bornes qui ne sont raccordées à aucun appareil. ● Pour sélectionner le mode d’entrée p. 22 Affichez le menu MENU MENU EXIT Sélectionnez “Configuration”...
Utilisation de VIERA TOOLS Vous pouvez accéder facilement à des fonctions spéciales à l’aide de la fonction VIERA TOOLS. Affichez les icônes de la fonction EXIT Sélectionnez une fonction sélectionnez accédez Contrôle VIERA Link Suivez les étapes de la procédure pour chaque fonction ●...
Afficher depuis la carte SD (VIERA IMAGE VIEWER) Visu. Photo : Les images fixes enregistrées sur les appareils photo numériques s’afficheront. Visu vidéo : Les images animées enregistrées sur les caméscopes numériques seront lues. ● Pendant l’opération, un signal de son est émis par les bornes AV1, AV2, AUDIO OUT et DIGITAL AUDIO OUT. Aucun signal vidéo n’est toutefois émis.
Page 47
Diaporama ■ Lancez le diaporama (exécutez l’étape Sélectionnez la première photo à afficher Lancez le diaporama ● Pour faire une pause Rouge ● Pour revenir à Seul (affichage simple) Vert Remarque ● Le diaporama est créé à l’intérieur de la vignette. ●...
Page 48
Afficher depuis la carte SD (VIERA IMAGE VIEWER) Visu vidéo Insérez la carte SD accédez Sélectionnez “Visu vidéo” Menu SD sélectionnez Visu. Photo ● Visu. Vidéo INPUT Vous pouvez aussi accéder directement à l’aide de VIERA TOOLS ASPECT MENU DIRECT TV REC “Utilisation de VIERA TOOLS”...
Page 49
Afficher l’écran d’un ordinateur sur le téléviseur Il est possible d’afficher l’écran de l’ordinateur sur le téléviseur auquel l’ordinateur est raccordé. Vous pouvez aussi écouter le son de l’ordinateur si un câble audio est connecté. ● Pour raccorder l’ordinateur p. 58 Sélectionnez l’entrée externe INPUT ASPECT...
Raccordez l’appareil compatible VIERA Link à la borne HDMI1, HDMI2, HDMI3 ou HDMI4 du téléviseur au moyen d’un câble HDMI. ● Concernant le câble HDMI à utiliser pour raccorder un caméscope HD Panasonic ou un appareil photo LUMIX, consultez le mode d’emploi de l’appareil en question.
Page 51
■ VIERA Link (connexions HDMI et de sortie audio) Lecteur Home cinéma Appareil raccordé Lecteur Home cinéma avec Amplificateur avec Blu-ray Disc avec fonction VIERA Link fonction VIERA Link Fonctions fonction VIERA Link Téléchargement prédéfini – – – ∗ ∗ Lecture facile –...
Page 52
Fonctions de liaison Q-Link VIERA Link Q-Link ■ Préparatifs ● Raccordez un enregistreur DVD ou magnétoscope portant un des logos suivants : “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” ou “SMARTLINK” ● Liaison Q-Link p. 50 ● Utilisez un câble péritel de type “fully wired”. ●...
Page 53
VIERA Link “ Control™” ∗ ∗Profitez d’une interopérabilité HDMI accrue avec les appareils Panasonic dotés de la fonction “HDAVI Control”. Ce téléviseur prend en charge la fonction “HDAVI Control 4”. Une interface s’établit automatiquement entre le téléviseur et les appareils (enregistreur DIGA, caméscope HD, lecteur Home cinéma, amplificateur, etc.) que vous raccordez au moyen de câbles...
Page 54
Fonctions de liaison Q-Link VIERA Link ■ Fonctions disponibles Réduisez la consommation inutile d’énergie en mode de veille Veille Eco énergie Pour utiliser cette fonction, réglez Veille Eco énergie sur “Activé” dans le menu Configuration “Veille Eco énergie” (p. 27) Pour réduire la consommation d’énergie de l’appareil raccordé...
Page 55
■ Fonctions disponibles (Utiliser le Menu VIERA Link) Programme Pause Live TV Pause Live TV Vous pouvez mettre en pause le programme de télévision en direct et poursuivre le visionnement plus tard. Le programme de télévision diffusé en direct sera enregistré sur le disque dur de l’enregistreur DIGA. ●...
Page 56
Fonctions de liaison Q-Link VIERA Link ■ Fonctions disponibles (Utiliser le Menu VIERA Link) Commandez le menu de l’appareil raccordé à l’aide de la télécommande VIERA Contrôle VIERA Link Vous pouvez commander certaines fonctions de l’appareil raccordé à l’aide de la télécommande du téléviseur (pointez la télécommande vers le capteur de signal du téléviseur).
Page 57
■ Fonctions disponibles (Utiliser le Menu VIERA Link) Commande de haut-parleurs Sélection haut-parleurs Vous pouvez commander les enceintes Home cinéma à l’aide de la télécommande du téléviseur (pointez la télécommande vers le capteur de signal du téléviseur). ● Si cela ne fonctionne pas, vérifiez les réglages et l’appareil. “Aperçu des fonctions Q-Link et VIERA Link”...
Appareil externe Ces schémas indiquent nos recommandations pour le raccordement du téléviseur à divers appareils. Pour les autres raccordements, reportez-vous aux instructions qui accompagnent les appareils respectifs, au tableau ci-dessous et aux spécifications (p. 67). Pour faire l’écoute via Câble RCA des enceintes Amplificateur avec système d’enceintes Câble audio...
Page 59
Antenne Câble Arrière du téléviseur parabolique Pour visionner les diffusions Câble satellite par câble Décodeur (S-VIDEO) Câble compatible Antenne HDMI de type “fully (VIDEO) wired” (AUDIO) Appareil HDMI Caméscope / “Connexion HDMI” (p. 63) Console de jeu Câble compatible Enregistreur DVD HDMI de type “fully wired”...
Données techniques Rapport de format automatique La taille et le rapport de format optimaux peuvent être choisis automatiquement, et vous pouvez obtenir une image plus fine. (p. 16) ■ Signal de contrôle du rapport de format “WIDE” apparaîtra dans le coin supérieur gauche de l’écran si le téléviseur détecte un signal d’écran large (WSS) ou un signal de commande passant par la borne SCART / HDMI.
Page 61
● Faites régulièrement une copie de secours des données enregistrées, en cas de détérioration ou d’altération des données, ou d’un fonctionnement irrégulier du téléviseur. (Panasonic décline toute responsabilité quant à toute détérioration ou tout dommage subi par les données enregistrées.) ■...
Page 62
Données techniques Tableau des caractères pour les touches numériques Vous pouvez saisir les caractères à l’aide des touches numériques pour les Entrée utilisateur options d’entrée libres. A B C D E F G H J K L M N O P Q R S T Appuyez plusieurs fois sur la touche numérique jusqu’à...
Page 63
Connexion HDMI HDMI (high-definition multimedia interface) est la première interface audiovisuelle entièrement numérique au monde qui soit conforme à une norme sans compression. Vos pouvez profiter d’images numériques à haute définition et d’un son de qualité supérieure en raccordant le téléviseur à...
Page 64
Données techniques Signal d’entrée affichable COMPONENT (Y, P ), HDMI ∗ Signe : Signal d’entrée pris en charge Nom de signal COMPONENT HDMI ∗ ∗ 525 (480) / 60i ∗ ∗ 525 (480) / 60p ∗ ∗ 625 (576) / 50i ∗...
Avant de faire une demande de service ou d’assistance, essayez d’abord de régler le problème en vous reportant à ces instructions simples. Si le problème persiste, contactez votre revendeur Panasonic pour obtenir de l’aide. Points blancs ou image ombragée (parasites) ●...
Page 66
Problème Mesures à prendre ● Réglez sur “P-NR” dans le menu Image (pour éliminer les parasites). (p. 26) Image désordonnée, parasites ● Vérifiez la présence d’appareils électriques à proximité (voiture, motocyclette, lampe fluorescente). ● L’option “Couleur” ou “Contraste” du menu Image est-elle réglée sur Aucune image ne s’affiche la valeur minimum ? (p.
Caractéristiques TX-L32GW10, TX-L32GW10W TX-L37GW10, TX-L37GW10W Source d’alimentation CA 220 à 240 V, 50 / 60 Hz Alimentation 141 W 164 W Consommation en mode de 0,3 W (sans enregistrement de sortie d’écran) veille 34 W (avec enregistrement de sortie d’écran) Rapport de format 16:9 Taille de la partie visible...
HDMI Licensing LLC. ● HDAVI Control™ est une marque de commerce de Panasonic Corporation. ● “AVCHD” et le logo “AVCHD” sont des marques de commerce de Panasonic Corporation et de Sony Corporation. ● x.v.Colour™ est une marque de commerce. ●...
