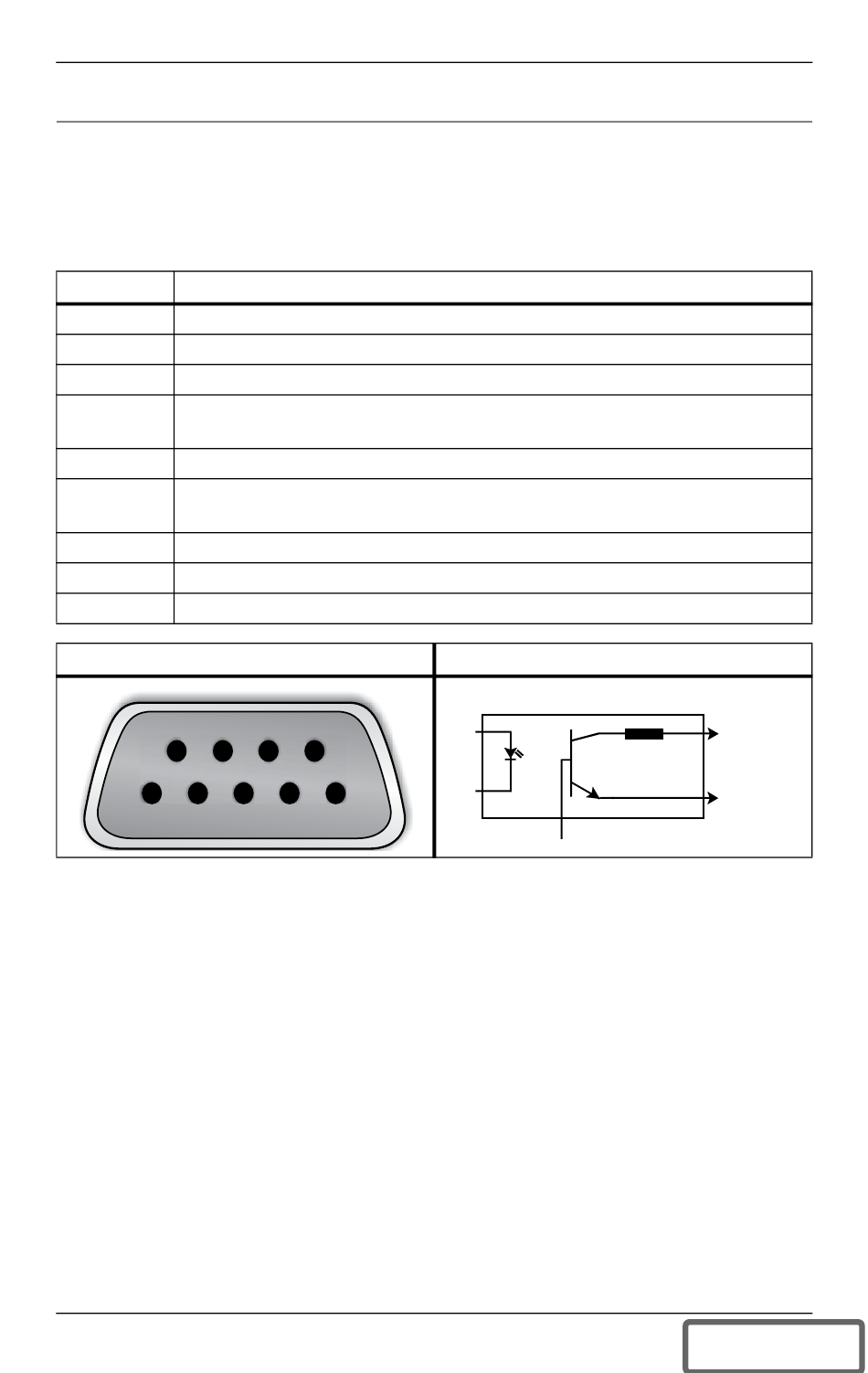

Port d'interface de communications
L'arrière du bloc GXT2U de Liebert est pourvu d'un connecteur
femelle de port série DB-9 standard. Plusieurs signaux sont fournis
sur ce port et ils sont attribués de la façon suivante :
Broche
1
Batterie faible (collecteur ouvert)
2
Émission ASC (niveaux RS-232 types)
3
Réception ASC (niveaux RS-232 types)
4
Fermeture à distance (5 à 12 V c.c., 10 à 24 mA maximum);
fonctionnement avec batteries
5
Commun
6
Fermeture à distance (court-circuit à la broche 5); tous les modes
de fonctionnement
7
Batterie faible (émetteur ouvert)
8
Panne de secteur (émetteur ouvert)
9
Panne de secteur (collecteur ouvert)
Brochage
6
7
1
2
*La tension et l'intensité maximales sur les broches 1, 7, 8 et 9 sont de 60 V c.c. et 10 mA.
8.2
Broches 4 et 5 – Fermeture à distance sur batterie
Cette broche n'est fonctionnelle que lorsque le système ASC est en mode
batterie. Si le système ASC est alimenté par le secteur, la broche 4
ignore tout signal.
La broche 4 nécessite un signal de 5 à 12 V c.c pour effectuer la
fermeture. Celui-ci a normalement pour origine le port série utilisant
le câble de fermeture de contact de Liebert. Elle ne peut pas être
utilisée avec seulement une fermeture de contact à moins que le relais
soit utilisé pour interrompre une source de tension. Pour signaler une
fermeture, un signal de 5 à 12 V c.c est nécessaire pendant 1,5 seconde
ou plus. Les signaux durant moins de 1,5 seconde seront ignorés. Une
fois que la broche 4 a reçu un signal de fermeture pendant 1,5 seconde,
il n'est pas possible d'annuler la commande.
Description de l'attribution
8
9
3
4
5
Collecteur à émetteur*
21
Communication
Open
Collecteur
(+)
Collector
ouvert
330 Ohms
330 ohms
Émetteur
Open
(-)
ouvert
Emitter
