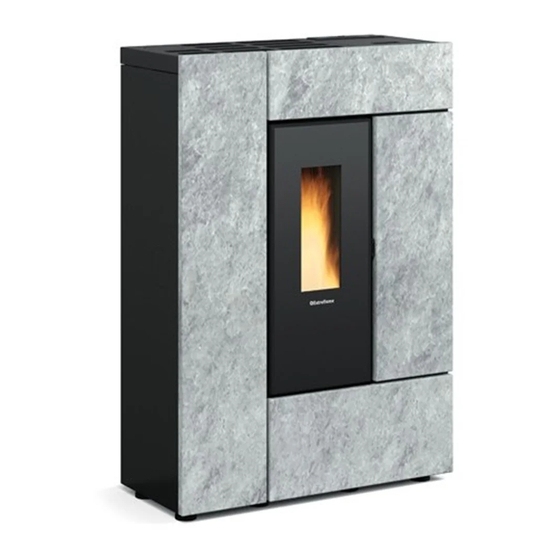

Sommaire des Matières pour Extraflame GABRIELLA PLUS
- Page 1 MANUEL UTILISATEUR PoêLES à PELLET GABRIELLA PLUS MADE ITALY design & production 004280494 - Rev 000...
- Page 2 Appliquer étiquette données techniques FRANCAIS...
-
Page 3: Table Des Matières
MoNtAge SoRtIe FuMéeS SupéRIeuRe ..............................11 INStALLAtIoN heRMétIque ..................................12 air comburant ..............................................12 SYStÈmE D'ÉVacuation DES FumÉES ......................................12 détAILS gABRIeLLA pLuS .................................... 13 EntrEtoiSES ................................................14 cANALISAtIoN AIR chAud ..................................14 thErmoStat SupplÉmEntairE pour commanDE motEur canaliSation ......................14 poSItIoNNeMeNt du poêLe ..................................15 NoteS pouR Le FoNctIoNNeMeNt coRRect ............................ - Page 4 Nas primeiras horas de fuNcioNameNto, podem ser gerados fumos e odores decorreNtes do processo de “rodagem térmica” Normal. duraNte este processo, de duração variável coNsoaNte o produto, é recomeNdável remover eveNtuais partes em faiaNça, pedra Natural ou metal da parte superior do produto. gabriella plus pietra gabriella plus FRANCAIS...
-
Page 5: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 6 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 7: Entretien Ordinaire
SÉCURITÉ POURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L’ARRÊT DU GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š... -
Page 8: Règlement (Ue) 2015/1185
ExigEncEs d'informations applicablEs aux dispositifs dE chauffagE décEntralisés à combustiblE solidE ((rÈglEmEnt (uE) 2015/1185 dE la commission) Référence(s) du modèle - - - GABRIELLA PLUS Fonction de chauffage indirect - - - Puissance thermique directe Puissance thermique indirecte Combustible Bois comprimé ayant un taux d'humidité < 12 % - - - Efficacité... -
Page 9: Installation
InstallatIon GÉnÉralItÉs Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... - Page 10 En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š...
-
Page 11: Montage Sortie Fumées Supérieure
Montage SoRtIe FUMÉeS SUpÉRIeURe 1. Retirer le couvercle supérieur. 2 . Retirer le couvercle arrière. 3. Retirer la fermeture supérieure et la rallonge arrière. 4. Monter la rallonge supérieure et la fermeture arrière. 5. Monter le couvercle arrière. 6. Insertion de l’évacuation supérieure. NE PEUT ÊTRE FOURNI ReSpeCteR oBLIgatoIReMent LeS InDICatIonS De Montage DÉCRIteS ! toUJoURS SUIVRe LeS InDICatIonS De Montage DanS DeS ConDItIonS De SÉCURItÉ... -
Page 12: Installation Hermétique
installation hermétique Le générateur est un produit totalement étanche par rapport au milieu d'installation ; cela signifie qu'il est idéal pour les maisons passives car il ne prélève pas l'air présent dans les habitations. air comburant Pour respecter l'herméticité du poêle, le tuyau de raccordement de l'air comburant (combustion) doit être raccordé directement à l'extérieur à... -
Page 13: Détails Gabriella Plus
DétAils gABRiellA PlUs Entretoise On/Off Sortie de fumées arrière Fusible Accès chambre de combustion Alimentation 230 V Canalisation latérale Entrée sérielle Capteur ambiant Entrée thermostat supplémentaire Sortie air ambiant Entrée thermostat canalisation Ecran Canalisation arrière Sortie de fumées supérieure Entrée air comburant Réservoir à... -
Page 14: Entretoises
eNtRetOises A l'arrière de la machine se trouvent 2 entretoises qui délimitent la distance minimale à respecter par rapport à n'importe quel appui arrière. Les entretoises doivent être retirées. Nota bene : orienter le capteur ambiant vers le bas ou vers l’extérieur du poêle. CANAlisAtiON AiR ChAUD Le tube destiné... -
Page 15: Positionnement Du Poêle
POsitiONNemeNt DU POêle Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal. NOtes POUR le fONCtiONNemeNt CORReCt Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Durant le fonctionnement du poêle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à... -
Page 16: Pellet Et Chargement
Pellet et chargement Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour qu'il reste compact. -
Page 17: Télécommande
Télécommande La télécommande permet de régler les principales fonctions du poêle. Transmetteur Sélectionner modalité ventilation Écran Blocage clavier On/off poêle (maintenez pendant 3 secondes) Degrés celsius / fahrenheit En appuyant sur la touche une fois il est possible Réglage puissance d'activer ou de désactiver le chrono Réglage du retard de l'extinction. -
Page 18: Icônes Télécommande
Icônes Télécommande Modalité ventilation sélectionnée : Activation chrono Clignotant CONFORT LED allumée = actif Allumé AUTO LED éteinte = désactivé Indique la transmission du signal radio Allumée = communication radio en cours Retard extinction configuré Éteinte = absence de communication radio Batterie déchargée Touches bloquées... -
Page 19: Panneau De Commandes
Panneau de commandes AFFichAge POUR AccÉdeR BOUTON MessAges de TexTe AU MeNU ON/OFF RÉgLAge cONFigURATiON PUissANce de TeMPÉRATURe FONcTiONNeMeNT Légende icônes indique la présence d'une alarme. indique l'état de la programmation hebdomadaire Éteinte : indique l'absence d'alarmes Éteinte : désactivée. Allumée : indique la présence d'une alarme Allumée : activée. -
Page 20: Menu Général
menu généraL Revenir en arrière - quitter Faire défiler paramètres : suivant (3) ; précédent (2) Modifier données configuration : augmentation (4) ; diminution (5) confirmer - accès au Menu AIR AMBIANCE CANALISATION EASY SETUP CHRONO HABILITATION PRg1 PRg2 RégLAgES DATE-HEURE PRg3 LANgUE... -
Page 21: Configurations Pour Le Premier Allumage
configurations Pour Le Premier aLLumage Une fois branché le câble d'alimentation dans la partie arrière du poêle, mettre l'interrupteur, toujours placé à l'arrière, dans la position (I). L'interrupteur placé à l'arrière du poêle sert à donner la tension à la carte du poêle. Le poêle reste éteint et le panneau affiche une première page-écran avec la mention OFF. -
Page 22: Fonctionnement Et Logique
fonctionnement et Logique aLLumage Après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Lorsque la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en deMARRAge. -
Page 23: Air Ambiance
air ambiance ce menu permet de définir la vitesse du moteur de ventilation frontale. Modes : (COMFORT, AUTO). en sélectionnant le mode COMFORT, la vitesse de la ventilation frontale est réduite par rapport au mode AUTO. PROcÉdURe de cOMMANde Š Appuyer sur la touche 6. Š... -
Page 24: Chrono
chrono cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le CHRONO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine. dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horaire programmé, la température souhaitée et la puissance. - Page 25 EXEMPLE CHRONO HORAIRES/CRéNEAUX SUPERPOSéS CRéNEAU HORAIRE 02:00 08:00 16:30 23:00 SET PUISSANCE 02:00 08:00 16:30 23:00 SET THERMOSTAT 22° 18° 02:00 08:00 16:30 23:00 start 02:00 créneau horaire 1 puissance 3 - seT TheRMOsTAT 22°c stop 23:00 start 08:00 créneau horaire 2 puissance 1 - seT TheRMOsTAT 18°c stop 16:30 fonctionnement poêle...
-
Page 26: Réglages
régLages • date-heure • Langue Voir chapitre : configurations premier allumage • degrees ECRAN ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'éteint après un retard de 60 secondes. Le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en défaut. -
Page 27: Thermostat Supplémentaire
thermostat suPPLémentaire n.b. : L'instaLLation doit être effectuée Par un technicien autorisé il existe la possibilité de contrôler par thermostat un local adjacent à la chambre où a été placé le poêle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseillé de positionner le thermostat mécanique en option à une hauteur du sol d'environ 1,50 m). -
Page 28: Easy Control
EASY CONTROL La fonction permet de choisir parmi deux valeurs : Š OFF (désactivé - par défaut) Š ON (activé) L’activation (eAsy cONTROL = ON) est conseillée en cas de formation excessive de résidus de combustion et en cas de phénomènes de condensation dans le conduit de fumée durant le fonctionnement à... -
Page 29: Nettoyage Et Entretien
POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM Nettoyage et eNtretieN toujours suivre les iNdicatioNs avec le maximum de sécurité ! Š S'assurer que la fiche du cordon d'alimentation soit enlevée car le générateur pourrait avoir été programmé pour s'allumer. - Page 30 brasier et chambre de combustioN Š Enlever complètement le convoyeur de cendres (1), et vider les résidus de cendres présents dans le brasier situé en dessous. Š Démonter le brasier (2) et vider les résidus de cendre. Š Aspirer la cendre de la chambre de combustion et du conduit porte-bougie (A).
- Page 31 échaNgeur thermique - partie supérieure Enlever le déflecteur et éliminer la cendre déposée dans la partie supérieure de l’échangeur thermique, avec le goupillon fourni. Faire attention à la cendre présente sur le déflecteur. FRANCAIS...
-
Page 32: Entretien Courant À Effectuer Par Les Techniciens Autorisés
les joiNts du réservoir à pellet, du brasier, de la porte du foyer garaNtisseNt le foNctioNNemeNt correct du poêle. ces élémeNts doiveNt être régulièremeNt coNtrôlés par l'utilisateur : eN cas d'usure ou de dommages, il faudra les remplacer immédiatemeNt. ces opératioNs devroNt être réalisées par uN techNicieN autorisé. uN brasier propre garaNtit uN foNctioNNemeNt correct ! le fait de maiNteNir le brasier et ses orifices toujours bieN propres, saNs résidus de combustioN, garaNtit au géNérateur uNe boNNe... - Page 33 échaNgeur thermique FRANCAIS...
- Page 34 eNtretieN ordiNaire LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. Moteur des fumées (démontage et nettoyage du conduit de fumée et des raccords en « T »), nouveau silicone aux endroits prévus Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie Réservoir (vidage complet et nettoyage) et vérification du joint.
- Page 35 eNtretieN ordiNaire LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. Moteur des fumées (démontage et nettoyage du conduit de fumée et des raccords en « T »), nouveau silicone aux endroits prévus Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie Réservoir (vidage complet et nettoyage) et vérification du joint.
-
Page 36: Affichages
AffichAges ecrAn cAuse Générateur éteint sTArT La phase de start est en cours PrechArge PeLLeT Le chargement continu du pellet est en cours durant l'allumage ALLumAge La phase dédiée à l'allumage est en cours démArrAge La phase de préparation est en cours TrAvAiL La phase de fonctionnement normal est en cours mOduL... -
Page 37: Élimination
Élimination InformatIons relatIves à la gestIon des déchets d'appareIls électrIques et électronIques contenant des pIles et des accumulateurs Ce symbole présent sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile. - Page 38 FRANCAIS...
- Page 39 FRANCAIS...
- Page 40 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM...
