2 À propos du carton
▪ L'ensemble complet des dernières données techniques est
disponible sur l'extranet Daikin (authentification requise).
2 À propos du carton
2.1 Unité intérieure

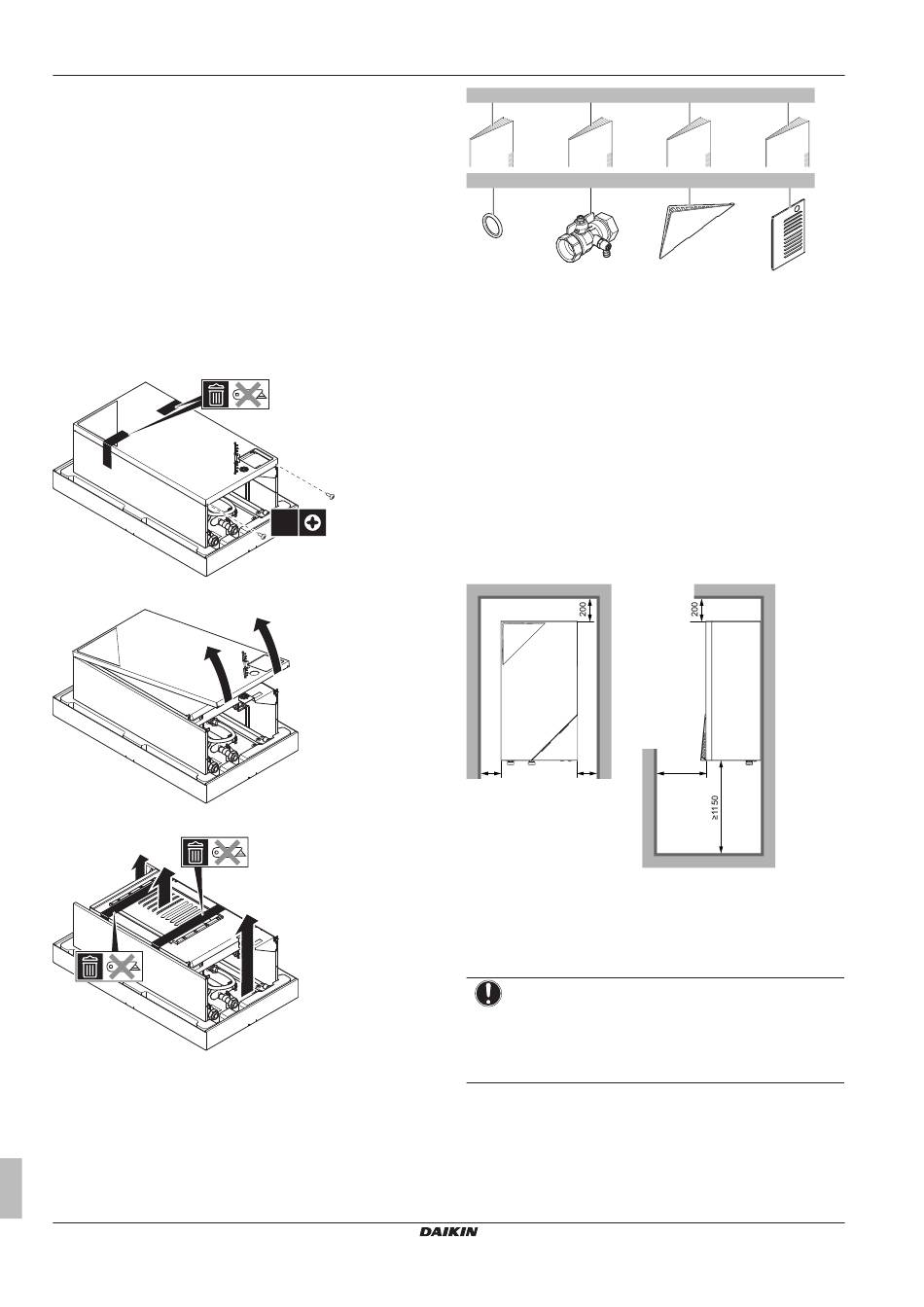

2.1.1 Retrait des accessoires de l'unité
intérieure
Les consignes de sécurité générales, le manuel d'installation de
l'unité intérieure, le manuel d'utilisation et l'addendum pour
l'équipement en option sont situés dans la partie supérieure de la
boîte. Procédez comme suit pour retirer les autres accessoires.
1 Retirez la bande.
2 Soulevez la partie inférieure du panneau avant et retirez-le.
3 Retirez les accessoires.
g
h
Manuel d'installation
4
2×
e f
+
a b
1× 1×
e f
2× 2×
a Consignes de sécurité générales
b Addendum pour l'équipement en option
c Manuel d'installation de l'unité intérieure
d Manuel d'utilisation
e Joint d'étanchéité pour vanne d'arrêt
f Vanne d'arrêt
g Couvercle de l'interface utilisateur
h Plaque supérieure de l'unité intérieure
3 Préparation
3.1 Préparation du lieu d'installation
3.1.1 Exigences pour le lieu d'installation de
l'unité intérieure
▪ Prenez les directives suivantes
d'espacement:
10 10
(mm)
▪ L'unité intérieure est conçue pour être installée à l'intérieur
uniquement et pour des températures ambiantes comprises entre
5 et 35°C.
3.2 Préparation de la tuyauterie d'eau
REMARQUE
En cas de tuyaux en plastique, veillez à ce qu'ils soient
entièrement étanches
conformément à la norme DIN 4726. La diffusion
d'oxygène dans la tuyauterie peut causer une corrosion
excessive.
3.2.1 Vérification du débit et du volume d'eau
Volume minimal d'eau
Vérifiez que le volume total d'eau de l'installation est de 10 litres
minimum pour EHBH/X04+08 et de 20 litres pour EHBH/X11+16. Le
volume d'eau interne de l'unité intérieure n'est PAS inclus.
Daikin Altherma – Bibloc basse température
c d
1× 1×
g
h
1× 1×
en compte en matière
500
à la diffusion d'oxygène
EHBH/X04~16CB
4P383118-1D – 2017.04
