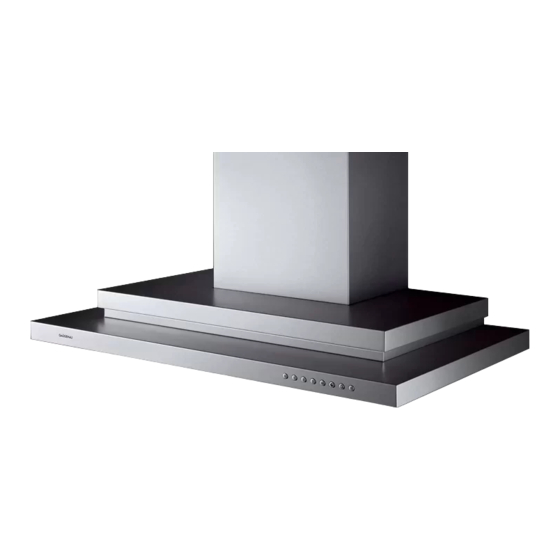

Gaggenau AW 200 Notice D'utilisation Et De Montage
Masquer les pouces
Voir aussi pour AW 200:
- Notice d'utilisation et de montage (21 pages) ,
- Mode d'emploi (20 pages) ,
- Notice d'utilisation et de montage (20 pages)
Manuels Connexes pour Gaggenau AW 200
Sommaire des Matières pour Gaggenau AW 200
- Page 1 Notice d’utilisation et de montage AW 200 AW 201 AW 202 AW 210 AW 211 Hotte murale...
-
Page 3: Table Des Matières
AW 200 AW 201 AW 202 AW 210 AW 211 Préambule 1. Instructions importantes page 3-4 1.1 Sécurité page 3 1.2 Première mise en service page 4 1.3 Utilisation page 4 2. Équipement page 5 3. Utilisation page 6-8 4. Nettoyage et entretien page 9-10 5. -
Page 4: Préambule
Préambule Avec votre nouvelle hotte aspirante, vous prendrez encore plus de plaisir à travailler dans votre cuisine. L ’appareil offre les avantages suivants : – une puissance d’aspiration élevée pour un niveau de bruit peu important, – un grand nombre de fonctions, –... -
Page 5: Instructions Importantes
– L’appareil ne doit pas aspirer de substances et respect de ces instructions, aucune garantie vapeurs dangereuses et explosives ! n’est assurée par Gaggenau. – L’utilisateur est responsable de l’emploi – Si un autre foyer (poêle à bois, charbon ou conforme et du parfait état de l’appareil. -
Page 6: Première Mise En Service
S’il ne s’agit pas d’un problème d’alimentation électrique, prévenez votre distributeur ou le – Lisez attentivement la notice d’utilisation et de service après-vente Gaggenau le plus proche. pose. – Sortez l’appareil de son emballage et éliminez ce dernier de manière conforme aux réglementations ! Attention : l’emballage... -
Page 7: Équipement
2. Équipement 1 Conduit d’aération 2 Panneau de commande 3 Filtre à graisse (2 filtres à graisse pour la hotte de 70 cm de large, 3 filtres à graisse pour la hotte de 90 cm de large, 4 filtres à graisse pour la hotte de 120 cm de large) 4 Éclairage Fig. -
Page 8: Utilisation
3. Utilisation A l’exception de la touche 0 (« Arrêt moteur »), toutes les touches de sélection de fonctions sont rétro-éclairées en vert lorsqu’elles sont activées. Éclairage L’éclairage fonctionne indépendamment de la hotte murale et s’allume ou s’éteint à l’aide de la touche (voir fig. - Page 9 Pour faire revenir et faire cuire dans une poêle ouverte, il faut choisir la touche de super-vitesse Int (voir fig. 6). Lorsque vous avez allumé la hotte en choisissant la super-vitesse, elle s’arrêtera automatiquement au bout de 5 minutes. Fig. 6 Si vous appuyez sur la touche Int alors que la hotte fonctionne avec la vitesse 1, 2 ou 3, l’électronique revient automatiquement à...
- Page 10 Fonctions spéciales : Durée de fonctionnement en super-vitesse : En appuyant simultanément sur la touche Int et les touches 1, 2 ou 3, vous pouvez affecter une durée de 3, 5 ou 10 minutes à la super-vitesse et sauve- garder cette durée (voir fig. 9); à la livraison, la durée programmée est de cinq minutes, ce qui correspond à...
-
Page 11: Nettoyage Et Entretien
4. Nettoyage et entretien Nettoyage des filtres à graisse Après 30 heures de fonctionnement, l’indicateur de saturation F des filtres à graisse clignote (voir fig. 3). Le clignotement de ce voyant vous signale qu’il faut nettoyer les filtres. Bien entendu, le nettoyage des filtres à... - Page 12 à récurer. N’utilisez pas non plus d’éponges à gratter ni de brosses. Vous pouvez nettoyer les versions en inox (AW 200/AW 202/AW 210) avec des produits de nettoyage et d’entretien vendus dans le commerce pour ce matériau.
-
Page 13: Maintenance
Si l’alimentation électrique est en ordre alors que l’appareil ne fonctionne pas, prévenez votre distri- buteur ou le service après-vente Gaggenau le plus proche. Indiquez le type de l’appareil (voir la plaquette d’identification). -
Page 14: Instructions De Pose
6. Instructions de pose 6.1 Caractéristiques techniques 6.2 Pose AW 200 : poids (selon équipement) 33,0 kg maximum La hotte doit être installée en conformité avec les dimensions AW 200-172 : 1698 x 560 mm prescriptions du distributeur d’électricité et les dimensions AW 200-192 : 1898 x 560 mm réglementations sur la construction en vigueur dans... - Page 15 Le conduit d’évacuation peut être constitué de Accessoires de pose pour mode recyclage tuyaux souples en aluminium et de tuyaux en tôle conduit de recyclage en finition inox : protégés contre la corrosion, ainsi que de tuyaux AD 010-112 pour hauteur de plafond 2,36 - 2,64 m d’évacuation dont le matériau est conforme à...
- Page 16 GB 032-107 Si la hotte fonctionne au-dessus d’une table de ou GB 052/053-140 de la gamme Gaggenau, car cuisson à gaz, il faut régler la hotte à la puissance l’électronique de la hotte est adaptée de manière maximale dès que trois feux ou plus sont allumés...
- Page 17 Attention: Avant de tracer les points de fixation, assurez-vous qu’aucun câble électrique, tuyau d’eau ou autre ne passe dans le mur aux endroits voulus. Mode évacuation : – Tracez sur le mur une ligne médiane allant partant du bord inférieur de la hotte. –...
- Page 18 – Fixez la hotte au mur avec les 4 vis b (fig. 21 et 22). Si vous avez prévu d’utiliser votre hotte en mode évacuation, procédez de la manière suivante : – Raccordez les tuyaux. – Établissez la liaison électrique. –...
- Page 19 Si vous avez prévu d’utiliser la hotte en mode recy- clage, utilisez le kit de montage pour recyclage, qui comprend les conduits d’air AD 010-112/122 et AD 011-112/122. Par ailleurs, vous avez aussi besoin d’un filtre à charbon actif (KF 001-010). Procédez de la manière suivante : –...
- Page 20 Gaggenau Hausgeräte GmbH Carl-Wery-Straße 34 D-81739 München www.gaggenau.com...
