Installation et raccordements

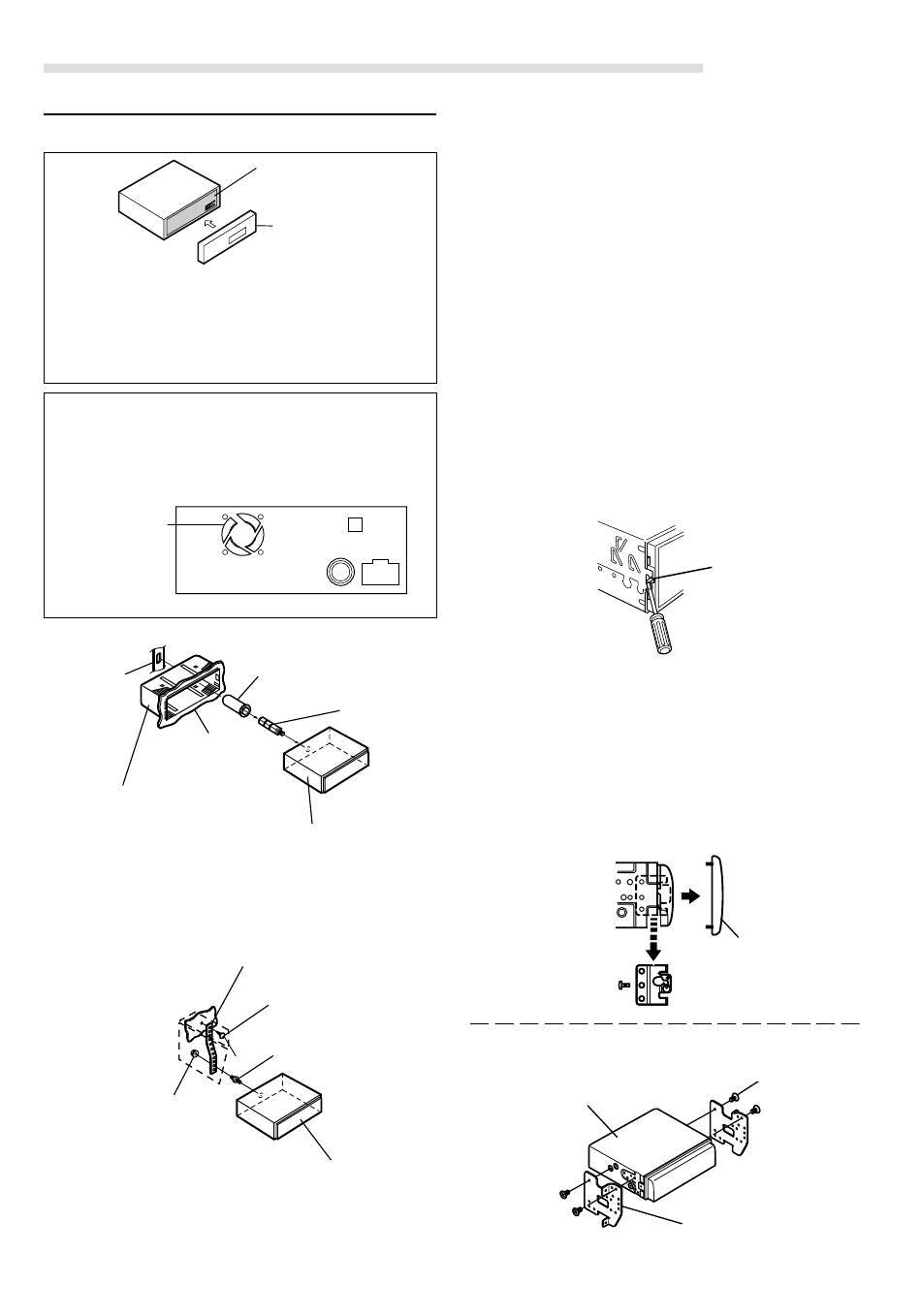

Installation
Installation de l'unité principale
Attention
Si vous installez cet appareil dans votre voiture, ne retirez pas
la façade amovible.
Si la façade est déposée en cours d'installation, vous risquez
d'appuyer trop fort et de fausser la plaquette métallique qui la
maintient en position.
Attention
N'obstruez pas les orifices de ventilation ou de chauffage de
l'appareil, ce qui gênerait la circulation de l'air. En cas de
blocage, la chaleur s'accumulerait dans l'appareil et pourrait
causer un incendie.
Trou de
ventilation d'air
1
Support
Tableau de bord
Gaine de montage
(Fournie)
Enlevez l'attache de montage de l'appareil (voir
"Dépose" à cette page). Poussez l'attache de montage
dans le tableau de bord.
2
Attache de montage en métal
Ecrou à six
pans (M5)
38
-FR
Plaquette
métallique
Façade
amovible
<Côté arrière>
Capuchon
caoutchouc
(Fourni)
Boulon à six
pans (Fourni)
INA-N333R
Vis
Filetage de boulon
∗
INA-N333R
Si votre véhicule possède un support, installez le long
boulon à tête hexagonale sur le panneau arrière du
INA-N333R et placez le bouchon caoutchouté sur le
boulon à tête hexagonale. Si le véhicule ne possède
pas de support de montage, renforcez l'appareil
principal avec une bande de montage métallique (non
fournie). Raccordez tous les fils du INA-N333R de la
manière décrite dans la section RACCORDEMENTS.
REMARQUE
Pour la vis *, se procurer une vis appropriée à l'emplacement
d'installation du châssis.
3
Glissez le INA-N333R dans le tableau de bord. Quand
l'appareil est installé, vérifiez que les goupilles de
blocage sont parfaitement posées en position
abaissée. Ceci s'obtient en appuyant fermement sur
l'appareil tout en abaissant la goupille de blocage à
l'aide d'un petit tournevis. De cette façon, l'appareil
sera convenablement verrouillé et il ne risquera pas de
tomber accidentellement du tableau de bord. Installez
enfin le panneau avant amovible.
Dépose
1
Déposer le panneau avant amovible.
2
Utiliser un petit tournevis (ou objet similaire) pour
soulever les vis vers le haut (voir ill. au-dessus).
Chaque fois qu'une vis est débloquée vers le haut, tirer
légèrement sur l'appareil pour qu'il ne se rebloque pas
avant de dévisser la vis suivante.
3
Extraire l'appareil, en le maintenant déverrouillé.
<VOITURE JAPONAISE>
INA-N333R
Tige de
verrouillage
Cadre de
panneau avant
Vis (M5 × 8)
(Fournie)
Support de montage
