Atlantic alféa excellia Notice D'installation page 63

Pompe à chaleur alféa excellia
Compresseur
1 2 3 L1 L2 L3 N
Alimentation électrique
3 phases 400 V
Interconnexion
entre unité extérieure
et module hydraulique

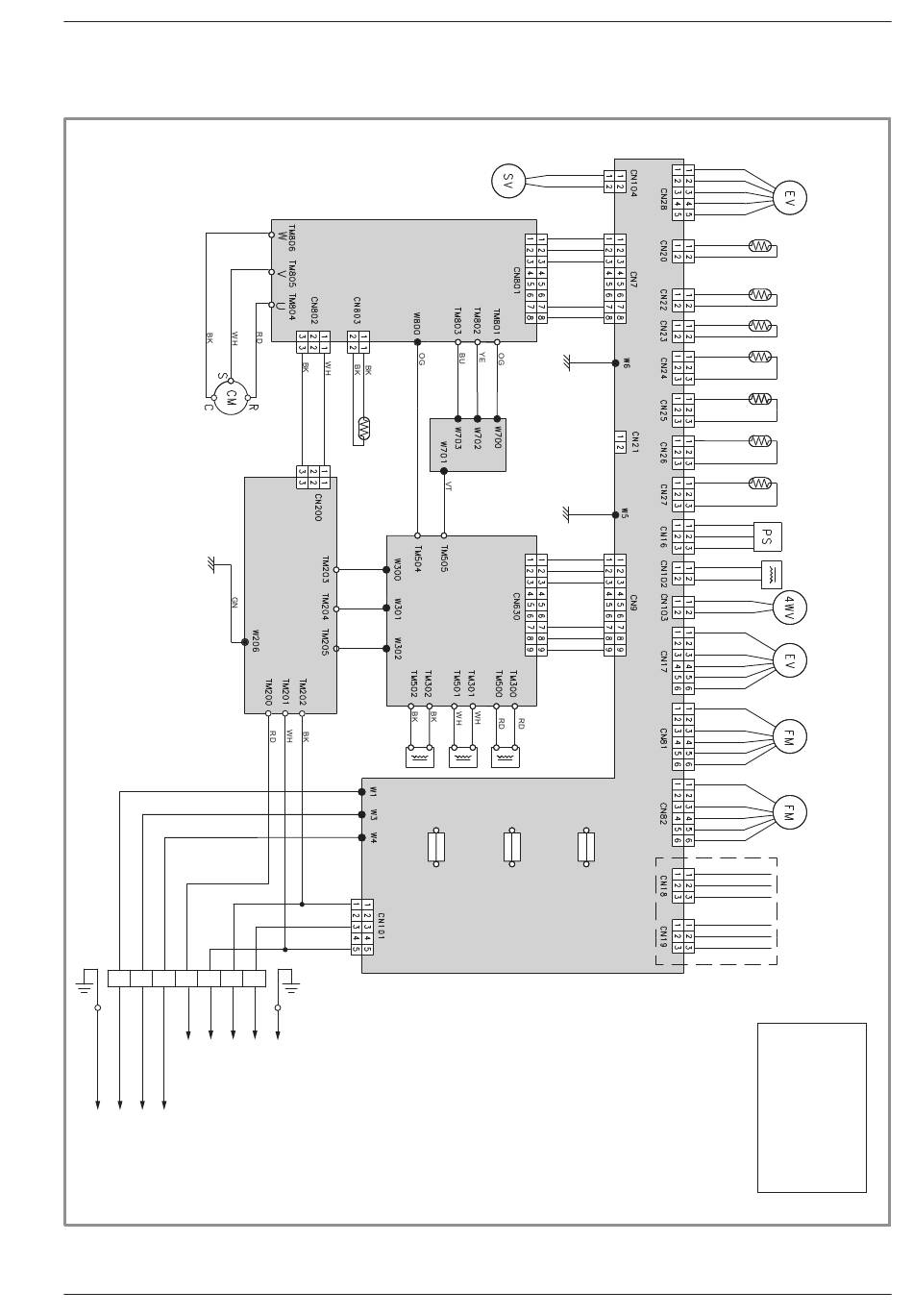

figure 46 - Câblage électrique unité extérieure modèle alféa excellia triphasée
Notice d'installation "1735 - FR"
Bobine de
réinjection
Carte de commande
(Inverter)
Sonde temp.
Radiateur
Inverter
Carte
RD
Filtre
WH
P.F.C.
BK
BK
WH
RD
F3
10A - 250 V
BK
BU
Carte principale de régulation
WH
Bornier
BU
BU
BN
RD
OG
YE
GN
GN
Carte
Condensateur
GN
BN
RD
OG
Carte
YE
GN
BU
Réactors
Fusibles
F2 F1
3,15A - 250 V 5A - 250 V
Bobine
RD
détendeur de
BU
réinjection
OG
YE
WH
Sonde temp.
BK
Détendeur
BK
Sonde temp.
milieu
BK
évaporateur
BK
Sonde temp.
BK
Radiateur
BK
P.F.C.
BN
Sonde temp.
Refoulement
BN
BK
Sonde temp.
Sortie
BK
évaporateur
BU
Sonde temp.
Extérieure
BU
BN
Sonde temp.
Compresseur
BN
RD
WH
Pressostat
BK
BK
Réactor
BK
ventilateur
BK
Vanne
BK
4 voies
RD
Bobine
BU
détendeur
OG
YE
WH
Moteur
RD
ventilateur 1
BK
(supérieur)
WH
YE
BN
Moteur
RD
ventilateur 2
BK
(inférieur)
WH
YE
BN
Option
(connecteur)
Codes couleur
BK Noir
BN Marron
BU Bleu
GN Vert
GY Gris
OG Orange
RD Rouge
VT Violet
WH Blanc
YE Jaune
- 63 -
