6. RÉGLAGES DU CONTRÔLE ÉLECTRONIQUE

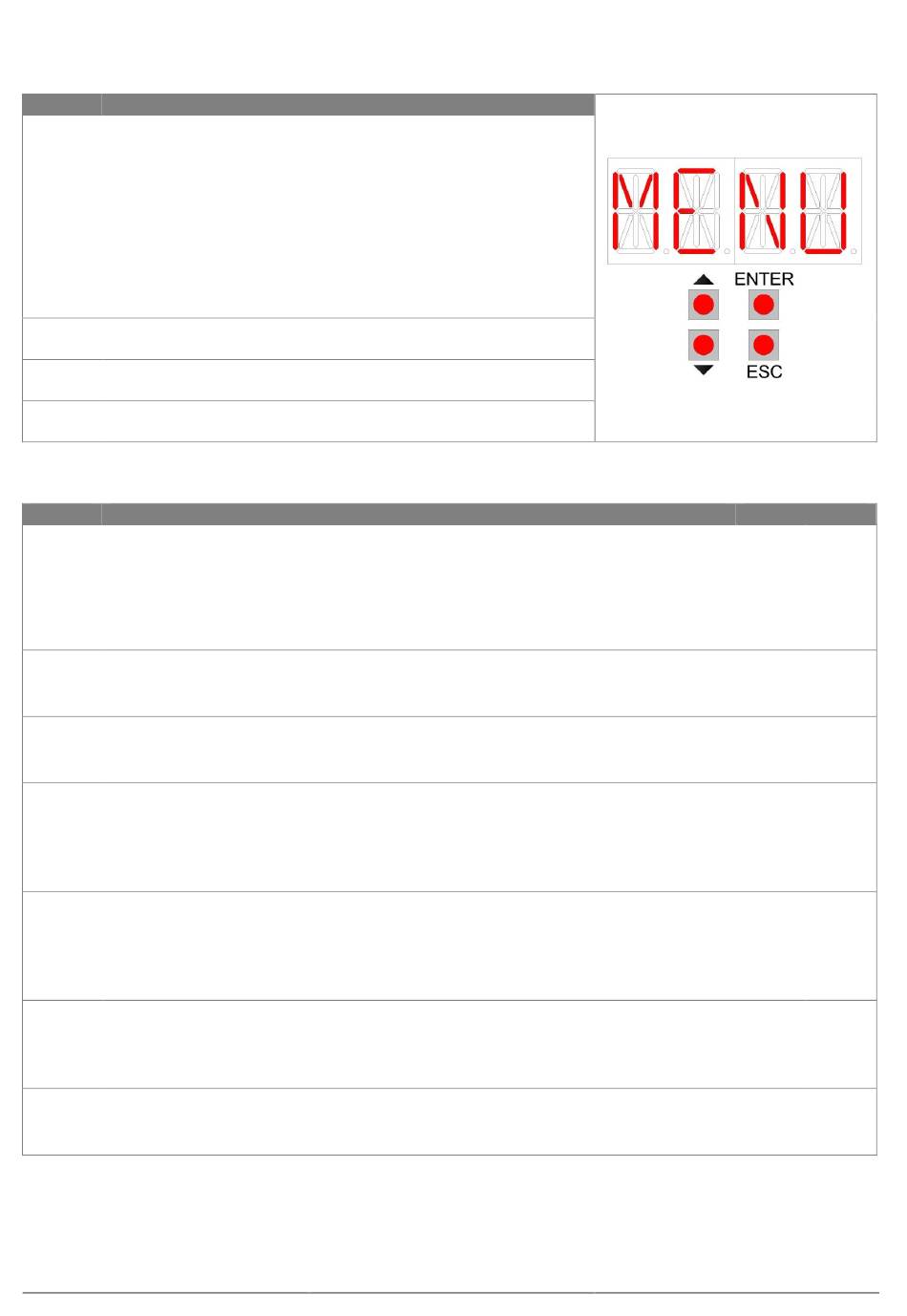

Le contrôle électronique est muni de 4 boutons et de 4 écrans alphanumériques qui permettent de configurer tous les
réglages nécessaires. À l'allumage du contrôle électronique, le mot « MENU » s'affiche à l'écran. Le fonctionnement des 4
boutons est indiqué dans le tableau.
Boutons
Description
ENTER
Bouton de sélection, chaque pression permet d'entrer dans le
paramètre sélectionné.
Bouton d'enregistrement, une pression d'1 seconde permet
d'enregistrer « SAVE » la valeur sélectionnée.
Les menus suivants sont présents :
MENU = Menu paramètres principaux
ADV = Menu paramètres avancés
SEL = Menu sélecteur de fonctions
MEM = Menu gestion mémoire
INFO = Menu informations et diagnostic
ESC
Bouton de sortie, chaque pression permet de quitter le paramètre
sélectionné ou le menu.
↑
Bouton de défilement, chaque pression permet de sélectionner un
article du menu ou d'augmenter la valeur de l'article sélectionné.
↓
Bouton de défilement, chaque pression permet de sélectionner un
article du menu ou de diminuer la valeur de l'article sélectionné.
6.1 MENU (MENU DES PRINCIPAUX RÉGLAGES)
À l'aide des boutons ↑ et ↓ choisir MENU, appuyer sur ENTER pour sélectionner et régler les paramètres suivants.
Écran
Description
DOOR
Réglage du type d'automatisme. Sélectionner l'une des valeurs suivantes:
DDOR TYPE
STD = standard pour automations: SL4A, SL4E, SL5A, SL5E, SL5H, SL6A, SL6E, SL6H, SLTA, SLTE.
BIG = pour automations SL5B avec réducteurs par courroie
BIG1 = pour automations SL6B avec réducteurs par courroie et grande roue
HSTD = pour automations hermétiques SL6HA
HBIG = pour automations hermétiques SL6HB avec réducteurs par courroie et grande roue
OPEN
Réglage du sens d'ouverture. Sélectionner l'une des valeurs suivantes :
OPENING
↔ → = porte à 2 vantaux ou porte à 1 vantail à ouverture vers la droite
DIRECTION
←
= porte à 1 vantail à ouverture vers la gauche
PART
Réglage du pourcentage d'ouverture partielle. Choisir entre la valeur minimale et la valeur maximale:
PARTIAL
valeur minimale = 10%
OPENING
valeur maximale = 90%
VOP
Réglage de la vitesse d'ouverture. Choisir entre la valeur minimale et la valeur maximale:
OPENING
valeur minimale = 100 mm/s
SPEED
valeur maximale = 800 mm/s
Dans le cas de les portes lourdes, la vitesse de consigne est automatiquement réduite à des valeurs
acceptables (voir les données techniques).
VCL
Réglage de la vitesse de fermeture. Choisir entre la valeur minimale et la valeur maximale:
CLOSING
valeur minimale = 100 mm/s
SPEED
valeur maximale = 800 mm/s
Dans le cas des portes lourdes, la vitesse de consigne est automatiquement réduite à des valeurs
acceptables (voir les données techniques).
TAC
Réglage du temps de porte ouverte. Choisir entre la valeur minimale et la valeur maximale:
CLOSING
NO = porte toujours ouverte
TIME
valeur minimale = 1 s
valeur maximale = 30 s
PUSH
Réglage de la force. Choisir entre la valeur minimale et la valeur maximale:
MOTOR
valeur minimale = 1
POWER
valeur maximale = 10
D183 FR – 2021 07 30
16
Réglages d'usine
STD
↔ →
90
500
300
1
10
