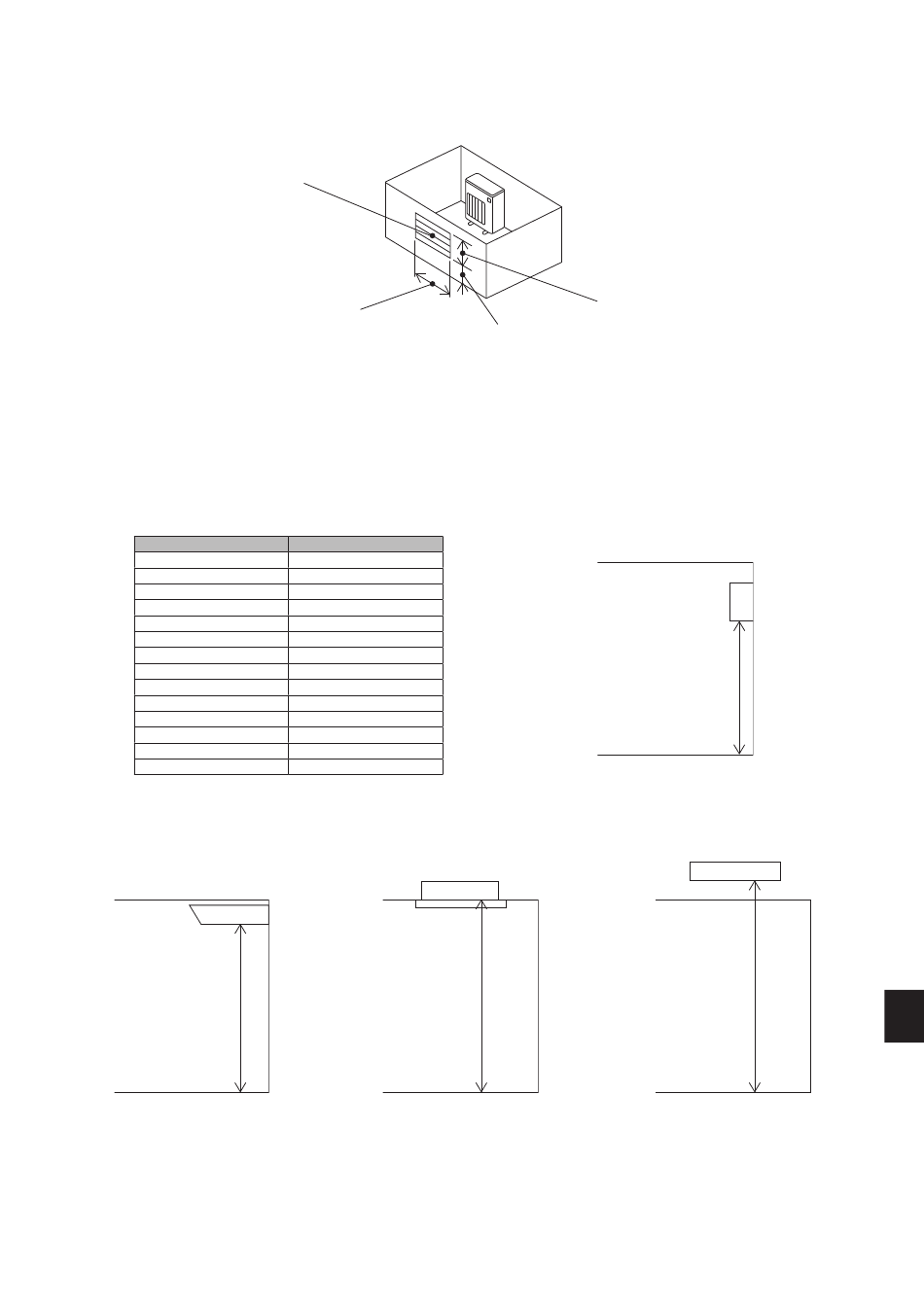

C) Havalandırma yapmak için uygun bir açık alan oluşturun.
Açık alanın genişliği 0,9 [m] veya daha fazla ve yüksekliği 0,15 [m] veya daha fazla olmalıdır.
Ancak, montaj alanının tabanından, açık alanın alt kenarına kadar olan yükseklik 0,125 [m] veya daha az olmalıdır.
Açık alanın %75'i veya daha fazlası açık olmalıdır.
%75 veya daha fazla açık
Genişlik W 0,9 [m] veya
daha fazla
1-4-2. İç üniteler için minimum montaj alanı
Ekipmanın montajını, soğutucu madde miktarı M'ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin
değerine eşit veya daha geniş bir zemin alanına sahip bir odaya yapın.
İç ünite montajı yapılırken tabandan iç ünitenin altına kadar olan yükseklik h0;
duvara montaj için: 1,8 m veya daha fazla;
tavandan asma, tavana gömme ve tavanda gizli için: 2,2 m veya daha fazla.
Her modelin kendine ait montaj yüksekliği kısıtlamaları vardır, bu nedenle her ünitenin montaj kılavuzunu okuyun.
M [kg]
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
h0 ] 2,2 [m]
Tavandan asma
Tabandan yükseklik
0,125 [m] veya daha az
Amin [m²]
3
4,5
6
7,5
9
12
15,5
20
24
29
35
41
47
54
h0 ] 2,2 [m]
Tavana gömme
Yükseklik H 0,15 [m] veya
daha fazla
h0 ] 1,8 [m]
Duvara monte
h0 ] 2,2 [m]
Tavanda gizli
