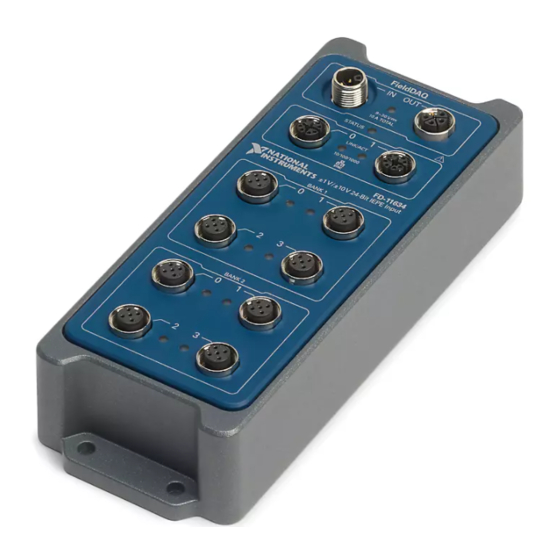

- Page 1 Sound and Vibration Input Device for FieldDAQ FD-11634 Quick Start Démarrage rapide Erste Schritte クイックスタート 시작하기 快速入门...
- Page 2 Caution Before installing your device, read all product documentation to ensure compliance with safety, EMC, and environmental regulations. Attention Avant d’installer votre périphérique, lisez toute la documentation se rapportant au produit pour vous assurer du respect des règles concernant la sécurité, la CEM et l’environnement. Achtung Lesen Sie vor der Inbetriebnahme des Geräts die Produktdokumentation, um die Einhaltung der Sicherheitsvorschriften,...
- Page 3 Contents I Contenu I Inhalt 内容 I 내용 I 内容 FD-11634 Documentation FieldDAQ 9-30 V 10 A TOTAL STATUS LINK/ACT 10/100/1000 SYNC FD-11634 ±1V/±10V 24-Bit IEPE Input BANK 1 Caps BANK 2 (11)
- Page 4 ピン配列 I 핀출력 I 引脚 Chassis Ground Aux2 Aux1 FieldDAQ 9-30 V 10 A TOTAL STATUS LINK/ACT 10/100/1000 SYNC AI– FD-11634 ±1V/±10V 24-Bit IEPE Input BANK 1 BI_DD+ BI_DB– (No Connect) (RX–) BANK 2 BI_DD– BI_DB+ (No Connect) (RX+) BI_DA–...
- Page 5 LabVIEW NI-DAQmx NI-DAQmx First install application development software (if applicable). Then install the most current supported version of NI-DAQmx. Installez d’abord le logiciel de développement d’application (le cas échéant). Ensuite, installez la version la plus récente supportée de NI-DAQmx. Installieren Sie zuerst die Entwicklungsumgebung (sofern zutreffend). Installieren Sie anschließend die neueste unterstützte Version von NI-DAQmx.
- Page 6 AI– Signal Source – AI– Signal Source AI– – AI– Common-Mode Voltage Connect signals to the FieldDAQ. For M12-BNC cables, AI+ routes to the BNC pin and AI- routes to the BNC shield. Refer to the user guide for complete signal connection information. Connectez les signaux au FieldDAQ.
- Page 7 Connect Ethernet Port 0 on the FieldDAQ to a network port or directly to the network card in your computer. Then connect the power supply to the Power IN Port. Raccordez le port Ethernet 0 du FieldDAQ à un port réseau ou directement à la carte réseau de l’ordinateur puis connectez l’alimentation au port Power IN.
- Page 8 Measurement & Automation Explorer (NI MAX) Open MAX. If the device is listed, right-click it and select Add Device. If it is not listed, right-click Network Devices and select Find Network NI-DAQmx Devices. Select a device or manually enter the hostname or IP address. Click the troubleshooting link for help. Ouvrez MAX.
- Page 9 Take your fi rst measurement in MAX. Right-click the FieldDAQ and select Test Panels. Click Start to verify measurement functionality. Effectuez votre première mesure dans MAX. Faites un clic droit sur le FieldDAQ et sélectionnez Panneaux de test. Cliquez sur Démarrer pour vérifi er la fonctionnalité de mesure. Führen Sie Ihre erste Messung im MAX durch.
- Page 10 Information is subject to change without notice. Refer to the NI Trademarks and Logo Guidelines at ni.com/trademarks for more information on National Instruments trademarks. Other product and company names mentioned herein are trademarks or trade names of their respective companies. For patents covering National Instruments products/technology, refer to the appropriate location: Help»Patents in your software, the patents.txt file on your media, or the National...
