Très important:

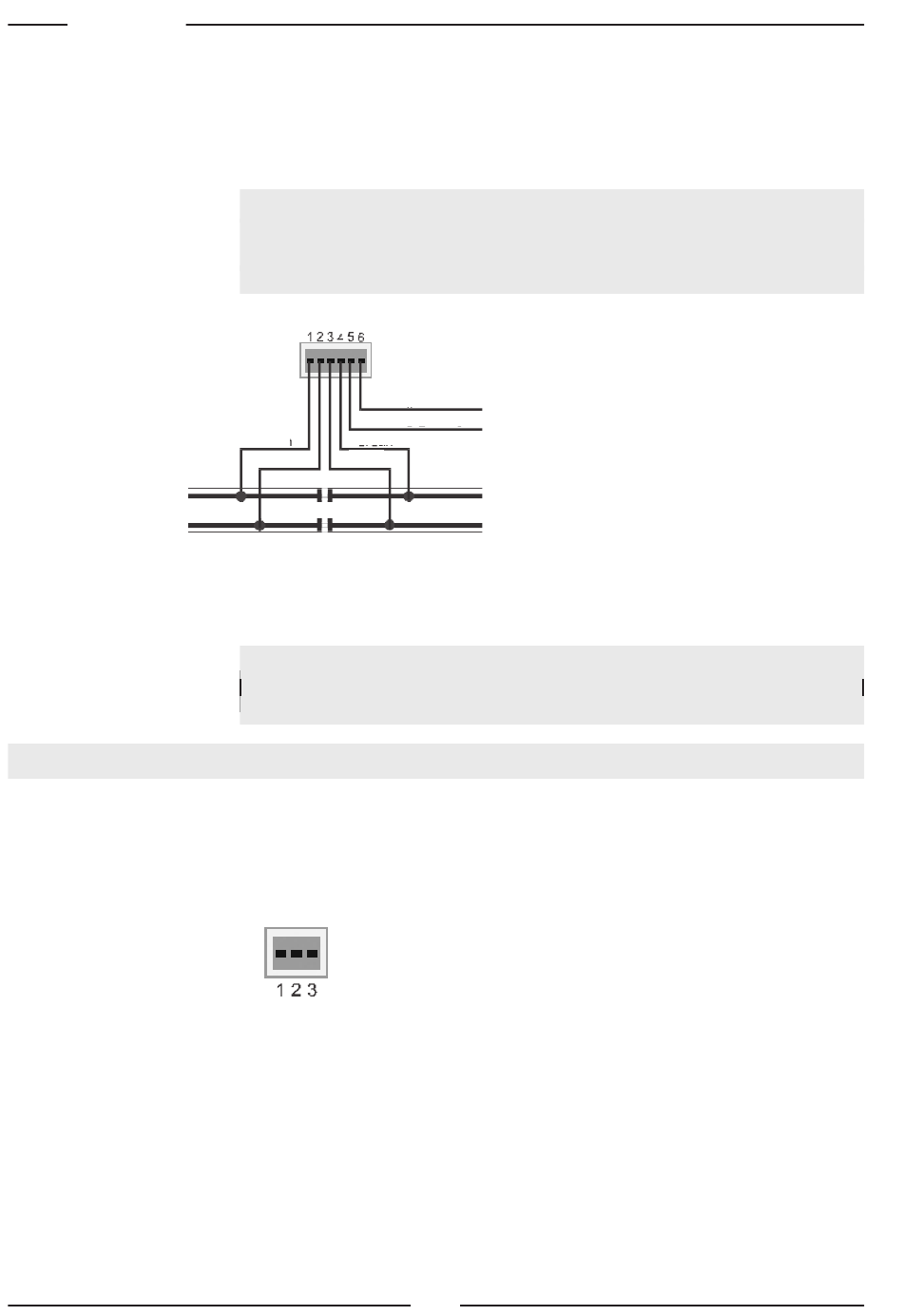

Illustration 1.34 :
connexion de la voie de
programmation
Important

1.4 Branchement d'un booster DCC

Illustration 1.41
Câblage du bornier
à 3 pôles
Voie de programmation
La voie de programmation est une section de voie destinée
spécialement à la programmation ou à la lecture de décodeurs de
locomotives.
Cette section de voie doit impérativement être entièrement isolée
électriquement des autres voies - pour Märklin isoler le conducteur
central et les 2 rails. Pendant la programmation, les coupures ne
doivent pas être pontées (bogie, voiture éclairée)
La voie est branchée aux bornes 1 (brun) et 2 (rouge).
Brun
Brun
Rouge Rouge
Voie de programmation
Si les connexions de la voie de programmation sont inversées,
cela provoque un court-circuit, l'Intellibox disjoncte et affiche le
message " court-circuit ".
Tous les boosters DCC sont connectés à la prise N° 2.
Booster Lenz
Les câbles du signal C et D ainsi que le câble de court-circuit E
sont connectés au bornier à 3 pôles conformément au schéma
1. C = signal +
2. D = signal -
3. E = câble de court-circuit
Booster courant continu Märklin et Arnold Digital
Les boosters CC Märklin Digital (6016) et Arnold Digital (86015)
sont connectés à la prise N° 2 à l'aide d'un adaptateur Uhlenbrock
Réf. 693.
Autres boosters DCC
Les autres boosters DCC ne disposent normalement que de 2
câbles de branchement qui doivent être connectés aux pôles 1 et
2 du bornier tripolaire.
Le réglage de base de l'appareil (chapitre
5.8) permet de
déterminer si cette section de voie doit
Jaune
être uniquement dédiée à la
Brun 16 V
programmation ou doit commuter
automatiquement dans la mesure où
elle sert aussi de voie de garage. Dans
ce cas, la commutation de " voie normale
" à " voie de programmation " est
Voie normale
automatique grâce à un relais d'inversion
interne.
