Pour ajuster la roue, desserrez la vis de blocage
(Fig N/1) et tournez le centre de la roue vers
la droite ou la gauche dans la position désirée
(Fig N/2), puis bloquez à nouveau la roue
(Fig N/3). Si la lame s'est déplacé trop à gauche,
ajustez le centre de la roue vers la droite (signe
-). Si le mauvais alignement est à gauche,
ajustez vers la gauche (signe +). L'étendue de
l'ajustement dépend du mauvais alignement réel.
Souvenez-vous de lubrifi er la roue d'ajustement
à intervalles réguliers.
Installation et remplacement
de la lame de scie
AVERTISSEMENT : Pour réduire le
risque de blessure, arrêtez l'appareil et
débranchez-le avant de l'installation et
du retrait des accessoires, avant le réglage
ou lors des réparations. Un démarrage
accidentel peut causer des blessures.
Débranchez la fi che de la prise. Assurez-vous que
le moteur est verrouillé en position supérieure.
Retirez le capot de carter de lame (Fig. O/1) en
ouvrant la vis (Fig. O/2). Appuyez sur le bouton
de blocage de la broche (Fig. A/13) et tournez
simultanément la lame à la main jusqu'à ce que
le bouton de blocage de la broche descende
d'un distance supplémentaire d'environ 7 mm.
Maintenant, la rotation de la lame est bloquée.
Utilisez la clé de lame pour ouvrir le boulon de
fi xation de la lame. Retirez le boulon de fi xation
(Fig. O/3), la rondelle (Fig. O/4), le disque de
bride de la lame (Fig. O/5) et la lame (Fig. O/6).
Avant d'installer une nouvelle lame, vérifi ez que
les deux disques de bride de lame sont propres.
Placez une lame neuve ou affûtée sur le disque
de bride arrière (Fig. O/7) de sorte que le côté
marqué de la lame soit tourné vers l'extérieur et
que les fl èches sur la lame soient tournées dans
la même direction que les repères de sens de
rotation sur l'intérieur du logement de la lame.
Assurez-vous que la nouvelle lame arrive bien au
fond dans le disque de bride arrière. Remettez
en place le disque de bride de lame, la rondelle
et le boulon de fi xation. Appuyez sur le bouton
de blocage de la broche et serrez le boulon de
blocage de la lame. Remettez en place le capot de
carter de lame et serrer les boulons manuels.
Instructions d'entretien et
de révision
Débranchez la fi che de la prise avant de
réparer ou de nettoyer la scie à tuyau. Toutes
les opérations d'entretien effectuées sur les
composants électriques de la scie à tuyau doivent
être réalisées par un centre de service agréé.

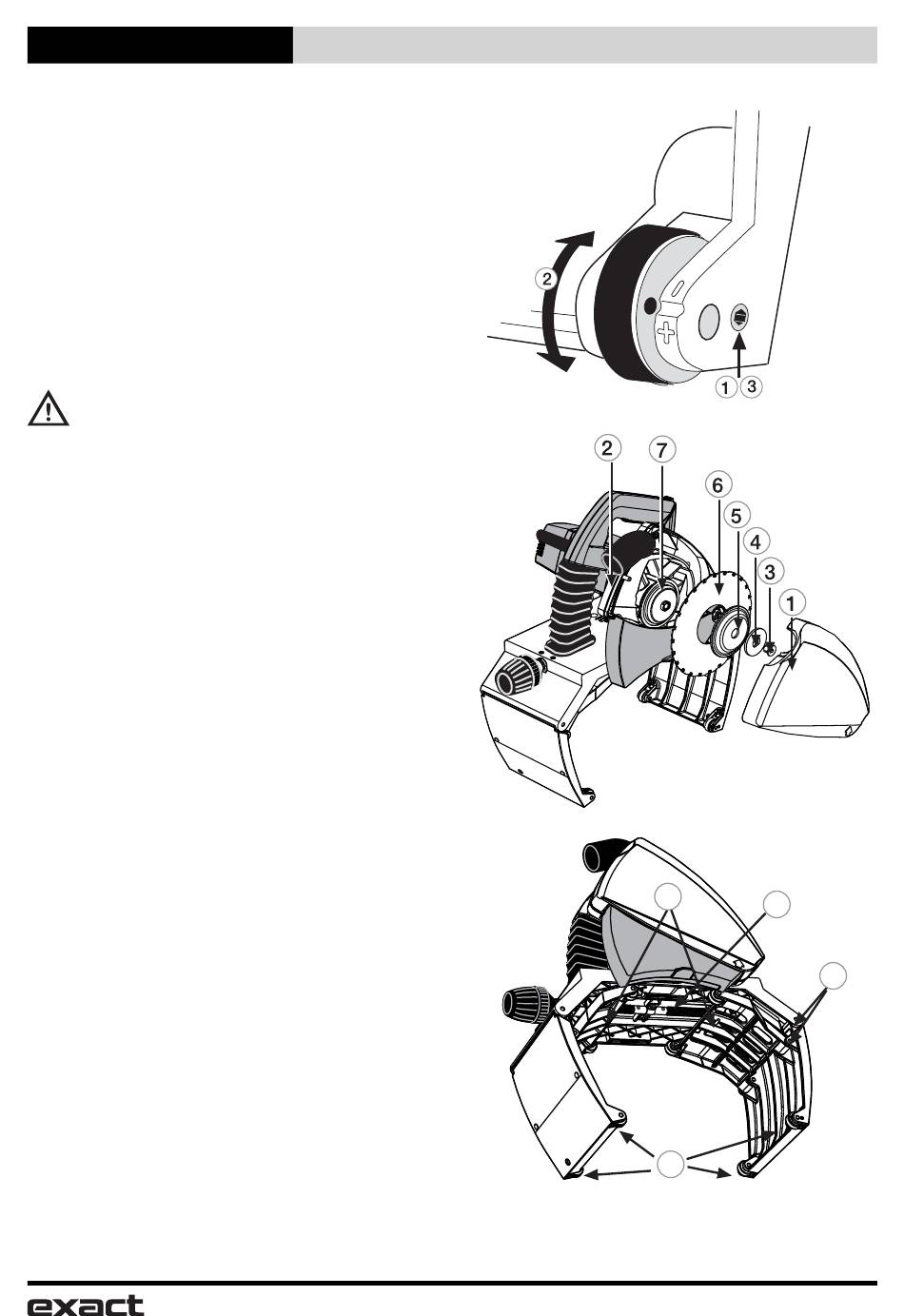

Fig N
Fig O
Fig P
