Caisson de graves

Publicité

Liens rapides

Toutes nos félicitations pour
l'achat de votre KICKER
Notez ci-dessous les renseignements relatifs à
votre achat et conservez l'original du ticket de
caisse pour valider votre garantie.
Les caissons de graves Kicker Comp VT 65 ont été spécialement conçus pour la vie en musique dans
l'environnement automobile rigoureux. Très polyvalents, les caissons de graves Comp VT distancent
facilement leurs concurrents ; ils sont présentés dans un coffret clos mais peuvent également être
montés dans des applications aériennes et des emplacements préparés en usine. Les petits diamètres
des caissons de graves Comp VT 65 en font le choix idéal pour des applications personnalisées ou
dans un espace limité. Voir la figure 1.
Les matériaux avancés et les techniques de construction de pointe utilisés pour leur fabrication
garantissent des performances optimales pendant des années.
Performances
Modèle :
Impédance nominale [Zn], ohms
Fréquence de résonance [fs], Hz
Puissance admissible, watts, crête (efficace)
Sensibilité [SPLo], dB à 1 W, 1 m
Résistance c.c. [Re], ohms
Coefficient de surtension mécanique [Qms]
Coefficient de surtension électrique [Qes]
Coefficient de surtension total [Qts]
Volume équivalent [Vas], pieds
3
(L)
Déplacement net, po
3
(cm
3
)
Diamètre du cadre extérieur, po (cm)
Diamètre de la découpe du trou, po (cm)
Profondeur de montage po (cm)
Caisson de graves Comp VT
65
Remarque : Toutes les caractéristiques techniques et données de fonctionnement sont susceptibles de modifications sans préavis. Les
valeurs sont indiquées pour les modèles 2 ohms à bobine acoustique.
Pour obtenir les documents les plus récents, visitez le site www.kicker.com.
CAISSONDEGRAVESCOMPVT
1
CAISSON DE GRAVES
COMP VT
Manuel d'utilisation
Modèles :
CVT65
_________________________
Revendeur agréé Kicker :
_________________________
Date d'achat :
Numéro de modèle du
caisson de graves :
_________________________
Numéro de série du caisson
_________________________
de graves :
CVT65
2 ou 4
53,9
300 (150)
84,6
2,05
9,426
0,718
0,667
0,328 (9,28)
21 (344)
6 7/8 (17,5)
5 9/16 (14)
2 13/16 (7,1)

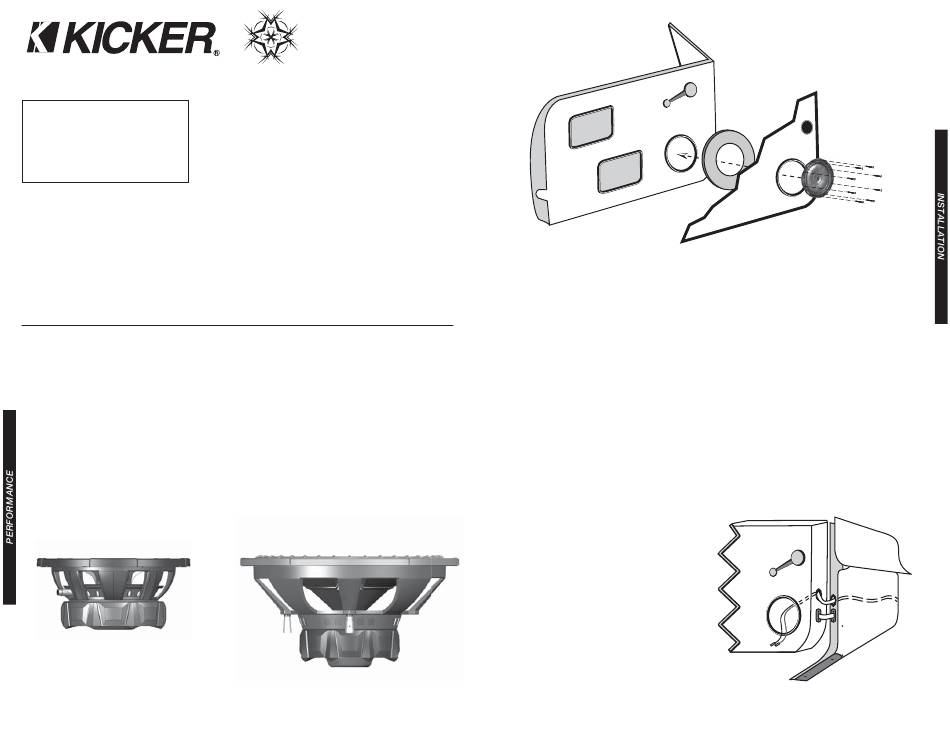

Figure 1
Caisson de graves Comp
Figure 2
Découpe pour
enceinte
Montage
Si vous replacez les enceintes d'usine à leurs emplacements d'origine, il se peut que vous
ayez à agrandir la découpe des enceintes et à prépercer de nouveaux trous pour les vis, à
l'aide d'un foret de 2,5 mm (7/64 po). Les emplacements de montage personnalisé exigent
davantage de préparation et de travail. Dans tous les cas, assurez-vous que l'enceinte ne
gêne pas l'ouverture ni la fermeture du coffre ou des portières et que les vis de montage ne
risquent pas de percer le réservoir d'essence ou le câblage, ni de gêner le fonctionnement
de pièces mécaniques à l'arrière de la surface de montage. Abaissez et remontez les vitres
des fenêtres à fond.
Si le montage des haut-parleurs nécessite la découpe de parties métalliques, évitez la
structure et les renforts métalliques.
Un panneau rond de renforcement facultatif (morceau de bois mince ou panneau de fibres
de bois de densité moyenne) peut s'avérer nécessaire si le poids du haut-parleur est
excessif pour la carrosserie et la garniture de portière. Montez le haut-parleur au véhicule,
conformément à la figure 2.
Il peut être nécessaire de passer les fils par les montants de portières. Éloignez ces fils des
arêtes vives et évitez qu'ils ne risquent d'être pincés par la portière. L'idéal est de faire
passer les fils de haut-parleur par un passe-
fils de montant de portière existant. S'il n'y a
pas de trou et de passe-fils accessibles,
percez un trou de passage des fils de haut-
parleur dans le montant de portière. Veillez à
ne pas percer d'autres fils ni les mécanismes
de portières.
Pour faire passer un fil électrique dans un
trou, insérez un passe-fils en caoutchouc ou
en plastique afin de protéger le fil,
conformément à la figure 3.
Pour optimiser les performances de votre
caisson de graves Comp VT 65, il est
conseillé d'utiliser des accessoires et des
câbles Kicker d'origine.
Remarque : L'utilisation d'un filtre subsonique permet d'augmenter fortement la puissance admissible. Les valeurs de puissance admissible indiquées
dans ces tableaux ont été calculées pour un filtre subsonique de 25 Hz à 24 dB par octave. Laissez au caisson de graves un temps d'adaptation de deux
semaines pour atteindre son niveau optimal de performances. Pour optimiser les performances de votre nouveau caisson de graves, il est conseillé
d'utiliser des accessoires et des câbles Kicker d'origine.
Carrosserie de
portière
Garniture de
Panneau rond de
portière
renforcement
(en option)
Caisson de graves
Comp VT
Découpe pour enceinte
Driver de montage avec vis
incluses
Positionnez les trous pour le câblage et utilisez un passe-fils
en caoutchouc ou en plastique afin de protéger le fil.
Tableau de
Carrosserie de la
bord avant
portière avant
Panneau du
Découpe pour
seuil de porte
enceinte
Figure 3
Vers
l'amplifica
teur ou
l'appareil
source
